1. Подключить вилку датчика наружной температуры к разъёму

Tout.

При наличии датчика наружной температуры защита от замерзания

работает следующим образом.

Если наружная температура ниже -10°C: котёл подает запрос на

тепло, насос запускается.

Если наружная температура выше -10°C: котёл не подает запрос на

тепло.

Важная информация

Порог наружной температуры для защиты от замерзания

можно изменить параметром AP080.

Подключение датчика/термостата водонагревателя

Датчик или термостат водонагревателя подключается к клеммам

разъёма Tdhw. Можно использовать только датчики NTC 10 кОм/

25°C.

Важная информация

В котлах с электронной платой SCB-10 датчик/термостат

водонагревателя должен быть подключен к электронной

плате SCB-10.

1. Подключить двухпроводной кабель к клеммам разъёма Tdhw.

5.8.4 Подключение стандартного насоса

Насос следует подключить к стандартной электронной плате

управления. Для этого выполнить следующее:

1. Подключить к насосу кабель питания X81, прилагаемый к котлу.

2. Извлечь втулку из отверстия в центре основания котла.

3. Пропустить кабель питания X81 насоса через основание котла и

уплотнить отверстие, затянув байонетный фитинг на кабеле.

4. Подключить кабель насоса X81 к кабелю X81, проходящему

вдоль кабель-канала к левой части панели управления

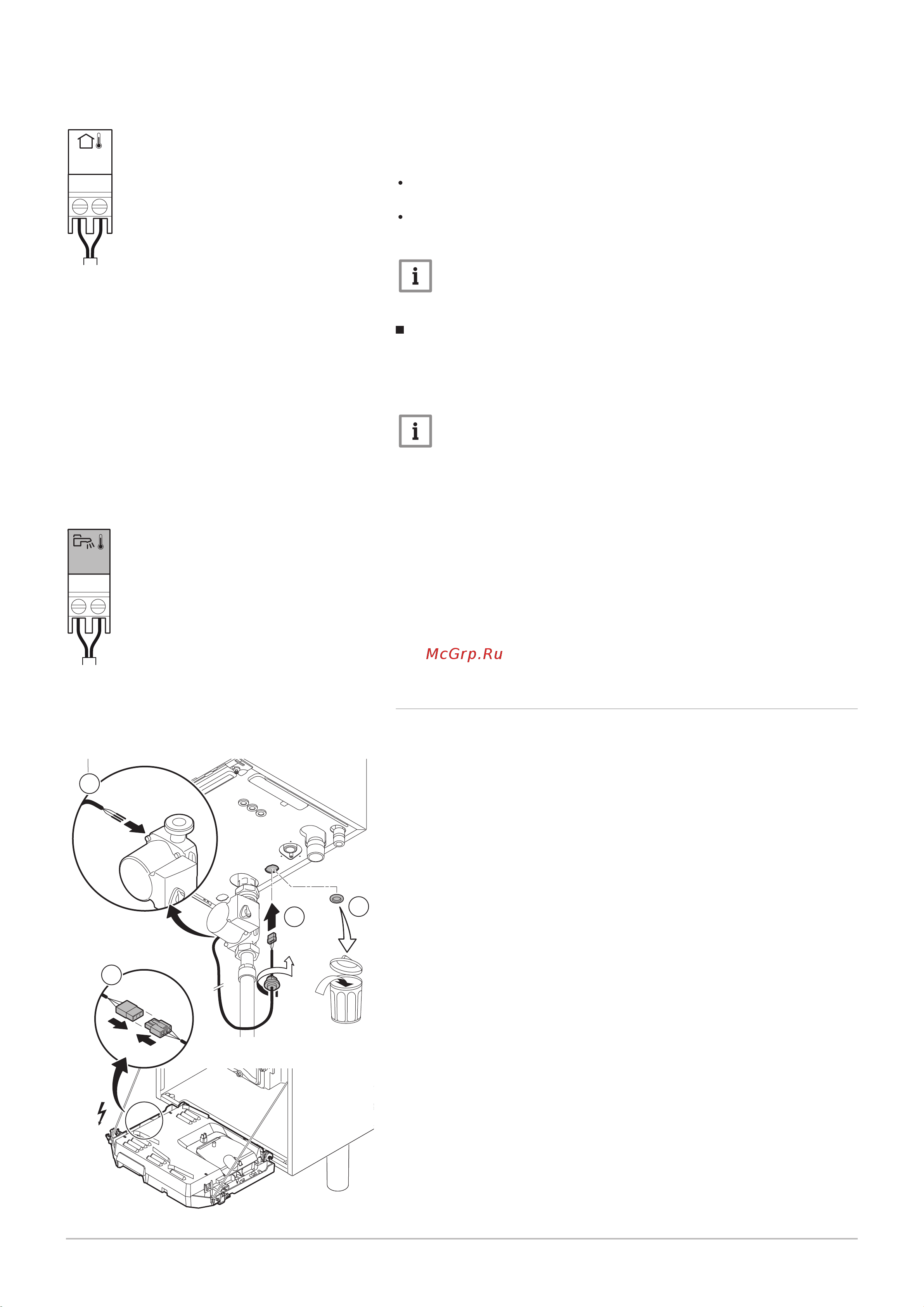

Рис.31

Подключение датчика наружной

температуры

AD-3000973-02

Tout

Рис.32 Подключение датчика/термостата

водонагревателя

AD-3000971-02

Tdhw

Рис.33 Подключение кабеля

электропитания

AD-4000093-01

X81

5 Установка

34 AMC Pro 7725160 - v.01 - 12062019
