Важная информация
В котлах с электронной платой SCB-10 датчик наружной
температуры должен быть подключен к электронной плате
SCB-10.
Использовать указанные ниже датчики или датчики с аналогичными
характеристиками. Настроить параметр AP056 на тип установленного
датчика наружной температуры.
AF60 = NTC 470 Ом/25°C
1. Подключить вилку датчика наружной температуры к разъёму
Tout.
Таб 20 Настройки отопительного графика
Базовая точка темп.
графика зоны для
комфортного режима
(°C)
параметр CP210
Наклон
температурного
графика зоны
параметр CP230
Ta (°C)
где Tout = –10°C
15 0,5 30
15 1,0 45
15 1,5 60
15
2,0
(1)
75
15 2,5 90
15 3,0
105
(2)
(1) Пример.
(2) Температура воды в подающей линии ограничивается при Ta (макс.) =
параметр CP010 (= 90°C).
1 Заданная температура подающей линии зоны без датчика
наружной температуры.
Параметр CP010
2 Базовая точка темп. графика зоны для комфортного режима
Параметр CP210
3 Наклон температурного графика зоны
Параметр CP230
Tout Наружная температура
Ta Температура подающей линии
Для изменения внутреннего отопительного графика можно
использовать перечисленные выше параметры.
Более подробно - см.
Настройка отопительного графика, Страница 49
Защита от замерзания в комбинации с датчиком наружной
температуры
Защита системы отопления от замерзания может обеспечиваться при
помощи датчика наружной температуры. Клапан радиатора,
находящийся в помещении, чувствительном к холоду, должен быть
открыт.
Важная информация
В котлах с электронной платой SCB-10 датчик наружной
температуры должен быть подключен к электронной плате
SCB-10.

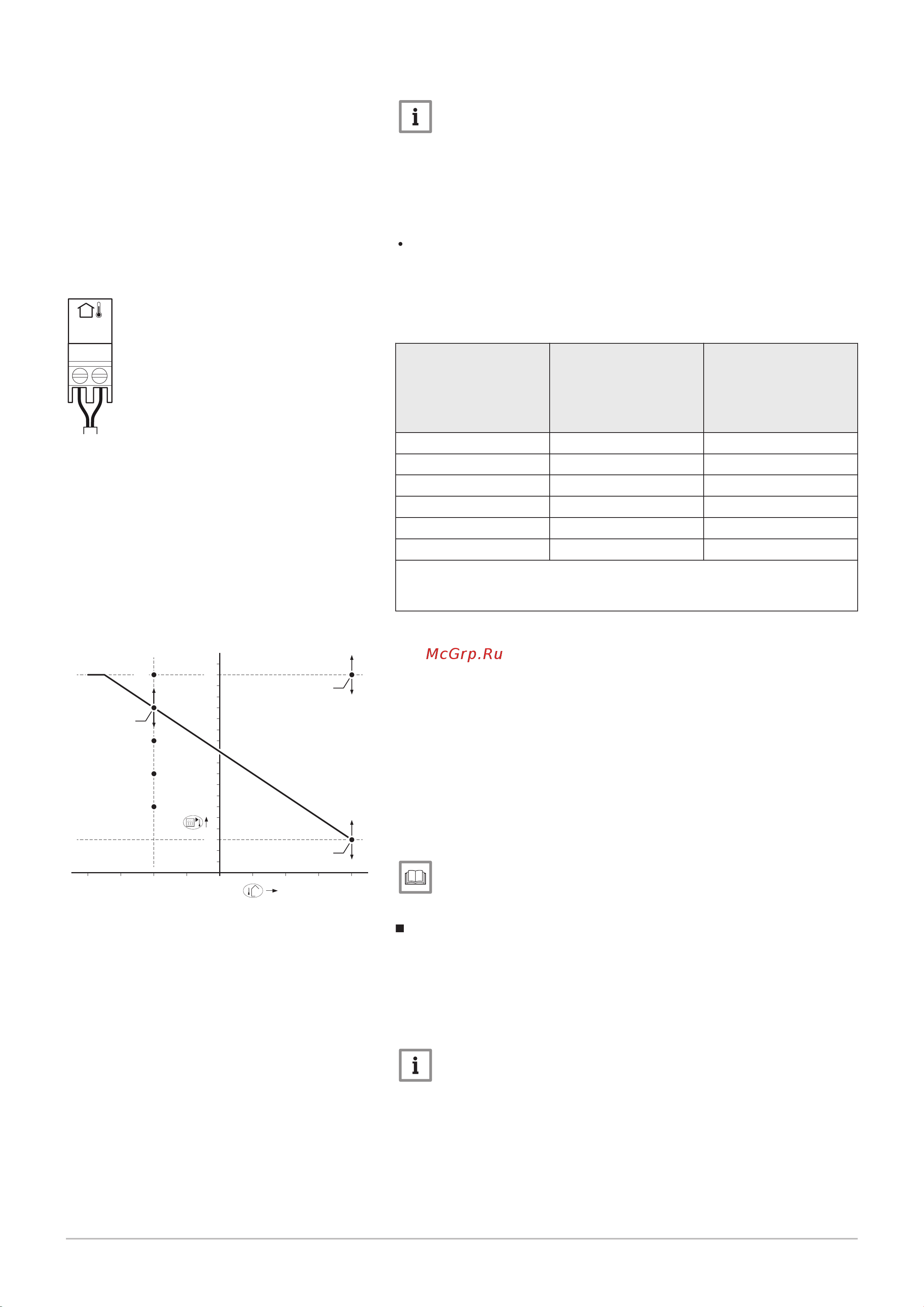

Рис.29 Подключение датчика наружной
температуры
AD-3000973-02
Tout
Рис.30 Внутренний отопительный график
AD-0000871-02
20
100-20
-10
15
30
45
60
75
90
0,5
1,0
1,5
2,0
2,5
F
3
2
1
5 Установка
7725160 - v.01 - 12062019 AMC Pro 33
