Установите терморегулятор (при отключенном сетевом
напряжении!) согласно прилагающейся к нему инструкции.

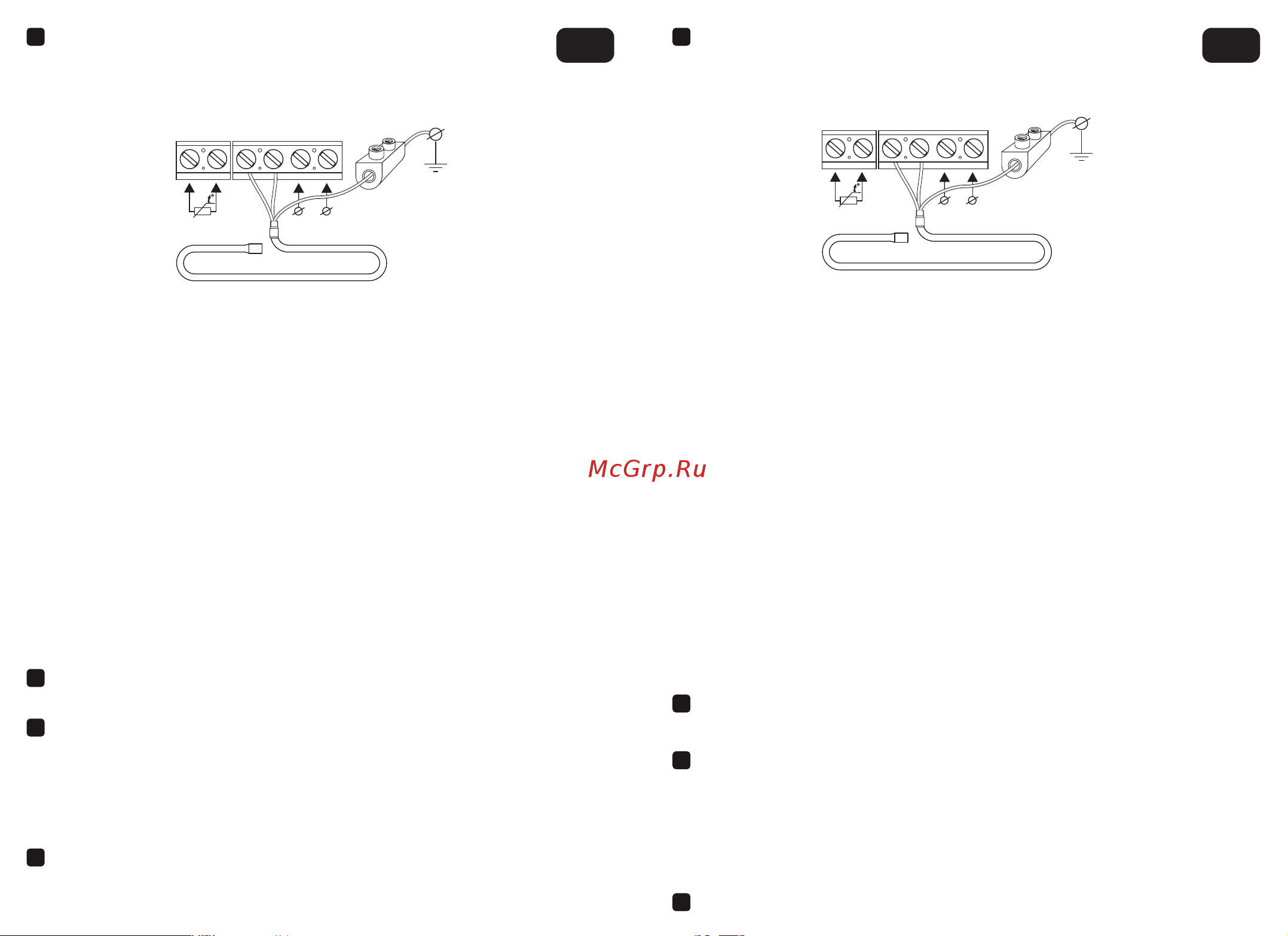

Схема подключения мата к электрической сети приведена
на рисунке 2
5.
6
Рис. 2. Схема подключения мата к электрической сети
Для терморегуляторов «Теплолюкс» датчик температуры подключается к
клеммам 1 и 2; напряжение питания (переменное 230 В) подается на клеммы 5 и 6,
причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5.
При подключении мата обратите внимание на цвета изоляции жил установочного
провода, где желто-зеленый провод – заземление или «ноль», коричневый, синий
(голубой) – «нагрузка». Выводы нагревательного мата подключаются к терморе-
гуляторам следующим образом:
Жила с изоляцией коричневого цвета подключается к клемме
Жила с изоляцией синего цвета подключается к клемме
Вывод экрана (жила в изоляции желто-зеленого цвета) необходимо подклю-
чить к заземляющему контуру здания.
–
–
–
Измерьте сопротивление мата и датчика, сверьте с данными
в инструкциях (паспортах).
Проверьте электрические соединения: подключение к терморегулятору
установочного провода мата, датчика и проводов питания.
Далее подайте напряжение на мат и включите терморегулятор,
убедитесь, что мат нагревается.
Затем выключите терморегулятор и снимите напряжение с мата.
Уложите напольное покрытие.
6.
7.
8.
двухжильный нагревательный кабель
1 2 4 5 63
датчик
температуры
нуль фаза
230 В ~
проводник
заземления
сети
внешний
клеммный
контакт
RU
Қоса берілген нұсқаулыққа сәйкес, термостатты
орнатыңыз (желі кернеуі өшірілген кезде!). Кілемшені электр
желісіне қосу схемасы 2-суретте көрсетілген
5.
2-сур. Төсенішті электр желісіне қосу схемасы
«Теплолюкс» термостаттары үшін температура датчигі 1-ші және 2-ші
клеммаларға қосылады; қорек кернеуі (айнымалы 230 В) 5-ші және 6-шы
клеммаларға, ал фаза (индикатормен анықталған) 6-ші клеммаға, ал нөл 5-ші
клеммаға беріледі.
Төсенішті қосқан кезде, орнату сымының өзектерінің оқшаулау түстеріне
назар аударыңыз, мұнда сары-жасыл сым жерге тұйықталған немесе «нөл»,
қоңыр, көк (көк) – «жүктеме».
Жылыту төсенішінің клеммалары термореттегіштерге келесі түрде қосылады:
Қоңыр түсті оқшауланған өзек 3-ші клеммаға қосылады.
Сары түсті оқшауланған өзек 4-ші клеммаға қосылады.
Экран шығысы (сары-жасыл түсті оқшауланған тарам) ғимараттың жерге
тұйықталған контурына қосылуы тиіс.
–
–
–
Төсеніш пен датчик кедергісін өлшеп, нұсқаулықтағы
(паспорттардағы) деректермен тексеріңіз.
Электр қосылыстарын тексеріңіз: термореттегішке төсеніш сымын,
датчикті және қорекссымдарын қосу. Одан әрі кернеуді төсенішке
беріп, термореттегішті қосыңыз, төсеніштің жылып келе жатқанына
көз жеткізіңіз. Содан кейін термореттегішті өшіріп, төсеніштен кернеуді
ажыратыңыз.
Еден жабынын төсеңіз.
6.
7.
8.
Қос тарамдық жылыту кабелі
1 2 4 5 63
Температура
датчигі
Нөл Фаза
230 В ~
Желіні жерге
қосу өткізгіші
Сыртқы
клеммалық
түйіспе
67
KZ
