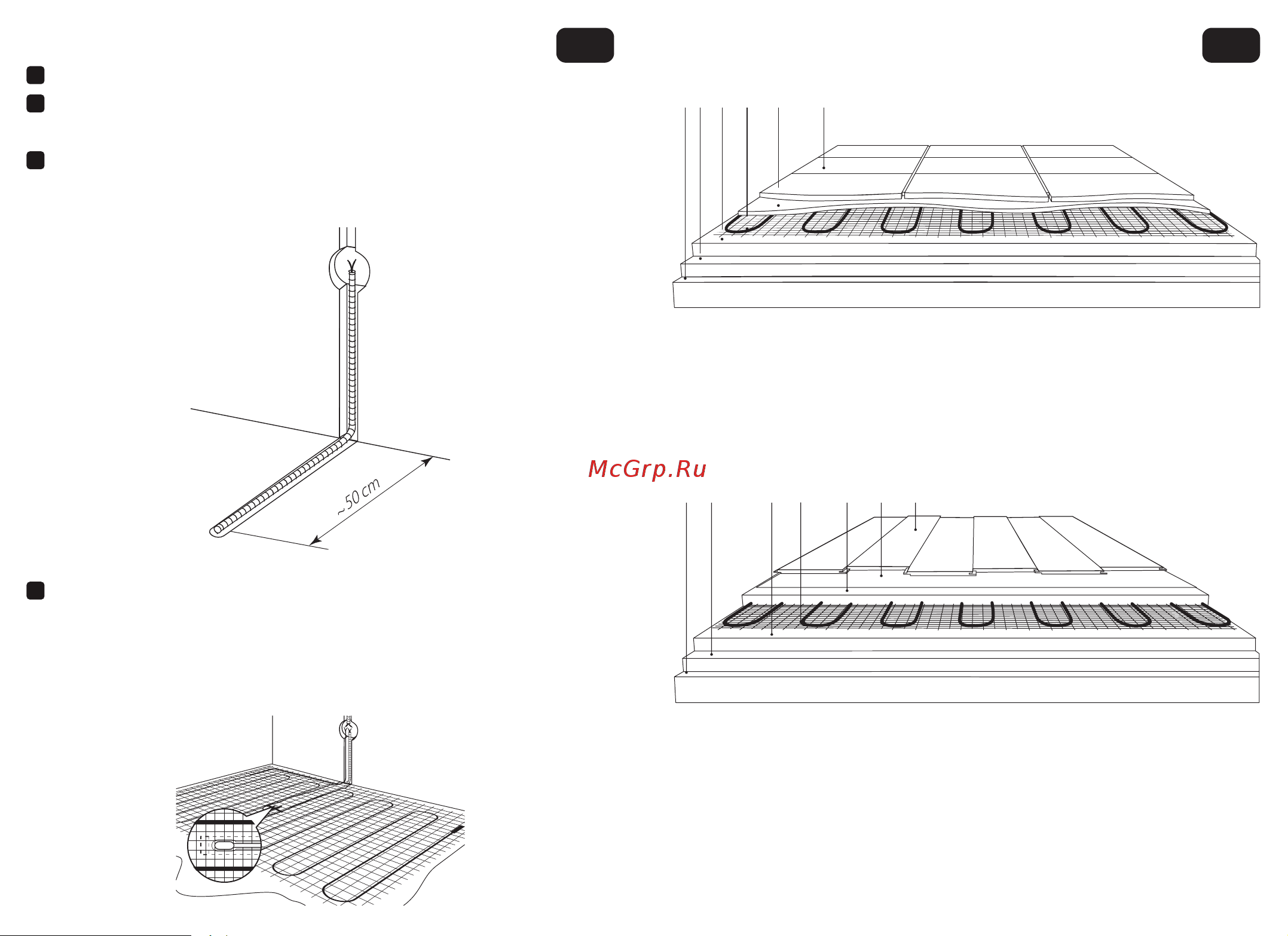

Возможные варианты укладки мата при использовании

разных видов напольного покрытия приведены на рисунках ниже.

6 5 4 3 2 17

5 4 3 2 16

1 - Напольное покрытие (керамическая плитка, натуральный камень и т.п.)

2 - Плиточный клей (5-8 мм)

3 - Мат нагревательный

4 - Цементно-песчаная стяжка

5 - Теплоизоляция

6 - Основание

1 - Декоративное напольное покрытие (ламинат, линолеум, ковролин и т.п.)

2 - Подложка под декоративное напольное покрытие

3 - Цементно-песчаная стяжка (не менее 3 см)

4 - Мат нагревательный

5 - Цементно-песчаная стяжка (не менее 3 см)

6 - Теплоизоляция

7- Основание

Төсеніш келесі бірізділікте монтаждалады:

Қабырғадан термореттегішті орнатуға арналған орын дайындаңыз.

Қабырғаға электр сымдары, төсеніш сымдары және монтаждау түтігі

үшін ойықтар салыңыз.

Датчик монтаждау түтігінің ұшына жақын орналасатындай етіп

датчикті орнатыңыз, бітеуішпен нығыздап жабыңыз.

Жылыту төсенішін төсеңіз. Датчик жылыту кабелінің бұрылыстары

арасында бірдей қашықтықта орналасуы керек екенін ескеріңіз.

Жылыту төсенішінің орнату сымын қабырғаға дайындалған ойықтар

арқылы термостаттың орналасқан жеріне апарыңыз
