- регулировку системы и запорной арматуры;

- инструктаж потребителя по правилам эксплуатации с отметкой в разделе

“Отметка о проведенных работах”.

6.1.5 К стене прибор крепится через отверстия в кронштейне верхнем с

использованием двух шурупов 8х50, дюбелей 10х60 и плоских шайб.

Габаритные и присоединительные размеры см. рисунок 3

6.1.6 Перед монтажом прибора проверьте правильность и качество монтажа

системы отопления.

Трубы системы отопления в соответствии с рисунком 4 должны быть

расположены так, чтобы способствовать естественной циркуляции теплоносителя. При

этом максимальный уровень теплоносителя не должен превышать 30 метров от

уровня прибора (рабочее давление в котле не выше 0,3 МПа).

В системе отопления необходимо использовать циркуляционный насос,

установленный в соответствии с рисунком 4. При этом мощность насоса,

подключенного к зажиму винтовому прибора (см. п. 4.3.), не должна

превышать 0,5 кВт.

Система отопления должна обязательно иметь расширительную емкость,

сообщающуюся с атмосферой. При использовании расширительной емкости

мембранного типа (экспанзомата) на выходе из прибора перед шаровым

вентилем должна устанавливаться группа безопасности, включающая в себя

предохранительный клапан, рассчитанный на давление не более 0,4 МПа,

манометр и автоматический воздухоотводчик.

Установку экспанзомата производить в соответствии с инструкцией по

эксплуатации экспанзомата!

- 7 -

198

250

G1¹/

158

130

75,5

Ø15

112

600

477

684

185

ЭВАН-NEXT-3-14 ЭВАН-NEXT-18-28

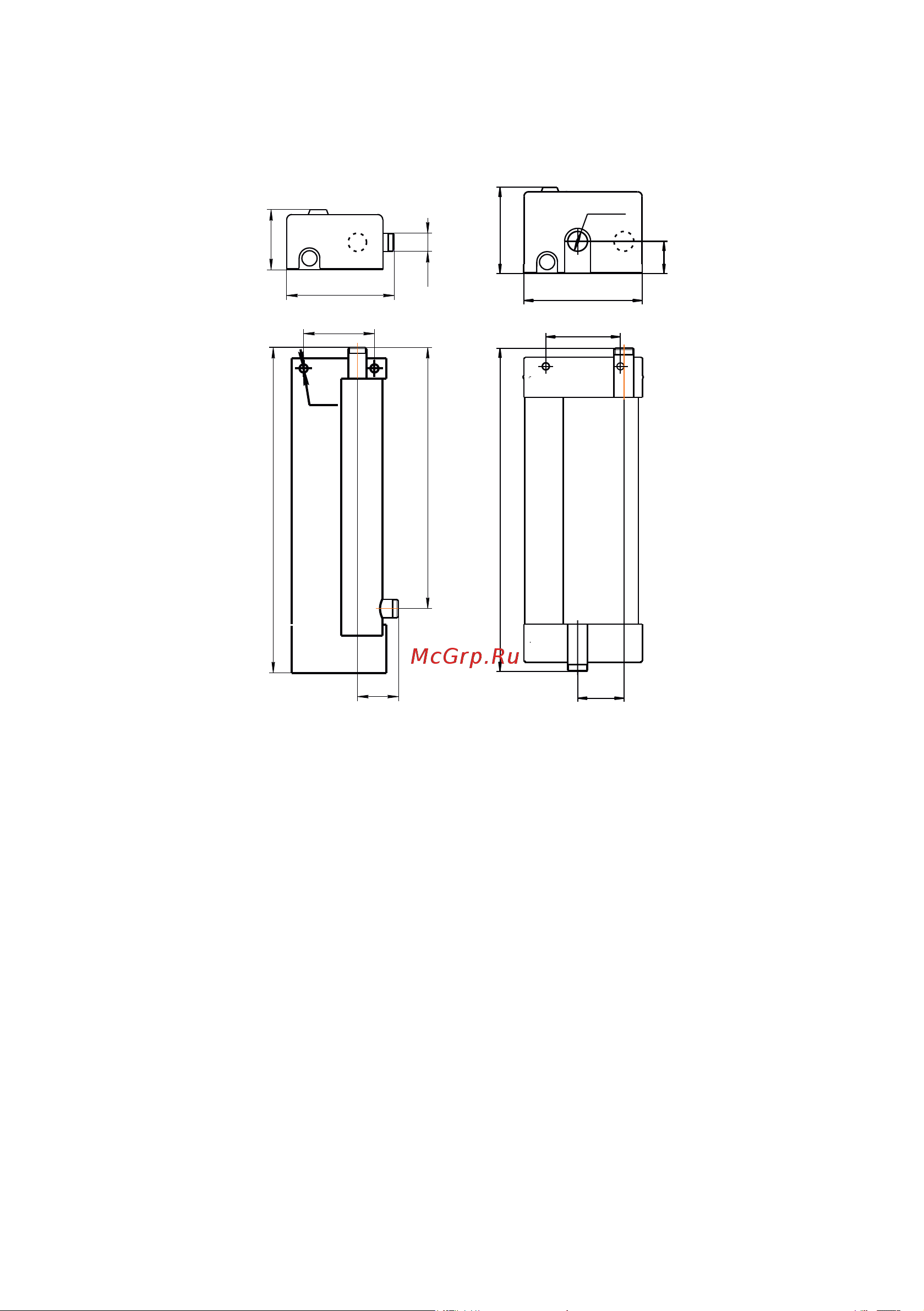

Рисунок 3

Габаритные и присоединительные размеры.
