Так как при срабатывании предохранительного клапана возможен выброс
теплоносителя или пара через его дренажное отверстие, необходимо к этому отверстию
выполнить слив в канализационную систему, защищающий от этих факторов.
6.1.7 На входе и выходе из прибора в соответствии с рисунком 4
устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и
техническом обслуживании прибора.
Установка запорной арматуры на трубопроводе, соединяющем
расширительную емкость с системой отопления запрещается!
6.1.8 Давление опрессовки системы отопления с котлом после монтажа -
не более 0,4 МПа.
6.1.9 Прибор должен быть смонтирован в вертикальном положении (выходной
патрубок - вверху) на стенах и сооружениях, в хорошо освещенных помещениях.
6.1.10 Подключение прибора к электрической сети производится в
соответствие с рисунками 5-10 и только через автоматический выключатель
(см. п. 5.3).
При использовании трехфазного питания 380 В у приборов ЭВАН NEXT-3...-9
из винтового зажима должна быть удалена перемычка.
Для подключения применять провод с
сечением медной токопроводящей жилы,
указанной в таблице 5.
6.2 Заполнение отопительной системы
6.2.1 В к а ч е с т в е т е п л о н о с и т е л я
разрешается использовать воду, соответствующую
требованиям .СанПиН 2.1.4.1074-01
В закрытых системах отопления допускается
и с п о л ь з о в а т ь и е ин е з а м е р з а ю щ ж и д к о с т ,
сертифицированн в качестве теплоносителя для ые
электрокотлов. При этом условия использования
должны соответствовать требованиям, указанным в
руководстве по эксплуатации теплоносителя.
6.2.2 При заполнении системы отопления
необходимо обеспечить отсутствие в ней
незаполненных пустот.
- 8 -

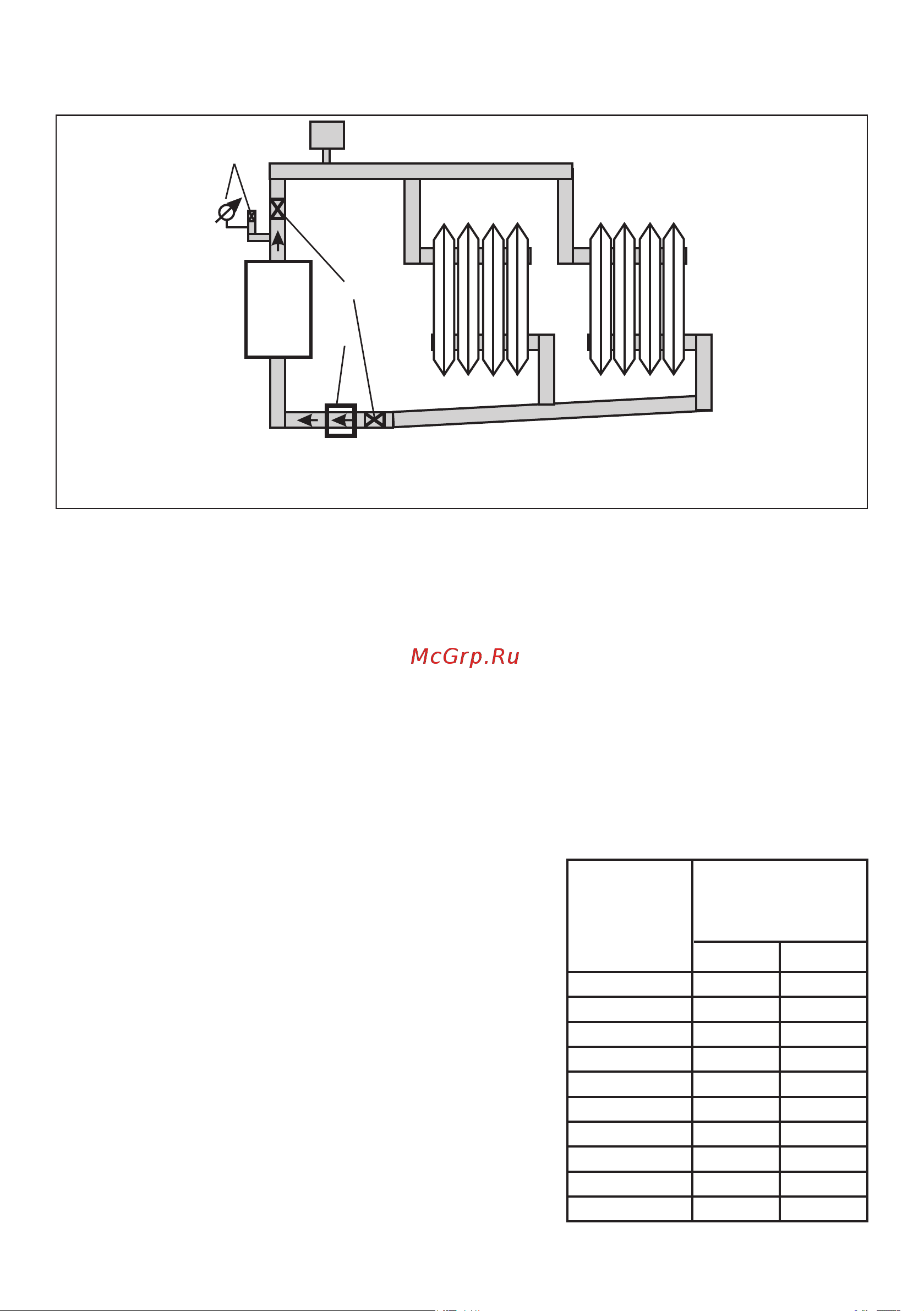

Рисунок 4 - Примерная схема системы отопления
П - прибор; ГБ - группа безопасности; НЦ - насос циркуляционный
РЕ - расширительная емкость; ШВ - шаровый вентиль G 1
ГБ
П
ШВ
НЦ
РЕ
Название
прибора
Сечение жилы,
кв.мм,
при напряжении
сети
Таблица 5
1,5
380В220В
6,0
ЭВАН NEXT-3
2,5
4,0 1,5
1,0
ЭВАН NEXT-5
ЭВАН NEXT-7
4,0
ЭВАН NEXT-9
10,0
4,0
2,5
ЭВАН NEXT-12
ЭВАН NEXT-14
6,0
ЭВАН NEXT-18
ЭВАН NEXT-21
ЭВАН NEXT-24
ЭВАН NEXT-18
ЭВАН NEXT-28
6,0
10,0
10,0
