Rival 111.2028.1 Руководство по эксплуатации онлайн
Болт М8х30
Шайба 8
Шайба 10
Закладная гайка с прово-
локой
Закладная гайка
Экран
4 шт.
4 шт.
2 шт.
2 шт.
2 шт.
1 шт.
.

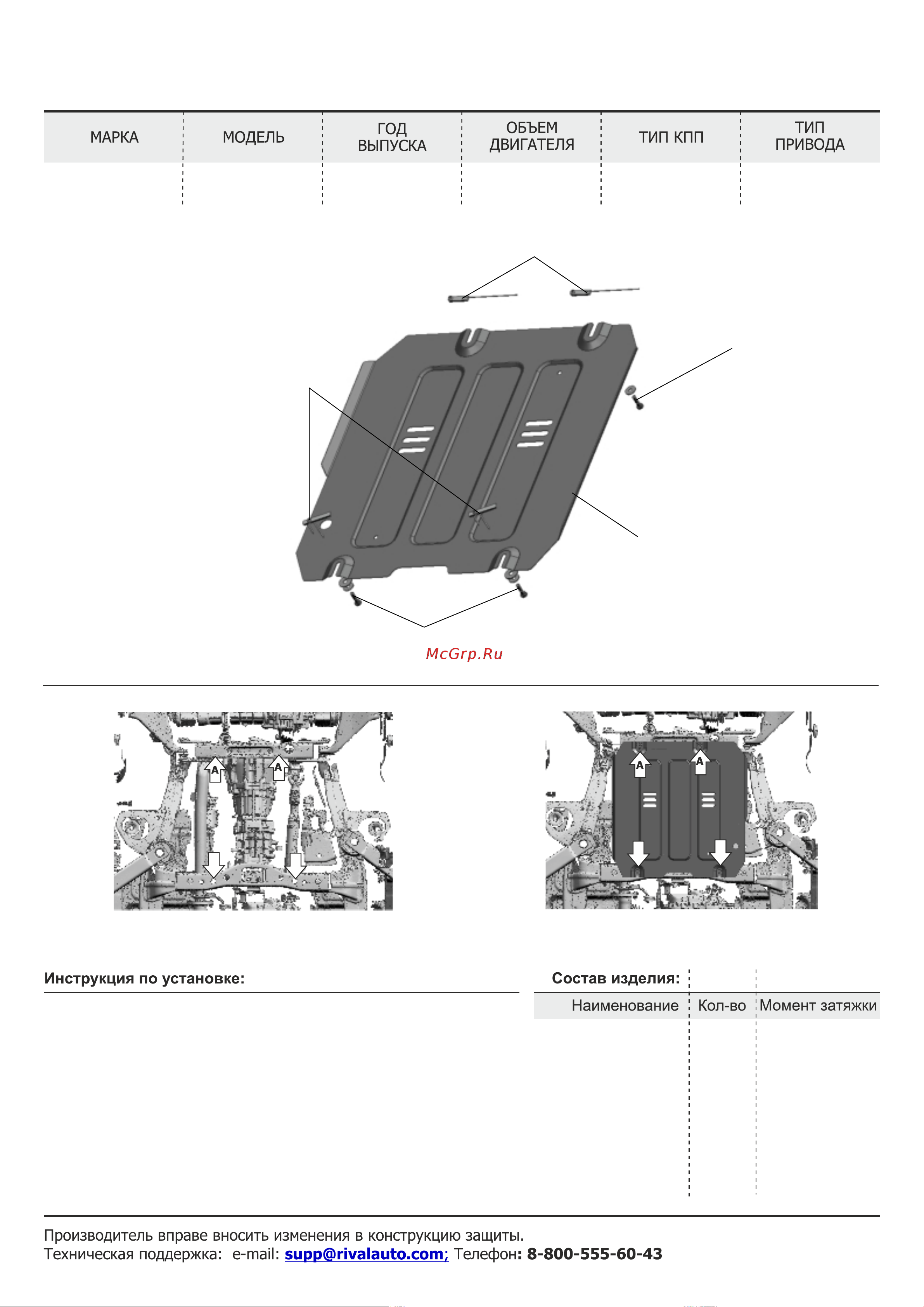

111.2028.1/333.2028.1
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КПП
МКПП
24 Нм
1. Установить гайку закладную с проволокой в отверстия в позициях (А). (Рис.1).
2. Установить гайку закладную с усиками в отверстия в позициях (Б). (Рис.1).
3. Вкрутить на 2-3 оборота болт М8х30 с шайбой 10 и 8 в позициях (Б).
4. Установить защиту: заднюю часть завести открытыми пазами на вкрученные болты
М8х30 с шайбами 10 и 8 в позициях (Б), переднюю часть закрепить в точках (А)
болтами М8х30 с шайбами 8. (Рис.2).
5. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
Great Wall
2023-
Полный
Экран
Рис .1 Рис .2
King Kong Poer
Закладная гайка
Болт М8х30
Шайба 10
Шайба 8
В
В
Г
Г
Г
Г
Г
Г
Болт М8х30
Шайба 8
Б
Б
Закладная гайка
Б
Б
2.0d
