2
RUS
Для перенавески двери следует устанавливать специальные
накладки 15 и 16 согласно рисунку 2.
1.5 Холодильник должен эксплуатироваться в диапазоне
температур окружающей среды, который соответствует клима-
тическим классам, указанным на его табличке. Соответствие
диапазонов температур климатическим классам приведено в
таблице 1.
2 ПОДГОТОВКА МЕБЕЛИ К ВСТРАИВАНИЮ
ХОЛОДИЛЬНИКА
2.1 Рекомендуемый вариант мебели для встраивания холо-
дильника указан на рисунке 3 (размеры даны в миллиметрах).
2.2 В мебели, предназначенной для встраивания холодильни-
ка, должны быть предусмотрены проемы для воздушных каналов,
которые необходимо регулярно очищать от пыли.
В проем на нижней лицевой панели мебельного шкафа ре-
комендуется установить декоративную решетку.
ВНИМАНИЕ! Минимальная площадь (S
min
) воздушных
каналов и отверстий декоративной решетки должна быть
не менее 200 см
2
, а глубина проема А – не менее 50 мм в со-
ответствии с рисунком 3.
ЗАПРЕЩАЕТСЯ закрывать, заставлять чем-либо воздушные
каналы или отверстия декоративной решетки.
2.3 Перед встраиванием холодильника следует произвести
тщательное выравнивание поверхностей мебельного шкафа с
помощью уровня. Положение дверей отрегулировать дверными
петлями. Все углы между поверхностями мебельного шкафа
должны составлять 90
0
.
2.4 Мебель, в которую встраивается холодильник, должна
находиться на расстоянии не менее 50 см от нагревательных
приборов (газовых и электрических плит, печей и радиаторов
отопления) и быть недоступной для прямых солнечных лучей.
3 УСТАНОВКА И ВСТРАИВАНИЕ
ХОЛОДИЛЬНИКА В МЕБЕЛЬ
3.1 ПОДГОТОВКА ХОЛОДИЛЬНИКА К УСТАНОВКЕ
3.1.1 Освободить холодильник и комплектующие от упа-
ковочных материалов (полиэтиленовых пакетов, липких лент,
вспененных транспортировочных прокладок).
ВНИМАНИЕ! Козырек из комплекта монтажных частей
необходимо достать из пенополистирольного дна упаковки
холодильника.
3.1.2 Для крепления холодильника к мебели используются
соединительные детали из комплекта монтажных частей в соот-
ветствии с рисунком 2.
3.1.3 Перед установкой в мебель следует определить сторону

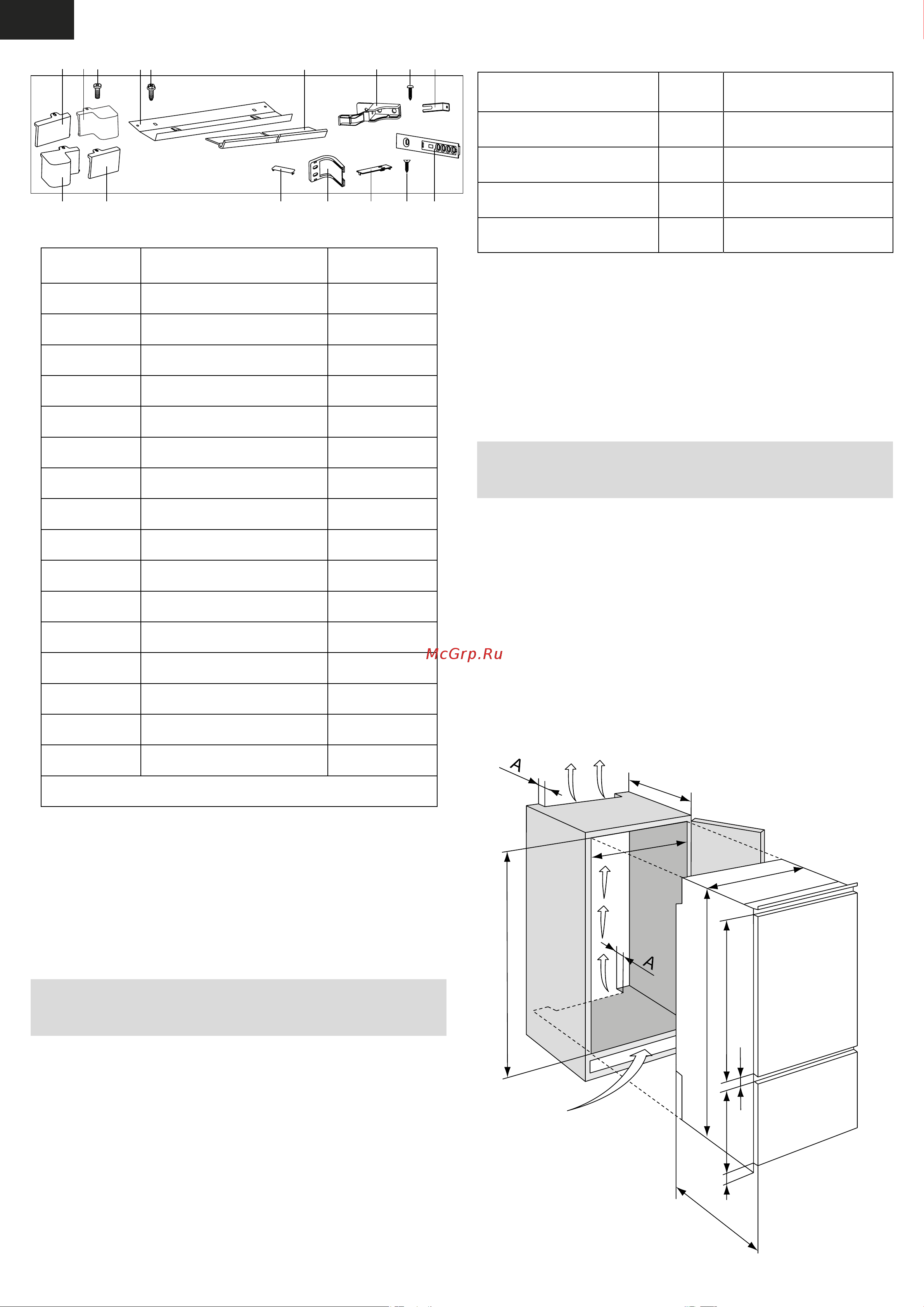

Рисунок 3 – Схема установки холодильника в мебель
Рисунок 2 – Комплект монтажных частей
1
2
3
4 5
6
7
8 9
10
1516
14 13 1112
Поз. на рис. 2 Наименование
Количество,
шт.
1 Накладка 1
2 Накладка 1
3 Винт 4х10 2
4 Козырек 1
5 Винт М6х18 2
6 Профиль декоративный 1
7 Кронштейн 1
8 Винт самонарезающий 12
9 Кронштейн 1
10 Направляющая 3
11 Винт 6
12 Заглушка 3
13 Уголок 3
14 Заглушка 3
15 Накладка* 1
16 Накладка* 1
* Устанавливаются при перенавеске двери
Таблица 1 – Климатические классы
Класс Символ
Диапазон температур
окружающей среды,
0
С
Умеренный расширенный SN От 10 до 32
Умеренный N От 16 до 32
Субтропический ST От 16 до 38
Тропический T От 16 до 43
570 min
560
+10
1791
+5
S min
S min
540
1785
1010
31
658
557
27
