3
RUS

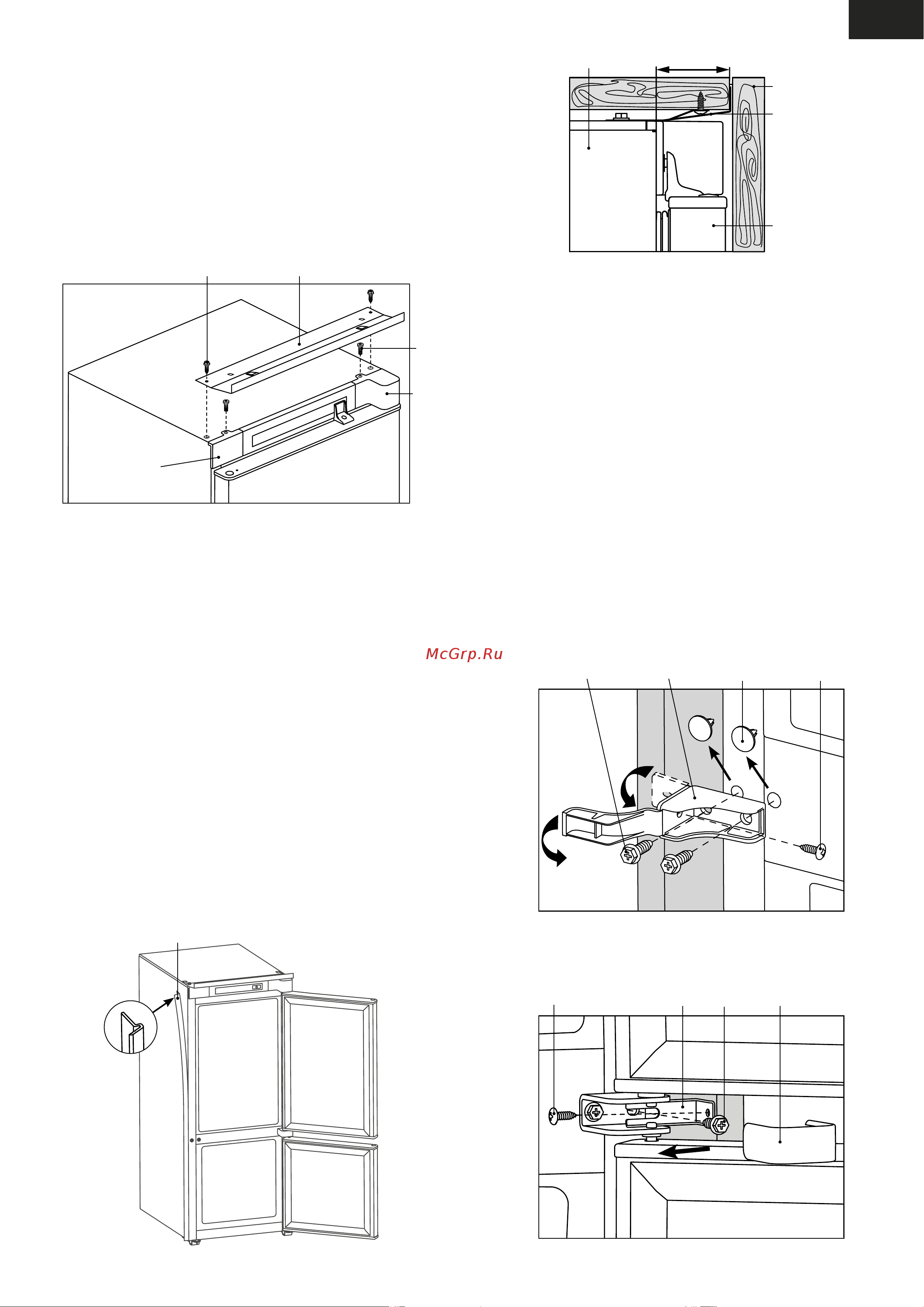

Рисунок 5 – Установка профиля декоративного
открывания дверей холодильника. Двери можно перенавесить на
правостороннее открывание. Чтобы исключить поломку пласт-
массовых деталей, перенавеску дверей должен выполнять только
механик сервисной службы. Перенавеска дверей производится
платно по прейскуранту сервисной службы.
3.1.4 Перед установкой холодильника в мебель необходимо:
– установить накладки 1 и 2 (либо 15 и 16 смотри рис. 2) в
соответствии с рисунком 4 и зафиксировать каждую винтом 3;
– выкрутить два винта 5 из крыши холодильника, установить
козырек 4 и зафиксировать его винтами 5.
3.1.5 Профиль декоративный 6 в соответствии с рисунком 5
приклеить, сняв защитную прокладку липкого слоя, на боковую
поверхность холодильника со стороны открывания двери. При
необходимости профиль следует укоротить по высоте мебели.
3.2 УСТАНОВКА ХОЛОДИЛЬНИКА В МЕБЕЛЬ
3.2.1 Установить холодильник в мебель через проем.
ВНИМАНИЕ! При задвигании холодильника в мебель не
защемите шнур питания.
Проверить правильность установки козырька: козырек дол-
жен плотно прилегать к мебельному шкафу.
ВНИМАНИЕ! Расстояние от шкафа холодильника до вы-
ступа козырька в соответствии с рисунком 6 должно быть
выдержано по всей высоте холодильника. Для обеспечения
плотного закрывания двери холодильника данное расстоя-
ние должно быть 53 мм.
Рисунок 6
козырек
дверь
холодильника
шкаф холодильника
дверь мебельного
шкафа
53 мм
Придвинуть холодильник к боковой стенке мебельного
шкафа, чтобы профиль декоративный плотно прилегал к ней.
3.3 СОЕДИНЕНИЕ ХОЛОДИЛЬНИКА С МЕБЕЛЬНЫМ
ШКАФОМ
3.3.1 Для соединения холодильника с боковыми стенками
мебельного шкафа следует:
– вынуть две декоративные заглушки 17 в соответствии с
рисунком 7;
– установить кронштейн 7 и закрепить его двумя винтами 5;
– прикрутить кронштейн 7 винтом 8 к стенке мебельного
шкафа (со стороны открывания двери) и прикрыть кронштейн
крышкой;
– снять декоративную накладку 19 в соответствии с рисунком 8;
– открутить винт 18 и установить под него кронштейн 9, затем
завернуть винт 18 до упора;
– прикрутить кронштейн 9 винтом 8 к стене мебельного
шкафа. Горизонтальное положение кронштейна 9 регулируется
ослаблением винта 18;
– установить декоративную накладку 19.
6
Рисунок 8
8
9 18 19
Рисунок 7
875 17
Рисунок 4
1
2
3
5
4
