4
RUS
бом при помощи одного уголка и направляющей. Направляющую
необходимо крепить, выдерживая размер B от верха двери МО и
размер С от края двери мебельного шкафа.
3.4.3 После соединения дверей необходимо отрегулировать
дверь мебельного шкафа, чтобы она в закрытом положении не
касалась стенки мебели со стороны открывания и была на рас-
стоянии не менее 1 мм от нее. Зазор обеспечить смещением
уголка 13 в направлении к двери мебельного шкафа.
4 УПРАВЛЕНИЕ РАБОТОЙ ХОЛОДИЛЬНИКА
4.1 ПАНЕЛЬ УПРАВЛЕНИЯ
4.1.1 На панели управления в соответствии с рисунками 1, 13
расположены кнопки и световые индикаторы. ЗАПРЕЩАЕТСЯ
при нажатии кнопок использовать посторонние предметы и при-
лагать чрезмерные усилия во избежание деформации поверх-
ности кнопок и их поломки.
4.2 ВКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА
4.2.1 Для включения холодильника следует подключить его
к электрической сети, вставив вилку шнура питания в розетку.
На панели управления загорится индикатор температуры в
ХО, установленной до отключения холодильника (при первом
включении «4»). При необходимости следует установить темпе-
ратуру в соответствии с 4.3.1. Выбор и установку температуры в
холодильнике необходимо осуществлять, учитывая температуру
и влажность воздуха окружающей среды в помещении.
ВНИМАНИЕ! Прекращение подачи напряжения в
электрической сети не влияет на последующую работу
холодильника: после возобновления электропитания
холодильник продолжает работать с установленной ранее
температурой. Функцию «Суперзамораживание» при необ-
ходимости следует выбрать заново.
3.3.2 Для соединения холодильника с дном мебельного
шкафа следует прикрутить кронштейны 20 и 21 винтами 8 в со-
ответствии с рисунком 9.
3.3.3 Для соединения холодильника с крышей мебельного
шкафа следует в отверстия в козырьке 4 завернуть винты 8 в
соответствии с рисунком 10.
3.4 СОЕДИНЕНИЕ ДВЕРЕЙ ХОЛОДИЛЬНИКА С ДВЕРЯ-
МИ МЕБЕЛЬНОГО ШКАФА
3.4.1 Для крепления двери ХО к двери мебельного шкафа
следует:
– открыть верхнюю дверь мебельного шкафа и в соответствии
с рисунком 11 прикрепить к ней две направляющие 10 винтами 11,
выдерживая размеры B и C. Размер B должен быть равным 50 мм,
размер С – толщине стенки мебельного шкафа плюс 20 мм;
– надеть уголок 13 на верхнюю направляющую 10 в соот-
ветствии с рисунком 12 и совместить его с дверью ХО (двери
ХО и мебельного шкафа должны быть открыты под углом 90
0
);
– прикрутить уголок 13 винтами 8 к двери холодильника;
– смещая направляющую 10 по вертикали, а уголок 13 по
горизонтали (предварительно ослабив винты крепления 11
и 8), следует обеспечить отсутствие заклинивания дверей при
совместном открывании;
– аналогичным образом установить уголок 13 в нижней части
двери ХО;
– завернуть винты крепления направляющей и уголка до
упора;
– установить заглушки 12 и 14 в соответствии с рисун-
ками 11 и 12.
3.4.2 Крепление двери МО (только в верхней части) к двери
мебельного шкафа необходимо производить аналогичным спосо-

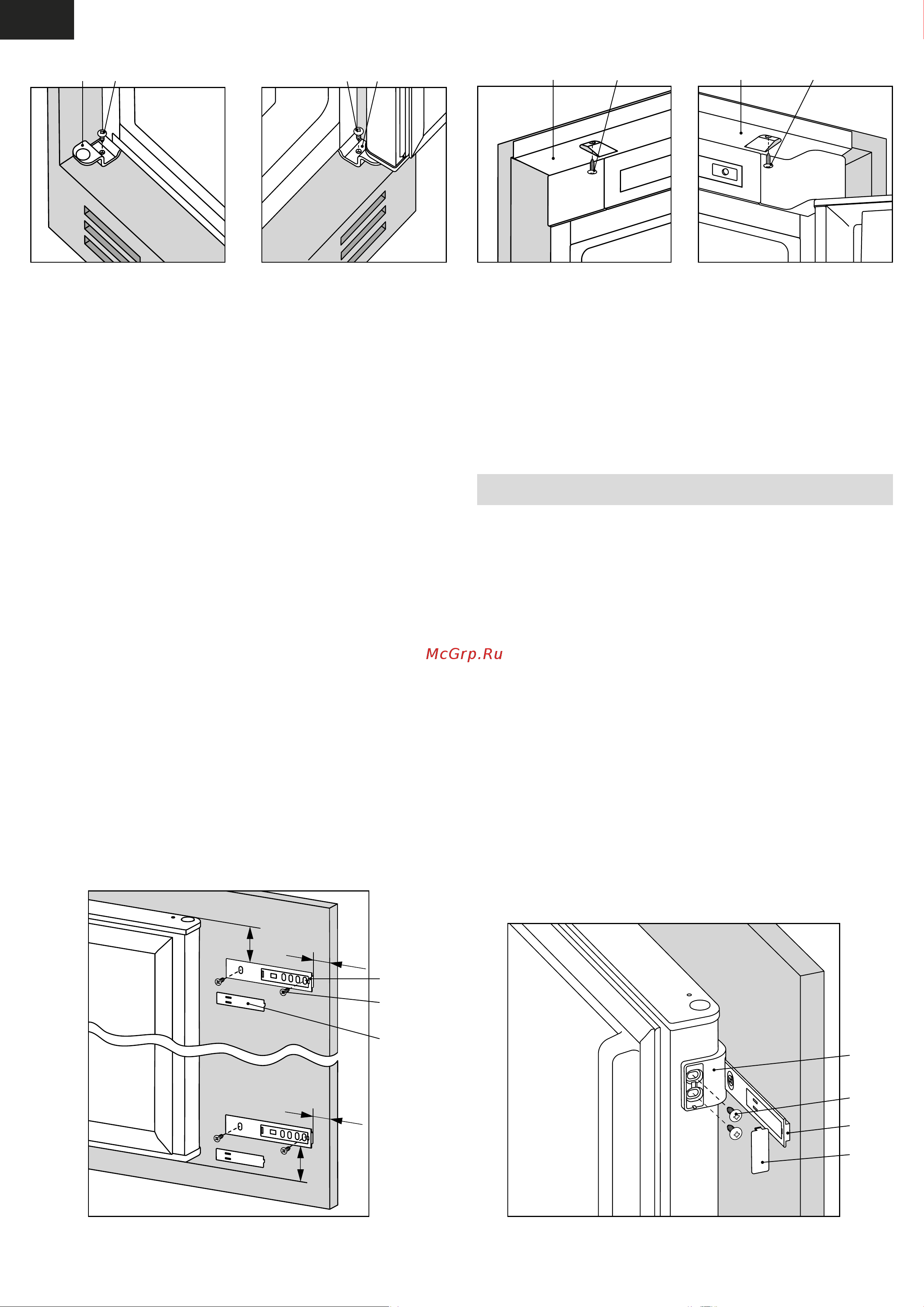

Рисунок 11 Рисунок 12
13
8
10
14
В
В
С
С
10
11
12
8 844
Рисунок 10
Рисунок 9
8 820 21
