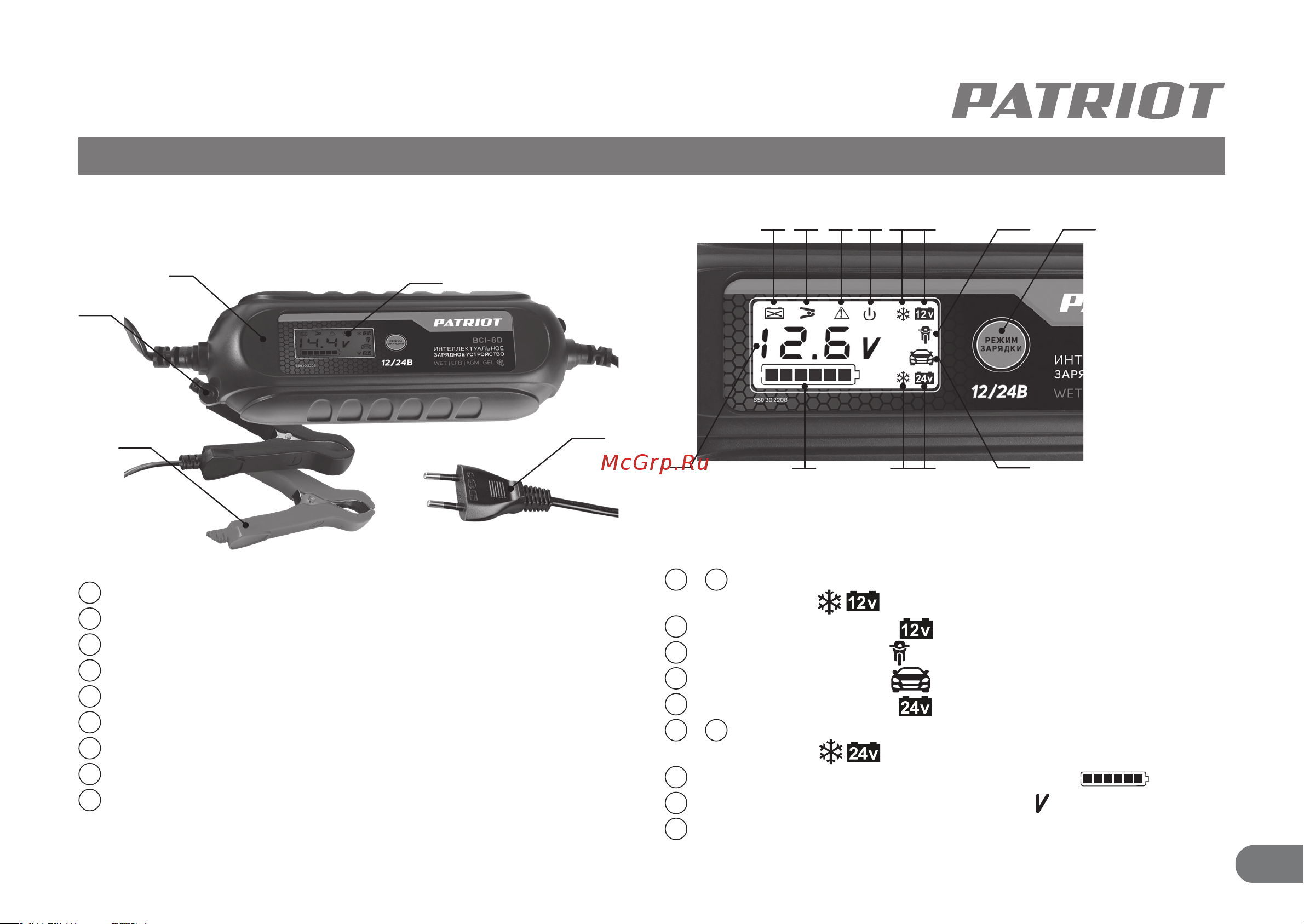

УПРАВЛЕНИЕ И ИНДИКАЦИЯ

12 18

16 1415

7 8 9 10 11

Зарядное устройство

Шнур питания с сетевым разъемом

Зарядный кабель с красным (+) и черным (-) зажимами

Монтажные отверстия

ЖК-дисплей

Символ неисправности батареи

Символ ошибки, связанной с подключением зажимов

Символ ошибки

Символ ожидания

Индикация режимов зарядки

12 В зимний

режим, также для многих аккумуляторов

12 В AGM

12 В режим зарядки

2 A режим зарядки

8 A режим зарядки

24 В режим зарядки

24 В зимний

режим, также для многих аккумуляторов

24 В AGM

Индикация состояния заряда аккумулятора

Индикатор напряжения аккумулятора

Кнопка выбора режима

* Зимний режим определяется приблизительно при -10˚С

BCI-8D – ОПИСАНИЕ УПРАВЛЕНИЯ И ИНДИКАЦИИ
