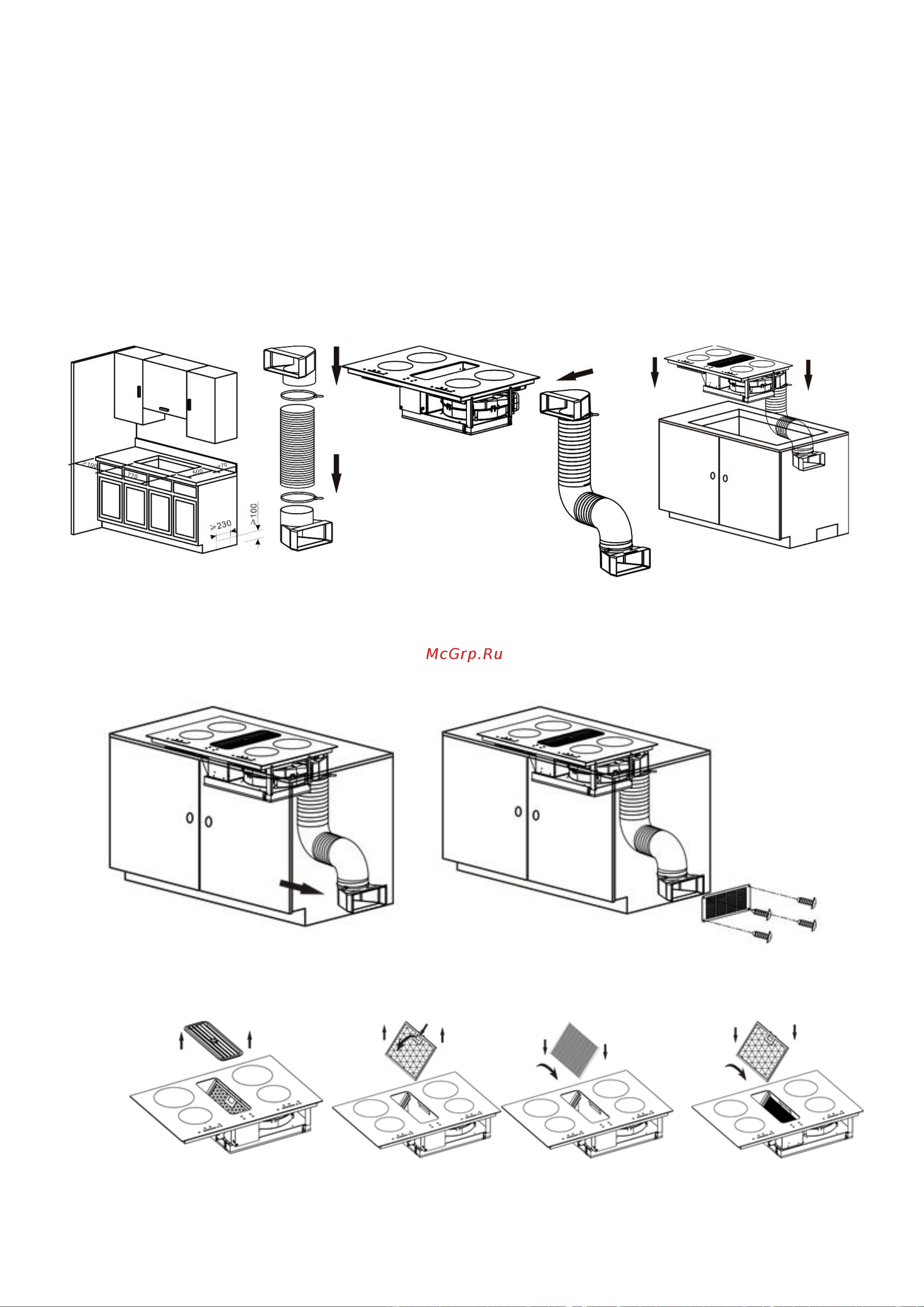

Установка прибора

1. Сделайте отверстие в столешнице размером 770*500 мм, минимальное

расстояние между отверстием и корпусом 70 мм, технические характеристики

приведены ранее на рисунке выше.

2. В корпусе шкафа должно быть проделано отверстие размером примерно

230х100 мм в направлении выхода воздуха, см. рис. 1.

3. Подсоедините колено, закрепите его кабельной стяжкой, примечание:

расширительная труба опциональна и в комплект поставки не входит.

Смотрите рис. 2.

4. Установите вытяжной канал на выпускное отверстие двигателя, см. рис. 3.

5. Поместите прибор в сборе в шкаф, см. рис. 4.

6. Вставьте вентиляционный канал в отверстие корпуса шкафа и закрепите клеем

для стекла, см. рис. 5.

7. Установите решетку на шкаф с помощью 4 винтов, см. рис. 6.

8. Установка угольного фильтра

Снимите решетку и алюминиевую сетку и установите фильтр

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6
