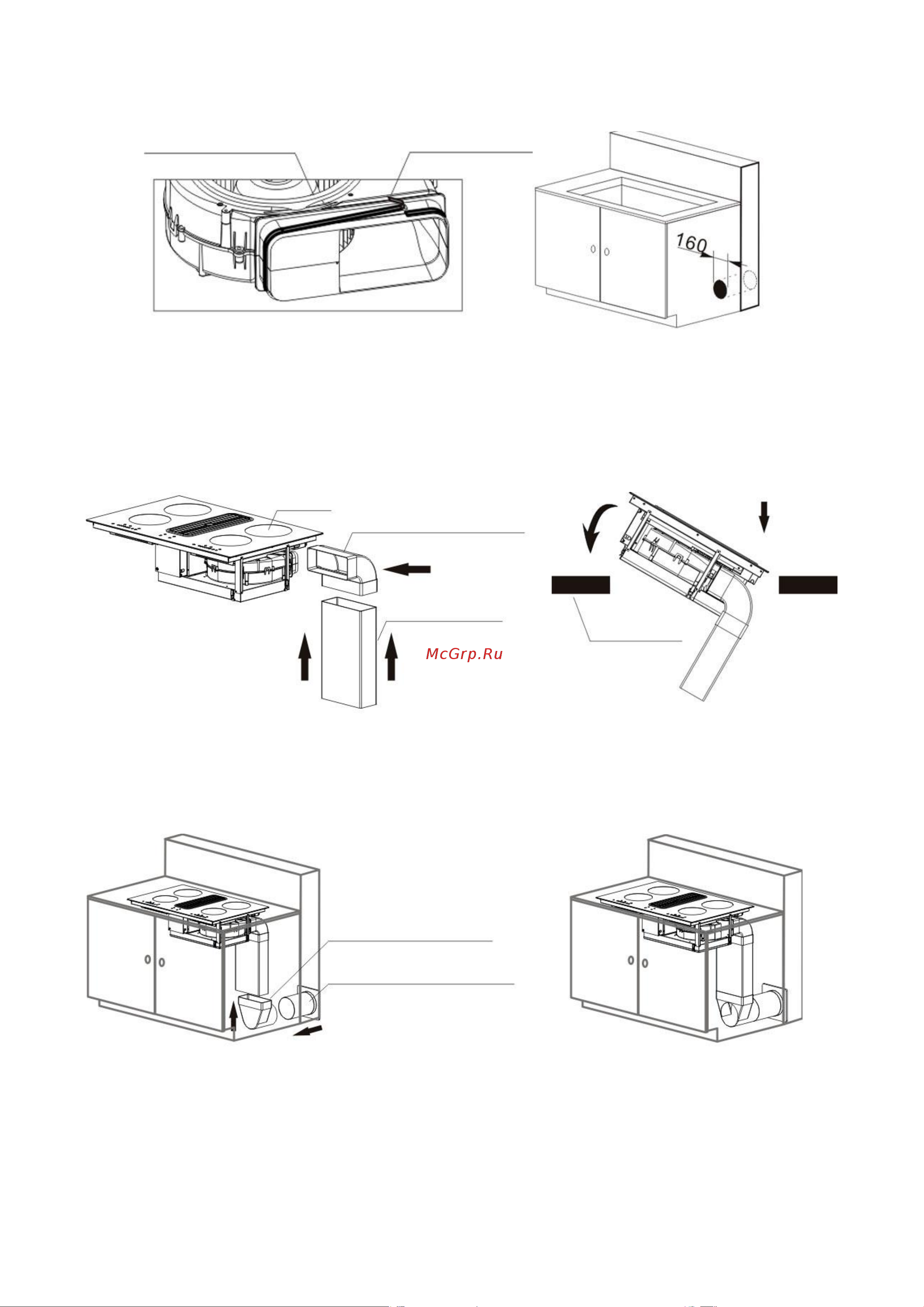

5. В стене в направлении выхода воздуха должно быть проделано отверстие

размером около 160 мм. Смотрите рис. 4.

6. Наденьте соединительное колено под прямым углом на выпуск воздуха, а

затем вставьте прямоугольную трубу в колено. Смотрите рис. 5.

7. Наклоните варочную панель под определенным углом чтобы разместить ее в

приготовленном отверстии. Смотрите рис. 6.

Наденьте переходник «прямоугольник-круг». Смотрите рис. 7.

9. Установка завершена. Смотрите рис. 8.

Примечание: изображения представлены только для наглядности, внешний вид

устройства может отличаться от Вашей модели.

Корпус двигателя

Уплотнительная лента

Рис. 4

Рис.3

Конфорка

Соединительное

колено

Прямоугольная

труба

Столешница

Рис.5

Рис.6

Переходник

«прямоугольник-

круг»

Выходной канал

Рис. 7

Рис. 8
