RG-1520G-Wax, RG-1520G-Wax-Z. Руководство по эксплуатации
9
2.4 Конструктивное исполнение
Устройства RG-1520G-Wax,RG-1520G-Wax-Zвыполнены в пластиковом корпусе размером 230 × 35 ×
138мм.
2.4.1 Передняя панель устройства. Описание световой индикации

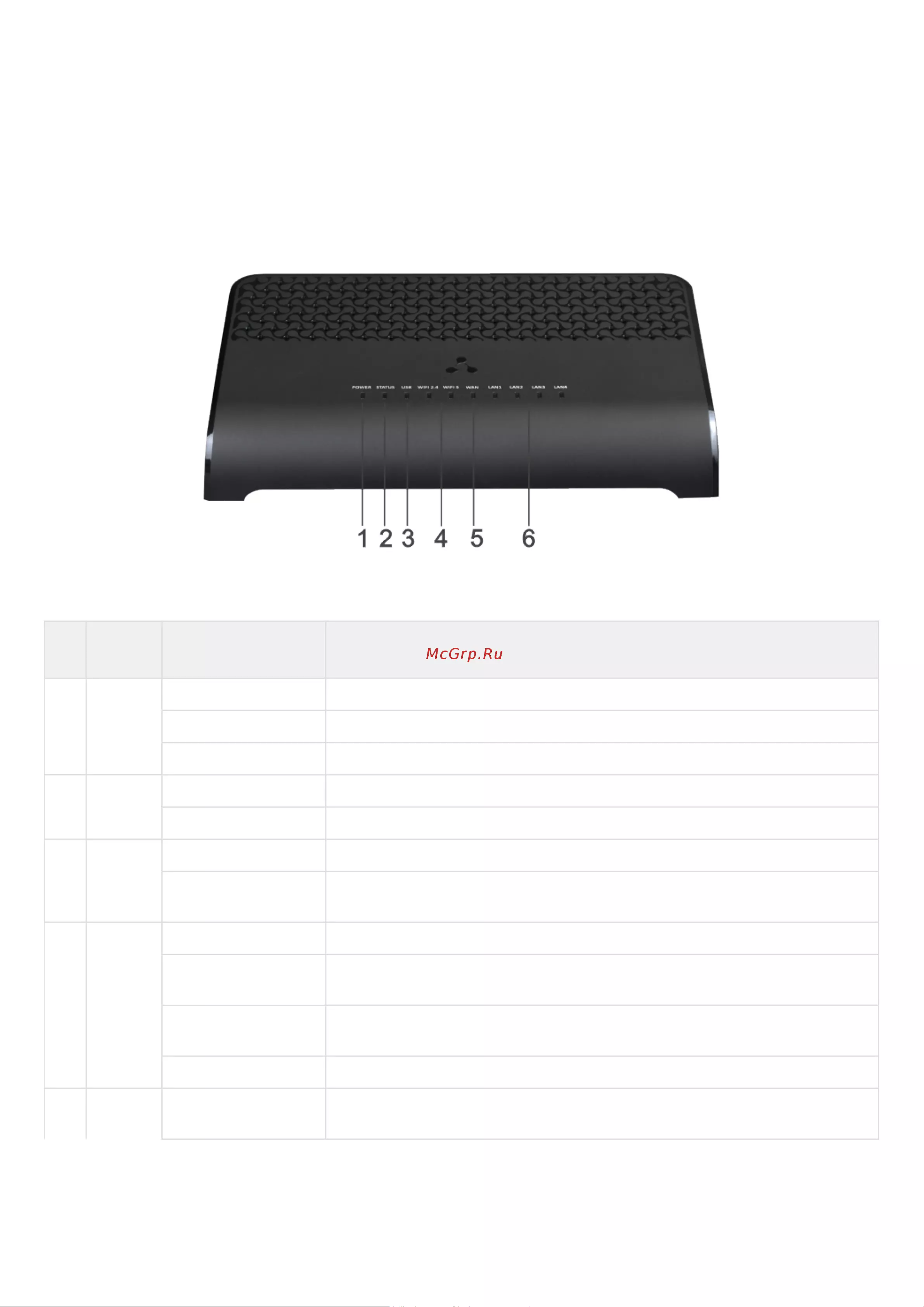

Внешний вид передней панели устройств:
Описание индикаторов верхней панели устройства:
Индик
атор
Состояние
индикатора
Состояние устройства
1 Power красный, горит питание включено, устройство загружается
зеленый, горит питание включено, нормальная работа устройства
не горит питание отключено
2 Status зеленый, мигает нет соединения с Интернетом
зеленый, горит активное соединение с Интернетом
3 USB зеленый, горит Подключено USB flash или USB-модем и включен интерфейс 4G LTE WAN
не горит USB-устройство не подключено или USB-модем подключен, но выключен
интерфейс 4G LTE WAN
4 Wi-Fi зеленый, горит сеть Wi-Fi активна в данном диапазоне: 2.4 ГГц и/или 5 ГГц
мигает процесс передачи данных по беспроводной сети в данном диапазоне: 2.4
ГГц и/или 5 ГГц
медленно мигает включен режим добавления устройства по WPS в данном диапазоне: 2.4
ГГц и/или 5 ГГц
не горит точка доступа Wi-Fi данного диапазона отключена: 2.4 ГГц и/или 5 ГГц
5 WAN зеленый, горит установлено соединение с подключенным сетевым устройством на
скорости 10/100Мбит/с
