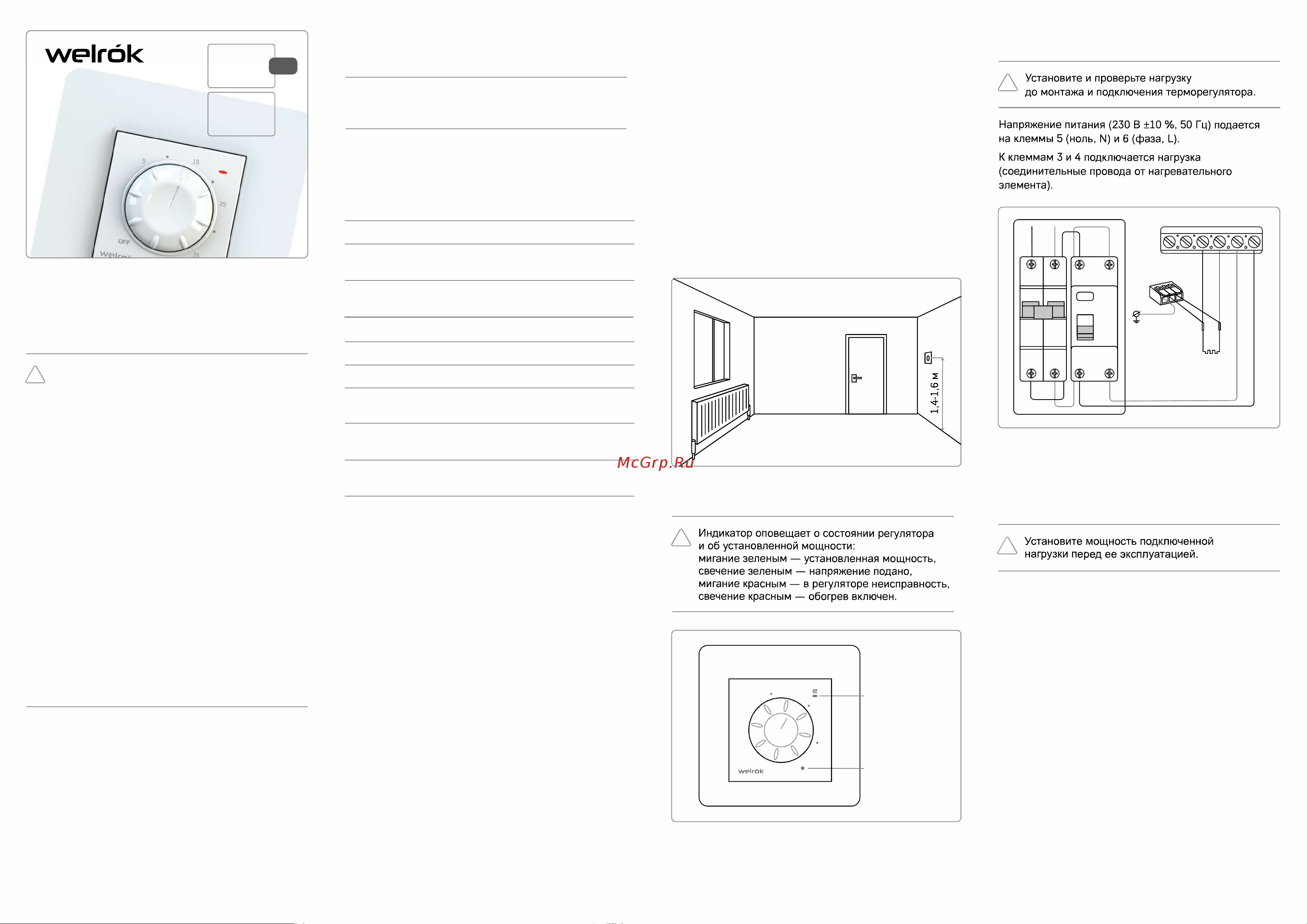

2
Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
rol
Для профессионалов
Терморегулятор предназначен
для поддержания постоянной температуры
от 0 до 35 °С всистемах электрического отопления.
Welrok rol
Согласно данных от внутреннего температурного
датчика, терморегулятор выключает нагрев,
когда желаемая температура достигнута
и включает, когда она снижается на 1 °С.
Комплект поставки
Технический паспорт, инструкция
по установке и эксплуатации,
гарантийный талон
Упаковочная коробка
Терморегулятор, декоративная рамка
1 шт
Назначение
!
1
1 шт
1 шт
Технические данные
16 А
3 000 ВА
0...35 °С
2 0 В 10 %3 ±
1 °С
50 000 циклов
20 000 000 циклов
0,12 кг 10 %±
IP20
NTC
R10)
терморезистор
10 кОм при 25 °С (
75 × 75 × мм43
Температурный гистерезис
Пределы регулирования
Максимальная мощность нагрузки
для категории АС-1
Максимальный ток нагрузки
для категории АС-1
Габаритные размеры (ш в г)× ×
Напряжение питания
Масса в полной комплектации
Датчик температуры
Количество коммутаций
под нагрузкой, не менее
Количество коммутаций
без нагрузки, не менее
Степень защиты по ГОСТ 14254
Установка
подвести провода питания системы обогрева
к монтажной коробке;
и
Для защиты человека от поражения электрическим
током утечки установите УЗО (устройство защитного
отключения) (см. схему 1).
выполнить соединения согласно данного паспорта;
Для защиты от короткого замыкания перед терморегуля-
тором в разрыв фазного провода установите автомати-
ческий выключатель (АВ) номиналом до 16 А (схема 1).
сделать в стене отверстие под монтажную коробку
диаметром 60 мм и каналы под провода питания;
Для монтажа необходимо:
Температура окружающей среды при монтаже должна
быть в пределах –5...+45 °С. Терморегулятор устанавли-
вается на высоте в пределах 0,4...1,7 м от уровня пола.
Терморегулятор предназначен для установки в поме-
щении. Минимизируйте риск попадания влаги и жидкос-
ти в месте установки. При установке в ванной комнате,
туалете, кухне, бассейне размещайте терморегулятор
в месте, недоступном для случайного попадания брызг.
закрепить терморегулятор в монтажной коробке.
Клеммы терморегулятора рассчитаны на провод
ммс сечением не более 2,5 . Желательно использовать
мягкий медный провод, который затягивается в клем-
мах отверткой с шириной жала не более 3 мм с момен-
том 0,5 Н·м.
2
Использование алюминия не желатель-
но. Сечение проводов проводки, к которой
подключается терморегулятор, должны быть для меди
не менее 2 × 1,0 мм .
2
Отвертка с шириной жала более 3
мм может нанести механические повреждения клеммам.
Это может повлечь потерю права на гарантийное
обслуживание.
Терморегулятор желательно размещать на внутренней
стене помещения. Терморегулятор не рекомендуется
подвергать воздействию прямых солнечных лучей
и сквозняков (рис.1).
Схема подключения
!
3
Схема 1. Схема подключения терморегулятора,
автоматического выключателя, УЗО и нагревателя
т
L
N
N
N
N L
1 2
3 4
5 6
внешний
клеммный
контакт
0
OFF
0
OFF
ввод
4
NL
Рисунок 1. Монтаж терморегулятора
Эксплуатация
Включение
Для включения поверните ручку регулировки
по часовой стрелке. После характерного щелчка
терморегулятор включится и индикатор
последовательно с небольшим интервалом
проинформирует вас:
1. об установленной мощности нагрузки с помощью
миганий зеленым цветом.
Если вы повернули ручку регулировки в крайнее
правое положение, то индикатор зеленого цвета
дополнительно мигнет еще один раз.
2. о подаче напряжения на терморегулятор
постоянным свечением зеленого цвета.
3. о включении отопительной системы постоянным
свечением красного цвета.
Отключение
Для отключения поверните ручку регулировки
в положение «OFF» до характерного щелчка.
Датчик
воздуха
Индикатор
!
Рисунок 2. Управление и индикация
!
Долговечность и надёжность контактов силового
реле осуществляется за счет включения
нагрузки максимально близко к моменту
перехода синусоиды напряжения через ноль.
Возможны небольшие отклонения от перехода
через ноль, связанные с различным временем
отключения у разных образцов .силового реле
Надёжность силового реле обеспечивается за-
щитой от частых переключений втерморегуля-
торе. Еслимежду переключением реле было ме-
нее 1 мин., включение реле задержится.
Влияние внутреннего нагрева компонентов на
измерение температуры учитывается системой
корректировки в терморегуляторе. Для
правильной ее работы установите мощность
нагрузки (стр. 5). После кратковременного
отключения напряжения может потребоваться
некоторое время для стабилизации измерения
температуры (не более 2-х часов).
Ознакомьтесь с инструкцией до конца
перед началом монтажа и использования
терморегулятора. Этопоможет избежать
возможной опасности, ошибок и недоразумений.
