инструкция по эксплуатации станка JET мод. JDP-8L
5
Монтаж стойки
Установите стойку (B, Рис. 1) на цоколь стан-
ка (F).
3 шестигранных винта (D) хорошо затяните.
Монтаж стола для заготовки
Монтируйте стол для заготовки (J) к стойке и
плотно закрепите его.
Монтаж сверлильной головы
Установите сверлильную головку на стойку.
Разместите сверлильную головку парал-
лельно к цоколю станка.
Плотно затяните боковые резьбовые штиф-
ты.
Монтаж рукояток подачи сверлильного
патрона
Установите 3 рукоятки подачи (С) во втулки.
Монтаж защиты сверлильного патрона

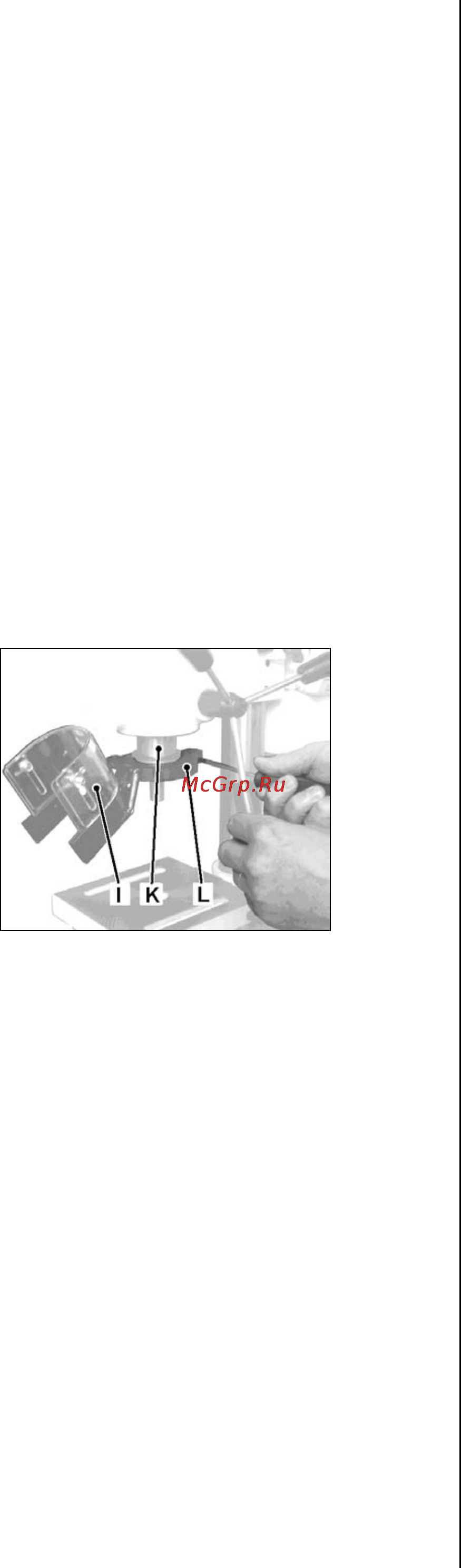

Установите защиту патрона (I, Рис. 2) на
сверлильную пиноль (К), прежде чем монтиро-
вать патрон.
Плотно затяните зажимной винт (L).
Рис.2
Монтаж патрона
Закрепите сверлильный стол под головкой
шпинделя на расстоянии 120 мм.
Положите кусок ненужного дерева на стол
для заготовки.
С помощью тряпки очистите конус шпинделя
и конус патрона.
Важно
Эти поверхности должны быть очищены от
жира и масла, иначе патрон может снова
упасть.
Наденьте патрон (Н, Рис. 1) на конус шпин-
деля.
Откройте сверлильный патрон на макси-
мальный размер сверла.
Опустите патрон до заготовки вниз.
Правильно проведенная подача сверла
надежно закрепляет патрон на шпинделе.
6.3. Подключение к сети
Сетевое подключение и применяемые удли-
нители должны соответствовать нормам.
Напряжение сети и частота должны совпа-
дать с данными на типовой табличке станка.
Предохранитель сети должен составлять 10
A.
Подключение и ремонт должны проводить
только специалисты-электрики.
6.4. Ввод в эксплуатацию
Установите высоту стола и упор ограничения
глубины таким образом, чтобы Вы не сверлили
в стол для заготовки.
Ненужный кусок дерева в качестве опоры
защищает как сверло, так и стол для заготовки.
Закрепляйте заготовку от захвата сверлом.
Прикрепляйте заготовку к столу или устанавли-
вайте струбцину.
Струбцину всегда прикручивайте к столу.
Держите руки на достаточном расстоянии от
движущихся частей станка, принимайте во вни-
мание, что Ваши руки или заготовка могут со-
скользнуть.
Выбирайте силу подачи таким образом, что-
бы сверло двигалось быстро.
Слишком медленное вращение шпинделя
ведет к преждевременному износу сверла и
прожогам заготовки, слишком быстрое враще-
ние может привести к заклиниванию мотора или
излому сверла.
Стружку и части заготовок удаляйте только
при выключенном станке.
Внимание
Всегда соблюдайте правила по техники
безопасности и указания инструкции.
Не применяйте проволочные щетки, фрезы,
круглопильные инструменты и шлифовальные
диски на этом станке.
Никогда не работайте с открытым защитным
устройством патрона или открытым защитным
устройством ремня.
Никогда не обрабатывайте магний - высокая
опасность возгорания!
Рекомендованная частота вращения для
сверла из быстрорежущей стали 10 мм
Древесина: 2000 об/мин
Пластмасса: 1500 об/мин
Алюминий: 1500 об/мин
Медь: 1500 об/мин
Чугун: 1000 об/мин
Сталь (С15): 800 об/мин
Сталь (С45): 600 об/мин
Нержавеющая сталь: 300 об/мин
Общее правило
Чем меньше диаметр сверла, тем выше чис-
ло оборотов.
