инструкция по эксплуатации станка JET мод. JDP-8L

Металл сверлится при низких оборотах, при

необходимости используется масло для свер-

ления.

7. РАБОТА СТАНКА

7.1. Изменение числа оборотов

Отсоедините сетевой штекер из розетки!

Открутите предохранительный винт и от-

кройте крышку защитного кожуха ремня.

Табличка расположения ремня на шкивах и

числа оборотов находится на внутренней сто-

роне крышки защитного кожуха ремня. Ориен-

тируйтесь по ней каждый раз при изменении

числа оборотов.

Проведите изменение числа оборотов

Открутите крепление площадки мотора (В,

Рис. 1).

Ослабьте ремень.

Переставьте ремень в соответствии с необ-

ходимым числом оборотов.

Натяните ремень и зафиксируйте крепление

мотора.

Необходимое натяжение ремня достигнуто,

если при нажатии большим пальцем середина

ремня прогибается примерно на 15 мм.

Закройте крышку кожуха ремня и закрепите с

помощью винта.

Никогда не работайте с открытым защитным

прозрачным кожухом патрона или открытым

защитным кожухом ремня.

7.2. Замена сверлильного патрона

Отсоедините сетевой штекер из розетки!

Установите 2 клина (например, 2 большие

отвертки) друг против друга между шпинделем

и патроном.

Нажимайте одновременно с двух сторон на

рычаги, пока патрон не упадет.

7.3. Установка упора ограничения глубины

сверления

Для сверления большого количества отвер-

стий одинаковой глубины применяйте упор ог-

раничения глубины.

Опустите шпиндель с установленным свер-

лом на желаемую глубину сверления.

Установите установочную гайку упора глуби-

ны на кулачок упора.

Сверло будет останавливаться на этой высо-

те.

7.4. Установка стола для заготовки

Никогда не проводите установку на включен-

ном станке.

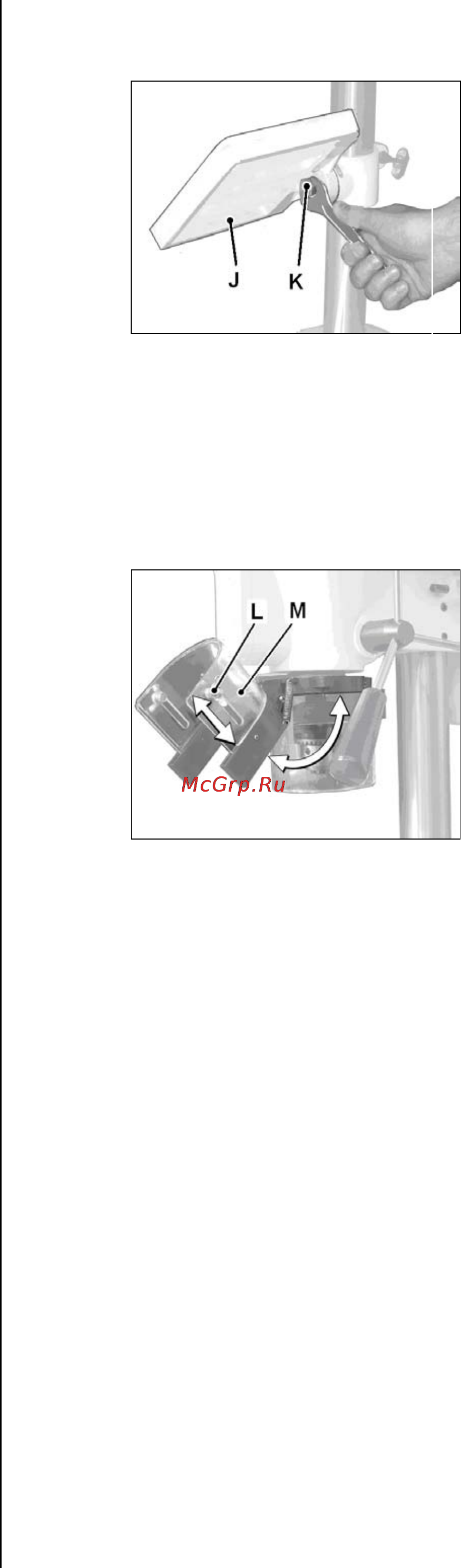

Ослабьте шестигранный винт (К, рис. 3), что-

бы повернуть стол.

Внимание

Лишь слегка ослабьте шестигранный винт,

иначе вся поверхность стола может упасть

вниз.

Рис.3

Снова затяните шестигранный винт.

7.5. Установка защиты сверлильного патро-

на

Никогда не проводите установку на включен-

ном станке.

После ослабления винта (L, Рис. 4) прозрач-

ную защиту (М) патрона можно опустить вниз.

Рис.4

Никогда не работайте с открытым прозрач-

ным защитным кожухом патрона или открытым

защитным кожухом ремня.

Защиту патрона можно поднять вверх для

замены сверла.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Общие указания

Перед проведением работ по техническому

обслуживанию, чистке и ремонту отключите

станок от эл. сети!

Подключение и ремонт электрооборудования

должны проводиться только специалистами-

электриками.

Затем снова установите все защитные уст-

ройства.

Учитывайте, что строгальные ножи, обрези-

ненные валы привода движения заготовки, пло-

ские, поликлиновые, клиновые и другие ремни,

а также цепи, используемые в конструкции

станка, относятся к деталям быстроизнаши-

вающимся (расходные материалы) и требуют

периодической замены. Гарантия на такие де-

тали не распространяется. Защитные кожуха,

отдельные детали из пластика и алюминия, ис-
