Состав крепежа:
Болт М8х20
Болт М10х20
Гайка закладная М8
Гайка закладная М10
Гайка 8
Кронштейн передний правый
Кронштейн передний левый
Кронштейн средний правый
Кронштейн средний левый
Кронштейн задний правый
Кронштейн задний левый
Опора правая
Опора левая
Шайба 8
Шайба 8 увел.
Шайба 10 увел.
18 шт.
4 шт.
6 шт.
4 шт.
12 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3 шт.
3 шт.
24 шт.
6 шт.
4 шт.
Момент затяжки
Кол-во
Наименование
Марка
Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
Dargo 2022-
Все Полный
Haval
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.9406.1 Комплект крепежа к порогам
Инструкция по установке:
1. Демонтировать пластмассовую накладку порогов (Рис.2).
2. Установить гайки закладные 10 в отверстия А, а гайки закладные М8 с
усиками в отверстия Б, выкрутить штатный болт В (Рис. 3).
3. При помощи болтов М10х20, шайб 10, болтов М8х20, шайб 8 и штатного
болта закрепить левые кронштейны как показано на рисунке (Рис. 4).
4.Приложить пластмассовую накладку порога обратно и отметить места для
выреза.
5. Вырезать пазы на накладке по меткам. Пример выреза на рисунке (Рис.5)
6. Установить пластмассовую накладку на место.
7. С помощью болтов М8х20, гаек 8, шайб 8, прикрепить опоры к
кронштейнам (Рис.6).
8. Установить порог-площадки. (Момент затяжки для М6 с полной
резьбой кл.пр. 8.8 - 9,1 Нм)
9. Затянуть все резьбовые соединения.
10. Повторить пункты 2-7 для правой стороны.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2.
Не рекомендуется использование агрессивных химических средств при
мойке.
23.0 Нм
48.0 Нм
Рекомендуемая длина
порог-площадки, мм
1800
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Штатные габариты кузова :
4620 мм 1890 мм 1910 мм
Длина
Ширина
Высота
4620 мм 1890 мм 1910 мм
Габариты кузова с установлеными
порогами :
1 из 3
Все

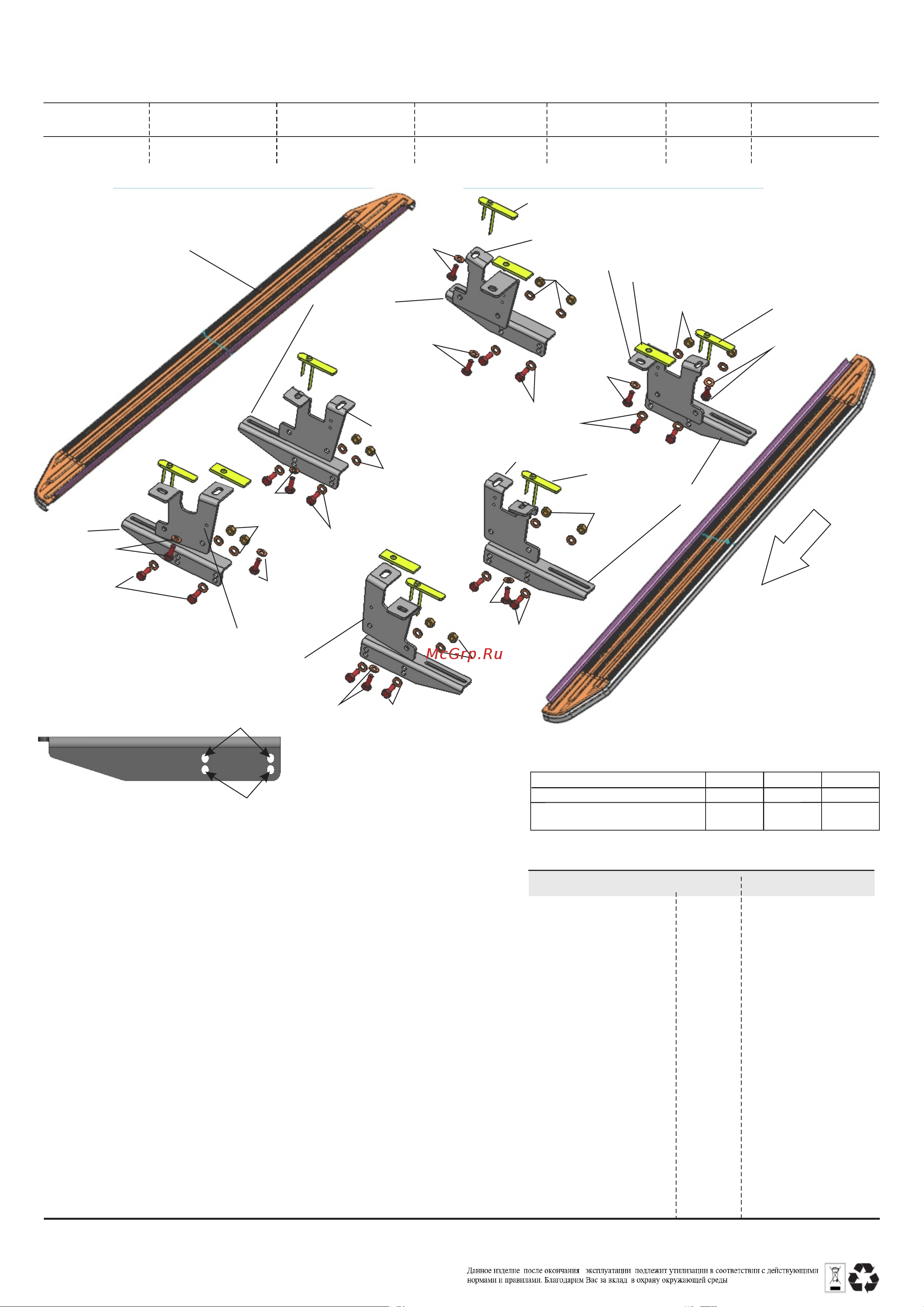

Рис. 1
Перед
Кронштейн средний правый
Кронштейн передний правый
Кронштейн задний правый
Кронштейн передний левый
Кронштейн задний левый
Опора правая
Опора правая
Закладная М8
Опора левая
Шайба 8
Гайка 8
Закладная М10
Болт М10х20
Шайба 10 увел.
Болт М8х20
Шайба 8 увел.
Шайба 8
Гайка 8
Болт М8х20
Шайба 8
Болт М10х20
Шайба 10 увел.
Болт М8х20
Шайба 8 увел.
Закладная М8
Кронштейн средний левый
Закладная М8
Шайба 8
Гайка 8
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8 увел.
Шайба 8
Гайка 8
Шайба 8
Гайка 8
Шайба 8
Гайка 8
Болт М8х20
Шайба 8 увел.
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8 увел.
Болт М10х20
Шайба 10 увел.
Болт М8х20
Шайба 8 увел.
Порог-площадка
Отверстия для типа А
Отверстия для типа D/F
