Rival 333.8012.1 Руководство по эксплуатации онлайн
WWW.RIVALAUTO.COM
Болт М8х25
Болт М8х40
Втулка 20 мм
Гайка закладная М8
Заглушка
Кронштейн 1
Кронштейн 2
Шайба 8
Экран
4 шт.
2 шт.
2 шт.
4 шт.
3 шт.
1 шт.
1 шт.
6 шт.
1 шт.
333.8012.1

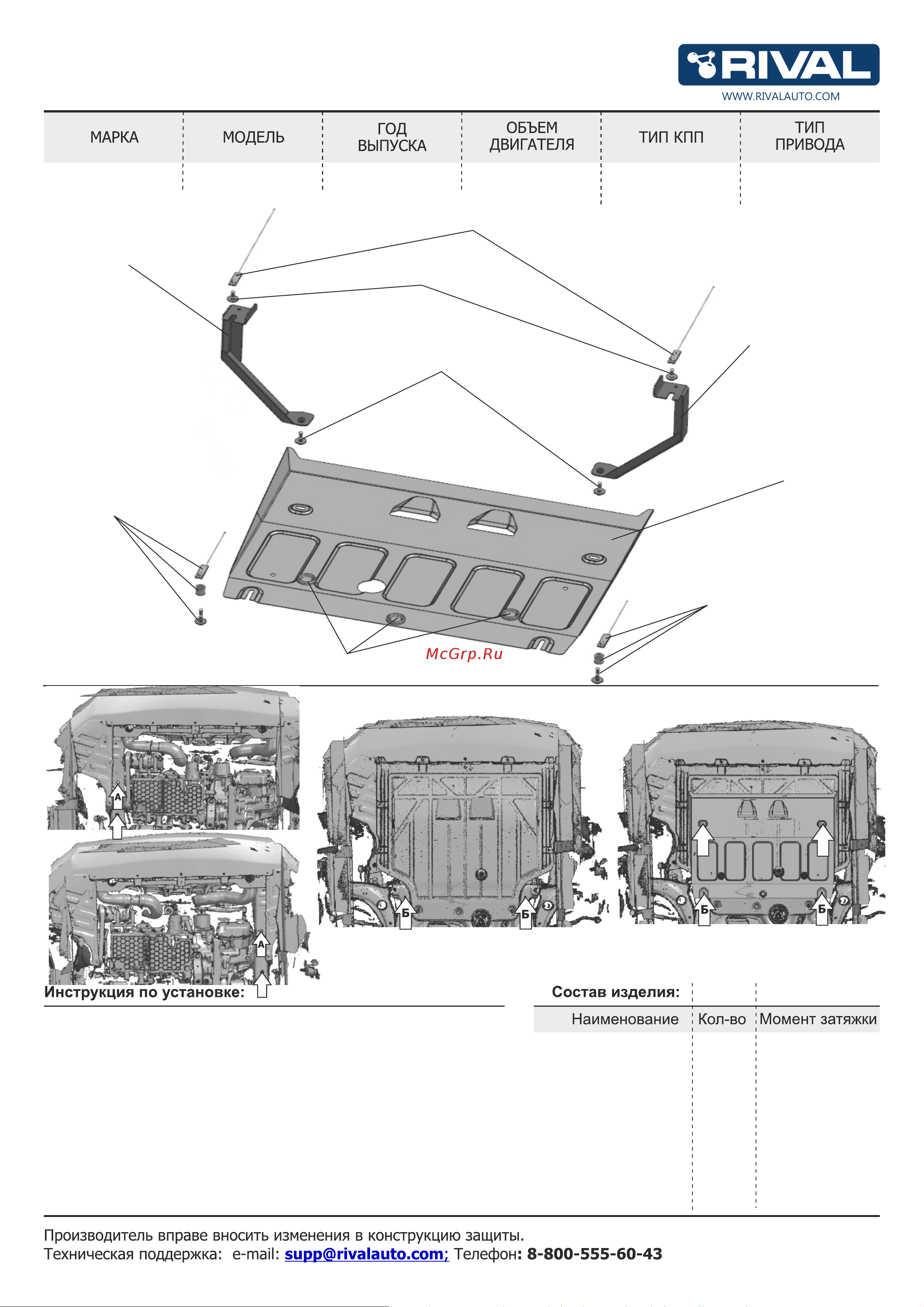

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
АКПП
24 Нм
48 Нм
1. Снять штатный пыльник. Над отверстиями (А) установить гайку закладную М8 через
отверстия (Г) (рис.1).
2. В гайки закладные М8 вкрутить болты М8х25 с шайбами 8 на несколько оборотов (рис.2).
3. Кронштейн 1 и 2 завести пазами на установленные болты М8х25 с шайбами 8
(рис.3а, 3б), затянуть крепёж с необходимым усилием.
4. Сделать на штатном пыльнике отверстия (рис.4). Установить штатный пыльник.
5. Вставить гайки закладные М8 в отверстия (Б).
6. Устновить защиту: заднюю часть защиты закрепить болтами М8х40 с шайбами 8 в гайки
закладные М8 (Б) через втулки 20 мм, переднюю часть закрепить болтами М8х25 с шайбами
8 к кронштейнам 1,2 (В) через отверстия в пыльнике.
7. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
FAW
B70
2023-
2.0
Передний
Болт М8х25
Шайба 8
Гайка закладная М8
Втулка 20 мм
Болт М8х40
Шайба 8
Экран
Гайка закладная М8
Гайка закладная М8
Втулка 20 мм
Болт М8х40
Шайба 8
Заглушка
Лист 1 из 2
Болт М8х25
Шайба 8
Кронштейн 1
Кронштейн 2
в
в
Г
Г
