Компоненты материнской платы

+5V

⚠

ВНИМАНИЕ!

Не подключайте несовместимые с материнской платой светодиодные ленты.

Разъем JRGB и разъем JRAINBOW имеют разное напряжение, и подключение

светодиодных лент 5В к разъему JRGB приведет к их повреждению.

⚠

Внимание!

∙

Разъем JRAINBOW поддерживает подключение RGB светодиодных лент

WS2812B с индивидуальной адресацией (5В/Data/Ground) с максимальной

мощностью 3А (5В), и максимальное количество светодиодов составляет 75. Когда

яркость подсветки установлена на 20%, к данному разъему можно подключить до

200 светодиодов.

∙

Перед установкой или заменой светодиодных лент RGB, необходимо полностью

обесточить систему и отключить кабель питания.

∙

Используйте утилиту MSI для управления удлинительными светодиодными

лентами.

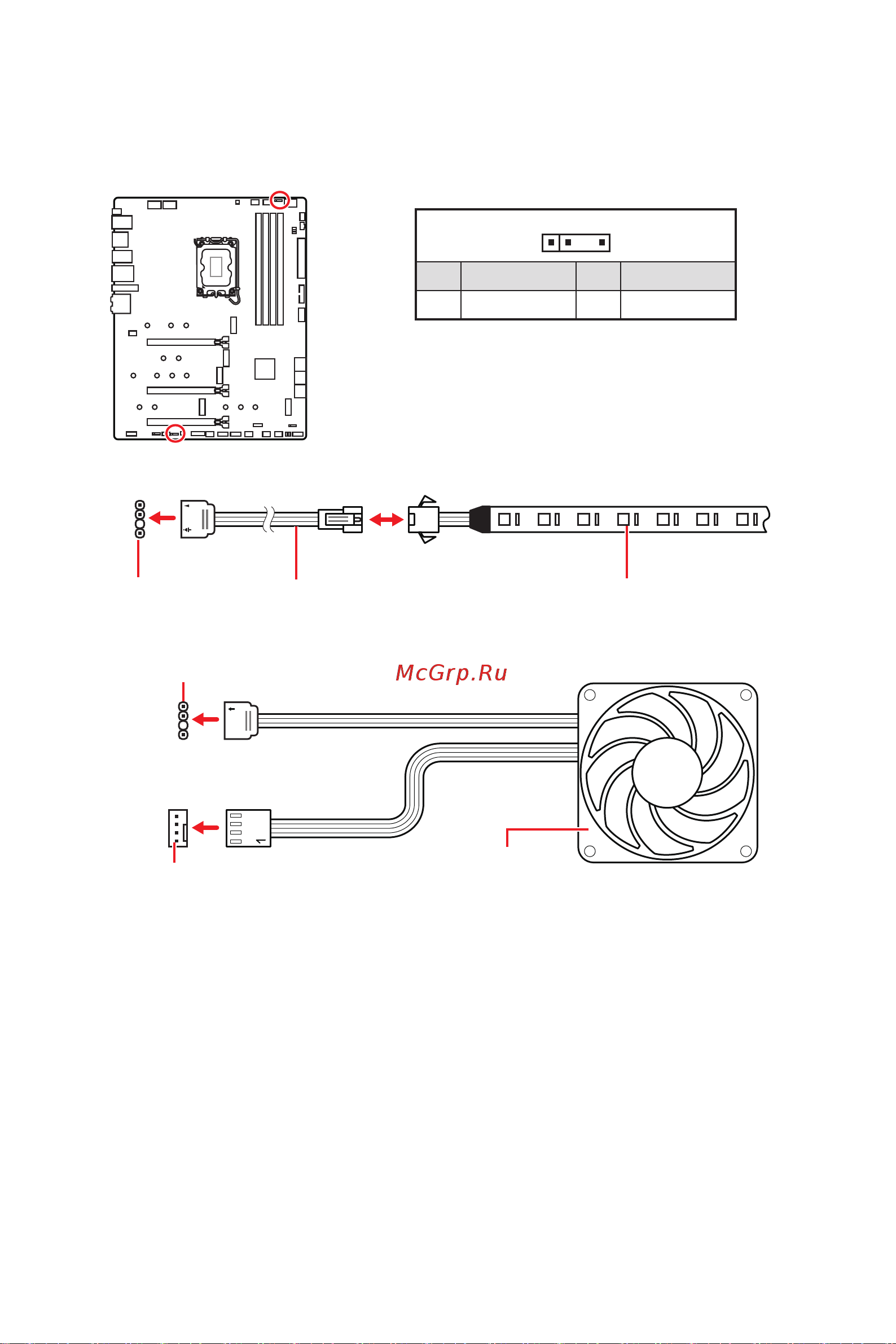

JRAINBOW1~2: Разъемы адресных RGB LED

Разъемы JRAINBOW предназначены для подключения RGB светодиодных лент

WS2812B (5В) с индивидуальной адресацией.

Разъем

JRAINBOW

Разъем JRAINBOW

Разъем вентилятора системы

Удлинительный кабель для

подключения RAINBOW RGB LED

RGB светодиодные ленты WS2812B

(5В) с индивидуальной адресацией

1 +5V 2 Data

3 No Pin 4 Ground

Подключение адресных RGB светодиодных лент

Подключение вентиляторов с адресной RGB светодиодной подсветкой

Вентилятор с адресной RGB

светодиодной подсветкой
