Компоненты материнской платы

JCORSAIR1: Разъем CORSAIR

Разъем JCORSAIR1 используется для подключения RGB светодиодных лент

Lighting PRO (5В) с индивидуальной адресацией или вентиляторов CORSAIR с RGB

светодиодной подсветкой через контроллер вентиляторов CORSAIR. Когда все

элементы правильно подключены, используйте утилиту MSI для управления RGB

светодиодными лентами и вентиляторами CORSAIR с подсветкой.

1 +5V 2 Data

3 Ground

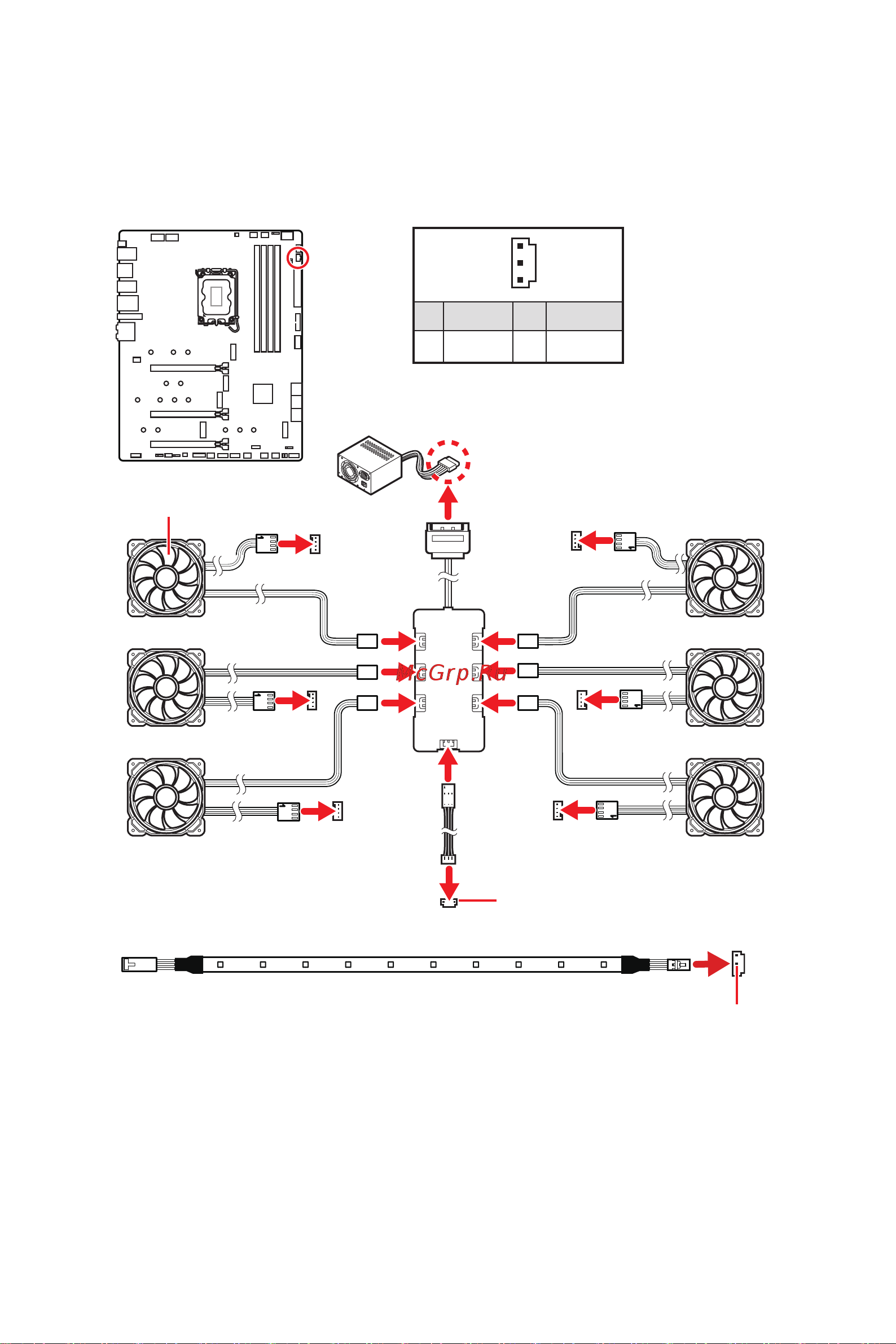

Подключение вентиляторов CORSAIR с RGB

светодиодной подсветкой

⚠

Внимание!

∙

Вентиляторы необходимо подключать последовательно, начиная с разъема №

1. Последовательность подключения вентиляторов к разъемам: 1 > 2 > 3 > 4 > 5

> 6. Пренебрежение правилами подключения вентиляторов к разъемам может

привести к неработоспособности их подсветки.

∙

Количество поддерживаемых вентиляторов с RGB светодиодной подсветкой или

светодиодных лент RGB Lighting PRO может различаться в зависимости от модели.

Для получения подробной информации обратитесь к техническим характеристикам

материнской платы.

∙

Вентиляторы CORSAIR с RGB светодиодной подсветкой нельзя использовать

одновременно со светодиодными лентами CORSAIR Lighting Node PRO.

Разъем JCORSAIR1

SYS_FAN

Разъем JCORSAIR1

Питания SATA

Подключение светодиодных лент CORSAIR Lighting Node PRO

Вентилятор CORSAIR с RGB

светодиодной подсветкой

Контроллер

вентиляторов

CORSAIR
