Дельташлифмашина DS-250, артикул 3 05 04 004
Дельташлифмашина DS-250, артикул 3 05 04 004

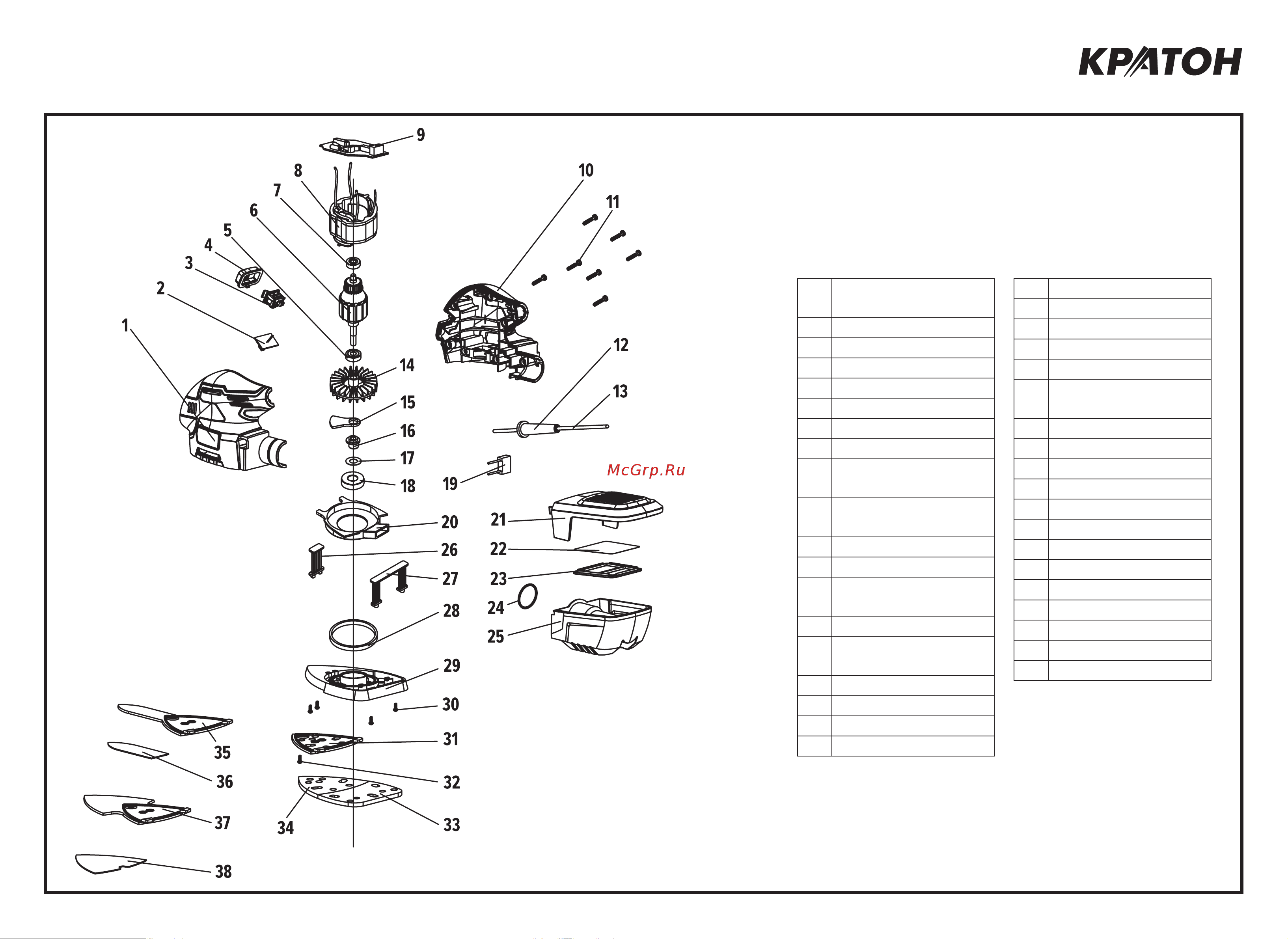

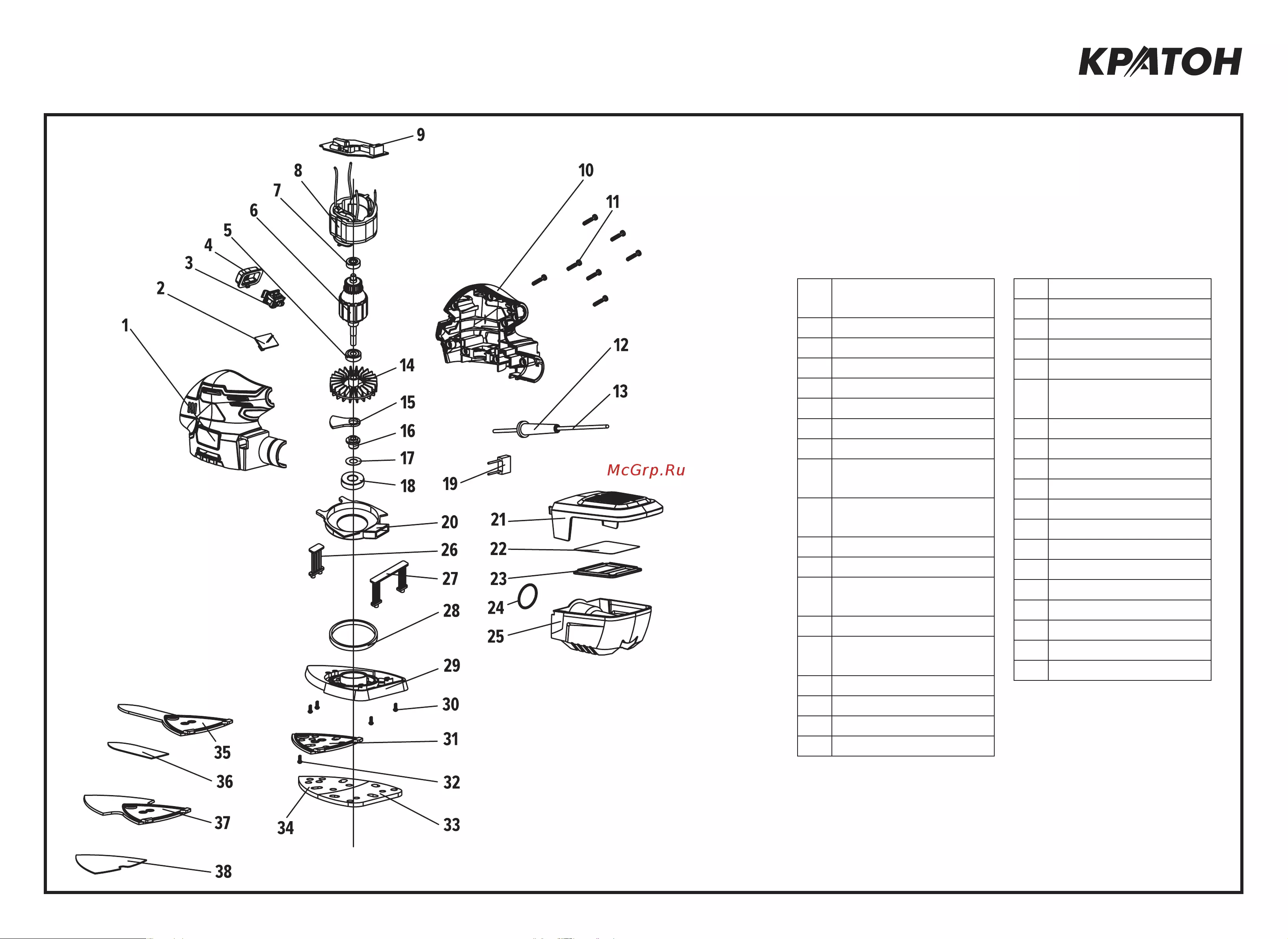

Приложение Б, информационное, справочное
Дельташлифмашина DS-250
. Схема сборки, лист 1 - листов 1
1
Корпус (левая полови
-
на)
2 Индикатор
3 Выключатель
4 Кнопка
5 Подшипник 627-2RS
6 Ротор в сборе
7 Подшипник 607-2RS
8 Статор в сборе
9
Узел коллекторный в
сборе
10
Корпус (правая поло
-
вина)
11 Винт
12 Муфта
13
Кабель электропита
-
ния
14 Крыльчатка
15
Пластина дебалансир
-
ная
16 Втулка
17 Шайба
18 Подшипник 6001-2RS
19 Конденсатор
20 Дефлектор
21 Крышка
22 Фильтр
23 Рамка
24 Кольцо
25
Контейнер-пылесбор
-
ник
26 Стойка
27 Стойка
28 Кольцо
29 Рама
30 Винт
31 Подошва
32 Винт М4 × 8
33 Подошва
34 Подошва
35 Подошва
36 Липучка
37 Подошва
38 Липучка
