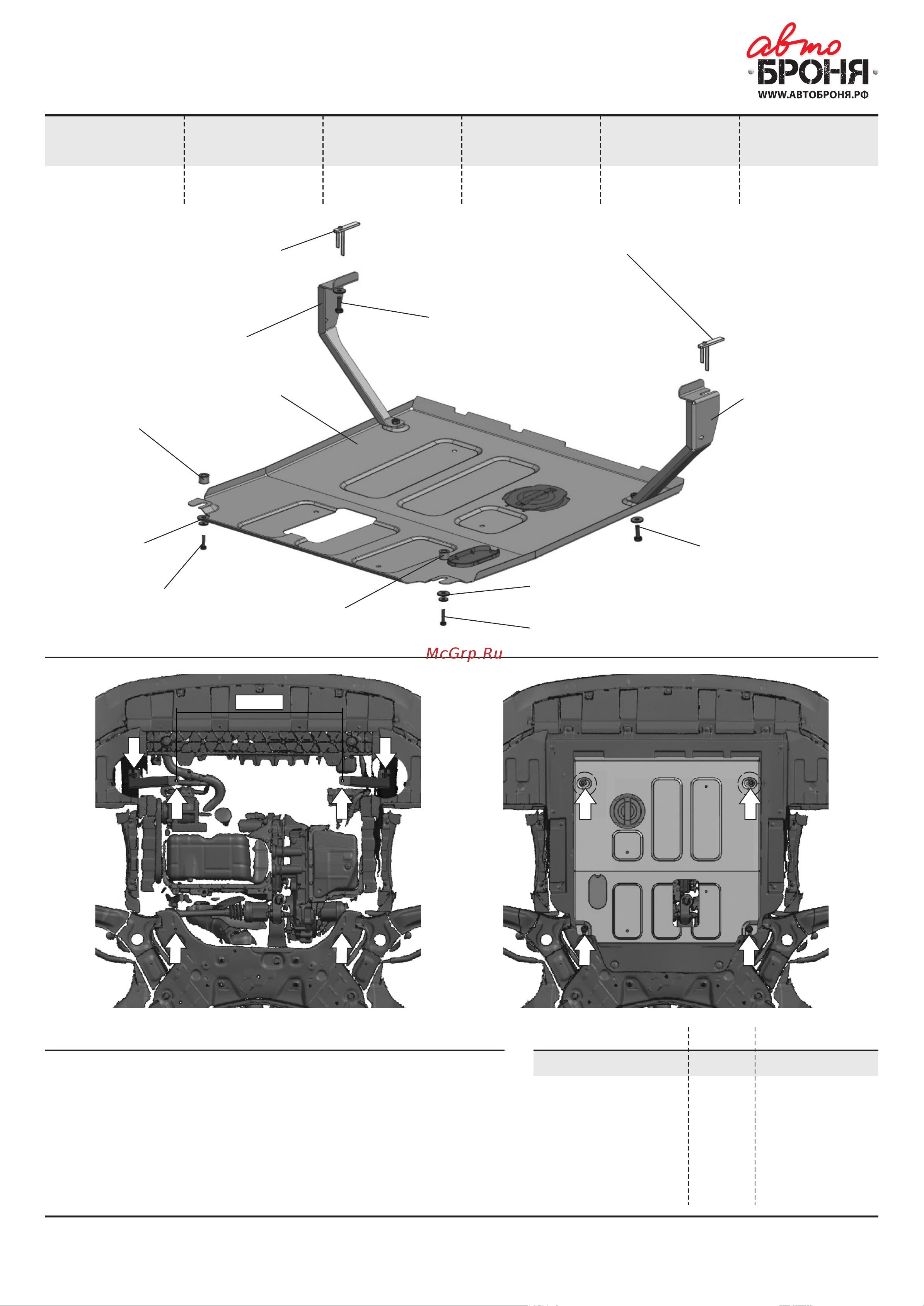

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ДВИГАТЕЛЯ И КПП
111.03501.1
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
U5 Plus
2023-
1,5
вариатор (CVT)
ПЕРЕДНИЙ
BAIC
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
Состав изделия:
Болт М6х30
Болт М8х25
Шайба 6
Шайба 8
Гайка закладная М8
Защита
Кронштейн 1
Кронштейн 2
2 шт
4 шт
2 шт
6 шт
2 шт
1 шт
1 шт
1 шт
9.8 Нм
24.0 Нм
Момент затяжкиКол-воНаименование
В
Болт М6х30
Инструкция по установке:
1. Снять штатный пыльник.
2. Установить гайки закладные М8 над отверстиями (А).
3. Закрутить болты М8х25 с шайбой 8 на 2-3 оборота в установленные гайки закладные М8 (А).
4. Установить и закрепить кронштейны 1 и 2, чтобы межосевое расстояние между точками (Б-Б)
равнялось 630±3 мм.
5. Установить штатный пыльник. Снять лючок под масляный фильтр со штатного пыльника
Просверлить отверстия под точками (Б) под кронштейн.
6. Закрутить болты М6х30 через втулку с шайбами 8 и 6 на 2-3 оборота в штатные резьбовые
отверстия (В).
7. Установить защиту. Завести заднюю часть защиты на установленные болты М6х30 перед
втулкой. Переднюю часть закрепить болтами М8х25 (Б).
8.Затянуть все резьбовые соединения с необходимым усилием, использование
пневмоинструмента запрещено!
А
Шайба 8
Болт М8х25
Кронштейн 1
Втулка
Защита
Б
Шайба 8
Шайба 6
Гайка закладная М8
Кронштейн 2
Болт М6х30
Шайба 8
Шайба 6
Шайба 8
Болт М8х25
Гайка закладная М8
Втулка
А
Б
Б
Б
В
В В
630±3
