Rival D160ALB.6006.1 Руководство по эксплуатации онлайн
Марка
Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
Niva Travel
2021-
Все
Все
Все
Lada

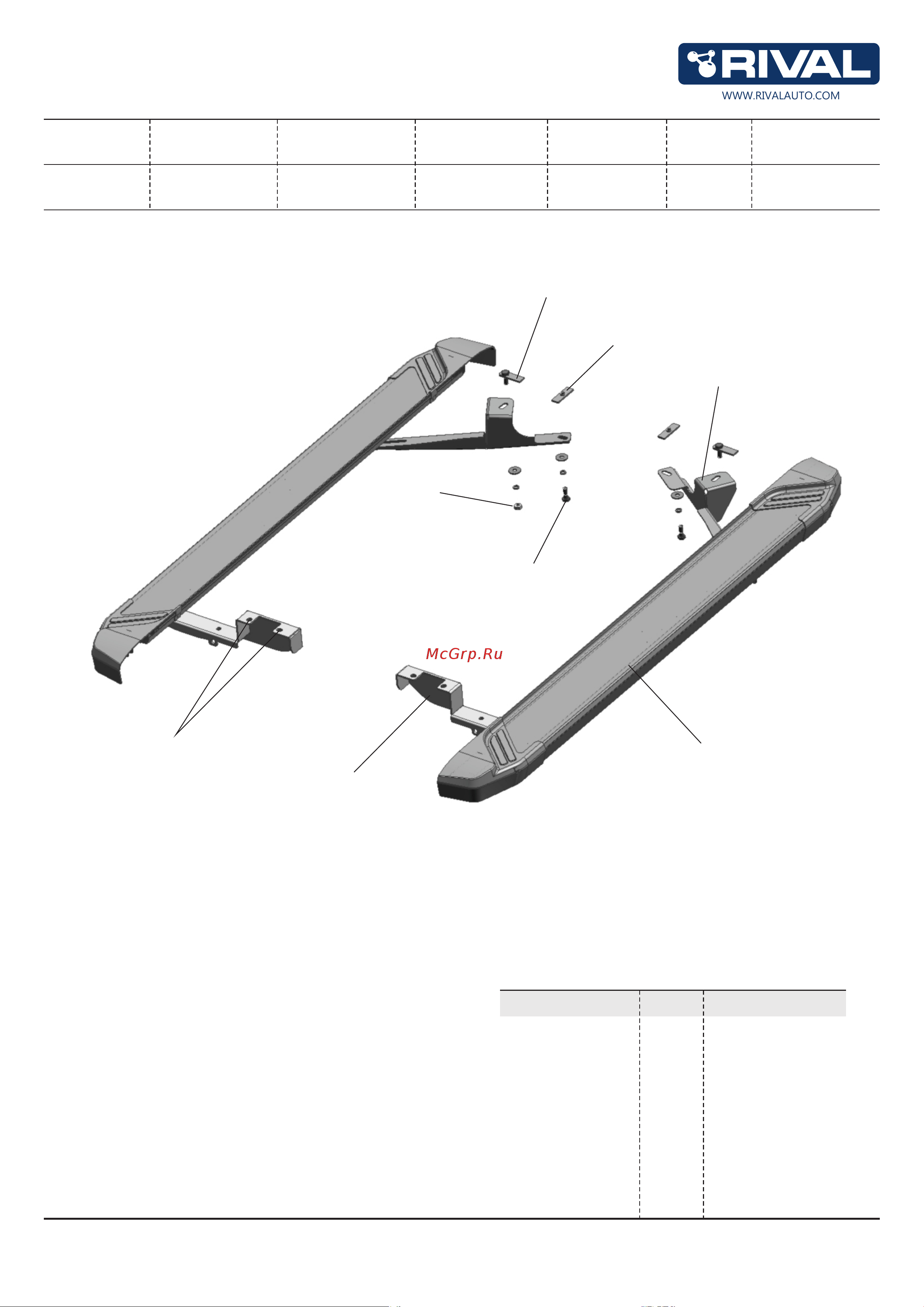

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.6006.1 Комплект крепежа к порогам
Инструкция по установке:
1. В месте крепления переднего кронштейна установить
шпильку закладную М10 (рис. 1 поз .1) и гайку закладную М10
(рис. 1 поз. 2)
2. Переднюю часть переднего кронштейна закрепить гайкам
М10 к установленной шпильке закладной М10, заднюю часть
закрепить болтом М10х30 к установленной гайке закладной М10
(рис. 3).
3. Задний кронштейн закрепить штатными гайками М10
крепления рычага (рис. 2 поз. 1, рис. 4).
4. Установить порог на установленные кронштейны,
отрегулировать положение порога.
5. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических
средств при мойке.
WWW.RIVALAUTO.COM
Рекомендуемая длина
порог-площадки, мм
1600
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Гайка М8
Шайба 8 ув.
Шайба 8 гров.
Гайка М8
Шайба 8 ув.
Шайба 8 гров.
Состав крепежа:
Болт М10x30
Гайка М10
Шайба 10 ув
Шайба 10 пр
Гайка закладная М10
Шпилька закладная М10
Кронштейн передний
Кронштейн задний
2 шт
2 шт
4 шт
4 шт
2 шт
2 шт
2 шт
2 шт
47.0 Нм
Момент затяжки
Кол-во
Наименование
Гайка М10
Шайба 10 ув
Шайба 10 пр
Кронштейн задний
Кронштейн передний
Порог
Шпилька закладная М10
Штатный крепеж
Гайка закладная М10
Болт М10х30
Шайба 10 ув
Шайба 10 пр
