Rival D180AL.0907.1 Руководство по эксплуатации онлайн

Rival D180AL.0907.1 Руководство по эксплуатации онлайн
Состав крепежа:
Болт М8х25
Болт М8х40
Шайба 8 ув.
Гайка М8
Шайба 8
Гайка закладная М8х70/20
Проставка
Втулка Н=6мм
Кронштейн передний правый
Кронштейн передний левый
Кронштейн средний правый
Кронштейн средний левый
Кронштейн задний правый
Кронштейн задний левый
Опора порога правая
Опора порога левая
Опора правая
Опора левая
24 шт.
6 шт.
24 шт.
18 шт.
24 шт.
12 шт.
4 шт.
8 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3 шт.
3 шт.
3 шт.
3 шт.
Момент затяжки
Кол-во
Наименование
Марка Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
TXL 2020-
Все
Все Все
Exeed
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.0907.1 Комплект крепежа к порогам
Инструкция по установке:
1. Снять штатные пыльники порогов.
2. Извлечь резиновые заглушки в передней, средней и задней частях
порога. Установить закладные М8х70/20 (отв. А) (Рис. 2, Рис.3, Рис.4).
3. Установить закладные М8х70/20 (отв. Б) (Рис. 5, Рис.6, Рис.7).
4. Закрепить передний и средний кронштейны при помощи болтов М8х25 и
шайб 8 ув. к установленным закладным М8х70/20. Резьбовые соединения
не затягивать (Рис.8, Рис.9).
5. Закрепить задний кронштейн при помощи болта М8х40 и шайбы 8 ув. к
установленной закладной М8х70/20 через две проставки. Резьбовые
соединения не затягивать (Рис.10).
6. Установить опоры, крепить к закладным М8х70/20 при помощи болтов
М8х25 и шайб 8 ув через втулки H=6мм. Резьбовые соединения затянуть
(Рис.11, Рис.12, Рис.13).
7. Установить штатные пыльники.
8. Закрепить передний кронштейн к опоре при помощи болтов М8х25, гаек и
шайб 8 ув. таким образом, чтобы опора была снизу кронштейна. Резьбовые
соединения не затягивать (Рис.14).
9. Закрепить средний и задний кронштейны к опоре при помощи болтов
М8х25, гаек и шайб 8 ув. таким образом, чтобы опора была сверху
кронштейна. Резьбовые соединения не затягивать (Рис.15, Рис.16).
10. Скрепить между собой опоры порога и кронштейны болтами М8х25 с
шайбами 8 и гайками М8 (Рис.1).
11. Установить порог-площадки.
12. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических средств при
мойке.
WWW.RIVALAUTO.COM
23.0 Нм
23.0 Нм
Рекомендуемая длина
порог-площадки, мм
1800
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Кронштейн передний левый
Опора левый
Опора порога левый
Порог-площадка
Штатные габариты кузова :
4780 мм 1885 мм 1730 мм
Длина
Ширина
Высота
4780 мм 1885 мм 1730 мм
Габариты кузова с установлеными
порогами :
Отверстия для типа А
Отверстия для типа D/F

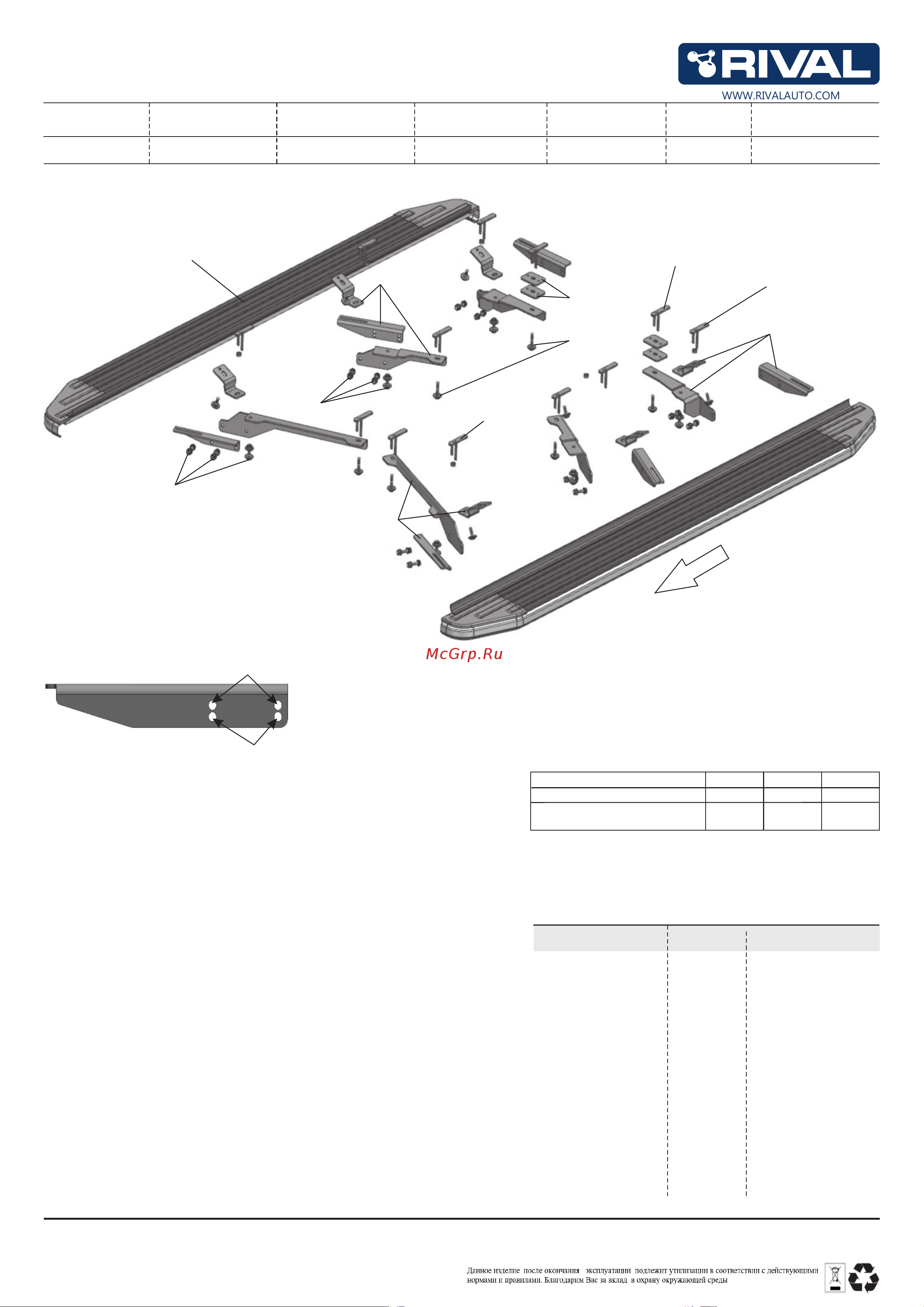

Рис. 1
Кронштейн задний левый
Опора левый
Опора порога левый
Кронштейн средний правый
Опора правый
Опора порога правый
Гайка закладная М8х70/20
Болт М8х25
Шайба 8 ув.
Втулка H=6мм
Проставка
Болт М8х25
Шайба 8
Гайка М8
1 из 3
Перед
Болт М8х25
Шайба 8
Гайка М8
Гайка закладная
М8х70/20
Болт М8х40
Шайба 8 ув.
Гайка закладная
М8х70/20
Болт М8х25
Шайба 8 ув.
Втулка H=6мм
Инструкция по установке:
1. Снять штатные пыльники порогов.
2. Извлечь резиновые заглушки в передней, средней и задней частях
порога. Установить закладные М8х70/20 (отв. А) (Рис. 2, Рис.3, Рис.4).
3. Установить закладные М8х70/20 (отв. Б) (Рис. 4, Рис.5, Рис.6).
4. Закрепить передний, средний и задний кронштейны при помощи болтов
М8х25 и шайб 8 ув. к установленным закладным М8х70/20. Резьбовые
соединения не затягивать (Рис.7, Рис.8).
5. Установить опоры, крепить к закладным М8х60/30 при помощи болтов
М8х25 и шайб 8 ув. В передней части между опорой и закладной установить
две втулки H=6мм, в средней части одну втулку H=6мм. Резьбовые
соединения затягивать (Рис.9).
6. Установить штатные пыльники.
7. Закрепить передний и средний кронштейн к опорам при помощи болтов
М8х25, гаек и шайб 8 ув. таким образом, чтобы опора была снизу
кронштейна. Резьбовые соединения не затягивать (Рис.10).
8. Закрепить задний кронштейн к опоре при помощи болтов М8х25, гаек и
шайб 8 ув. таким образом, чтобы опора была сверху кронштейна.
Резьбовые соединения не затягивать (Рис.11).
9. Скрепить между собой опоры порога и кронштейны болтами М8х25 с
шайбами 8 и гайками М8. (Рис.1)
10. Установить порог-площадки.
11. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических средств при
мойке.
