Подключение оборудования

Подключение антенн

Подключите рамочную антенну АМ и проволочную антенну

FM, как показано ниже. Для улучшения приема и качества

звука подключите внешние антенны (см. раздел

Использование внешних антенн

ниже).

Откройте защитные выступы, вставьте по одному

проводу в каждый разъем до конца, затем отпустите

выступы для фиксации проводов антенны AM.

Прикрепите рамочную антенну AM к специальной

стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в

направлении стрелки (рис. а), затем закрепите рамочную

антенну на стойке с помощью зажима (рис. б).

Установите антенну AM на плоскую поверхность в

направлении наилучшего приема.

Подключите проволочную антенну FM к разъему

антенны FM.

Чтобы улучшить прием, полностью вытяните проволочную

антенну FM и прикрепите ее к стене или дверной раме. Не

допускайте, чтобы антенна свешивалась или спутывалась.

Использование внешних антенн

Улучшение качества приема FM

Для подключения внешней FM-антенны используйте PAL-

соединитель (приобретается отдельно).

Улучшение качества приема AM

Подсоедините провод в виниловой изоляции длиной от 5 м дo

6 м к гнезду AM антенны, не отсоединяя прилагаемую

рамочную антенну AM.

Для наилучшего качества приема подвесьте ее горизонтально

на улице.

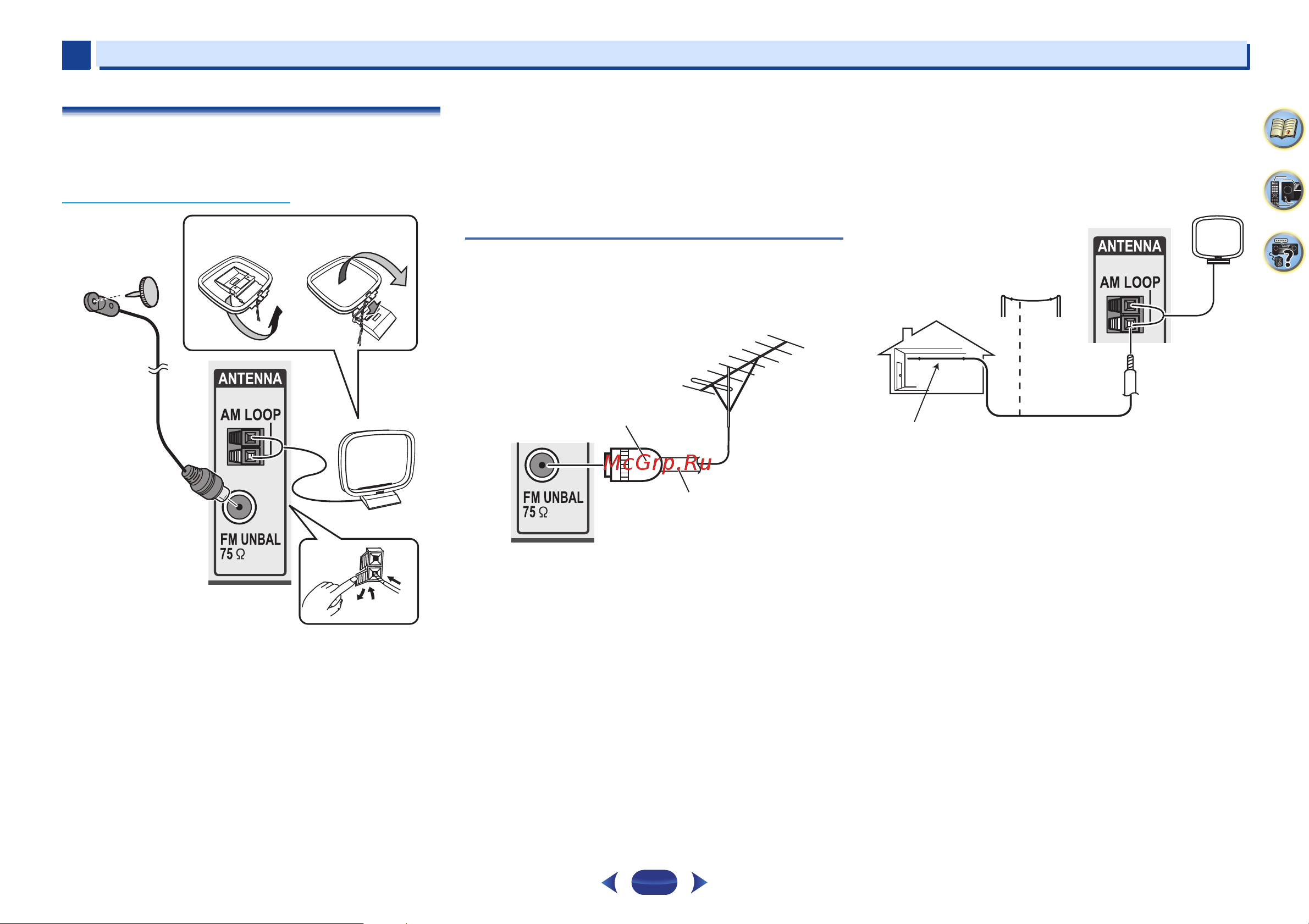

рис. a

рис. б

Коаксиальный кабель с

сопротивлением 75 

Одноконтактный разьем

PAL

Наружная

антенна

от 5 м до 6 м

Комнатная антенна

(с виниловой

изоляцией)
