Gigabyte Q1585M [17/111] Bottom view
![Gigabyte Q1585N [17/111] Bottom view](/views2/1112876/page17/bg11.png)
English
6

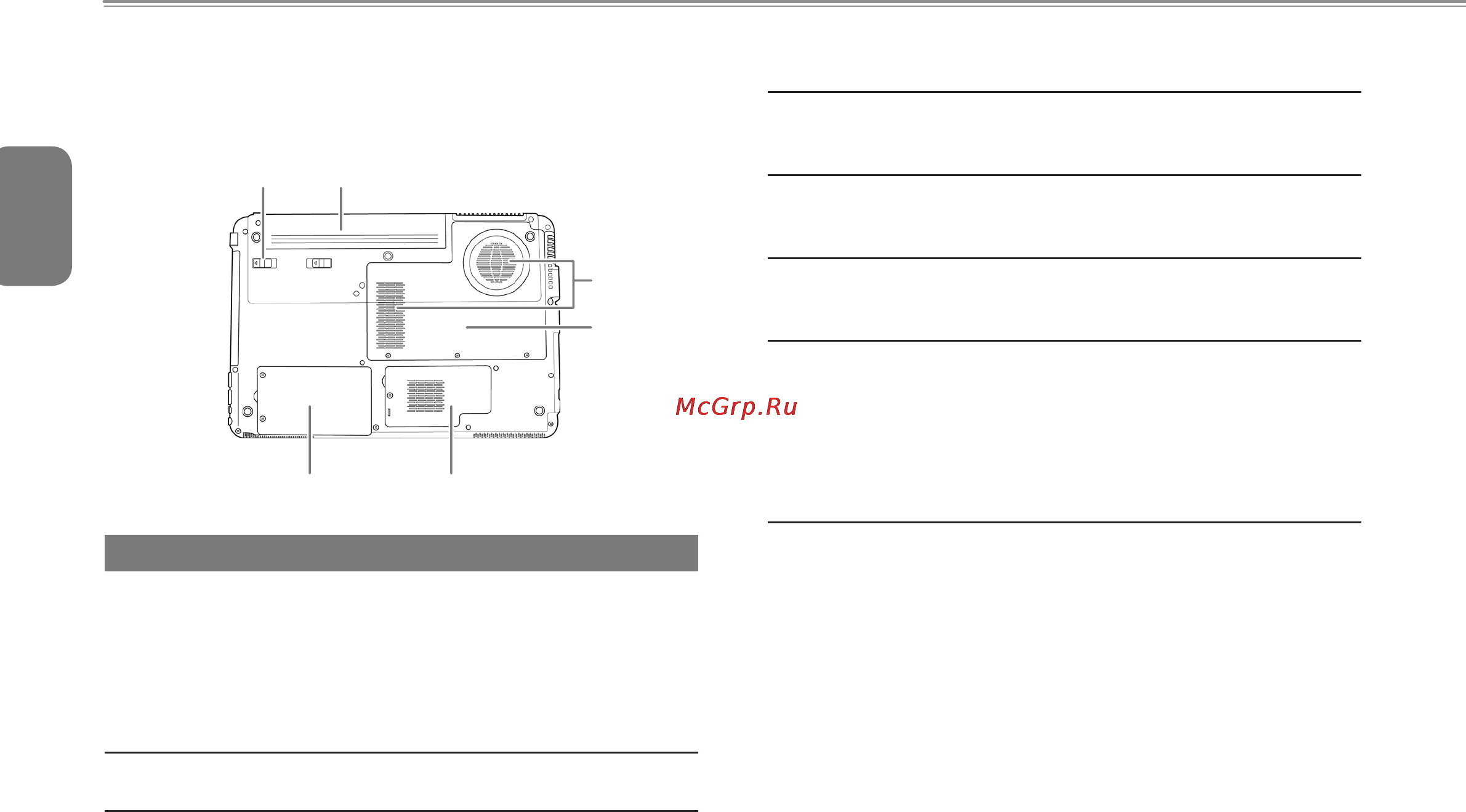

1.7 Bottom View
The following is an overview of the bottom of the notebook.
12
3 4
5
6
NO. Item Function
1 Battery Bay
The battery bay contains the internal
Lithium-Ion battery. It can be unlatched
for the removal of the battery when stored
over a long period of time or for swapping
a discharged battery with a charged
Lithium-Ion battery, and latched in place
again.
2
Battery Release
Latch
Release the battery for removal.
3
HDD
Compartment
Cover
The HDD compartment contains the
computer's hard disk drive.
4
WiFi
Compartment
Cover
The Wi-Fi compartment contains the
Wireless LAN card (Not available in all
congurations).
5
RAM
Compartment
Cover
The memory compartment contains the
computer's memory modules.
6 Cooling Vents
These are open vents for the fan to
dissipate heat from the computer's internal
components. Do not block these or place
the computer in such a position that you
inadvertently allow the outlets to become
blocked. Do not cover the vents or place
any object into or over the vents.
