Вставка C

Вставка B

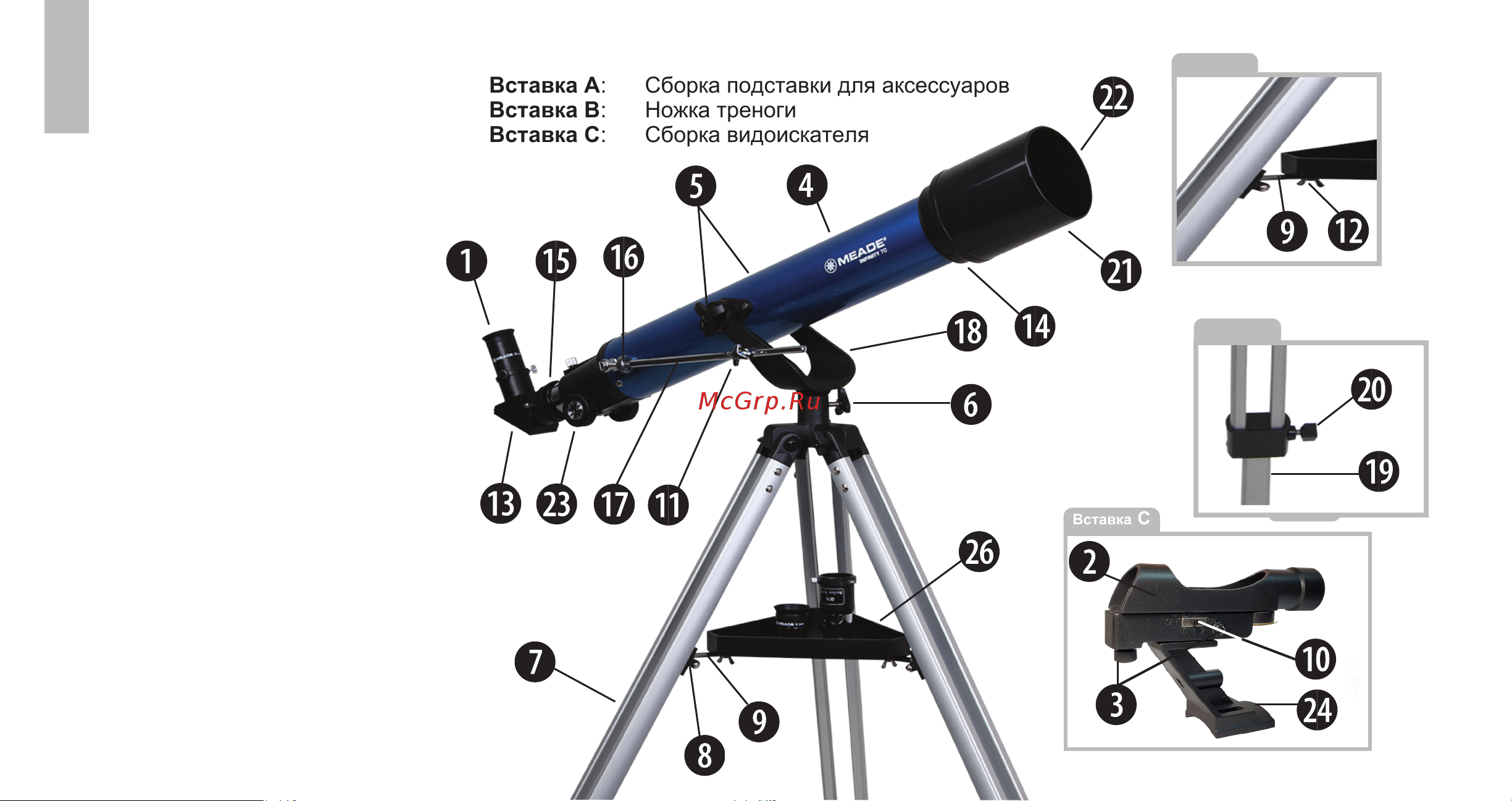

Рисунок 1: Альт-азимутальный телескоп-рефрактор Meade 60 и 70мм

Вставка A: Сборка подставки для аксессуаров

Вставка B: Ножка треноги

Вставка C: Сборка видоискателя

РИСУНОК 1

1. Окуляр

2. Видоискатель (см. Вставку С)

3. Винты регулировки видоискателя (2) (см.

Вставку С)

4. Оптическая труба в сборе

5. Вертикальные фиксирующие кольца

6. Горизонтальное фиксирующее кольцо

7. Ножки треноги

8. Стойки-фиксаторы ножек

9. Фиксатор ножки

10. Выключатель коллиматорного видоискателя

11. Запорное кольцо, фиксирующее телескоп по

высоте

12. Отверстие под болт крепления подставки для

аксессуаров (см. Вставку А)

13. Диагональная призма 90 градусов

14. Оправа линзы объектива

15. Выдвижной тубус фокусирующего устройства и

барашковые винты

16. Устройство точной регулировки стержня высоты

17. Стержень для регулировки высоты

18. Альт-азимутальная монтировка

19. Регулируемый выдвигаемый удлинитель ножек

(см. Вставку В)

20. Барашковый винт фиксатора ножки треноги (см.

Вставку В)

21. Защитный экран от конденсата/светозащитная

бленда объектива

22. Передняя крышка линзы (не показана)

23. Ручка фокусировки

24. Крепежная скоба видоискателя (см. Вставку С)

25. Установочные болты крепежной скобы

видоискателя и барашковые винты (не

показаны, см. Рис.4)

26. Подставка для аксессуаров

2

Вставка A
