УСТАНОВКА ТРЕНОГИ
Тренога является главной основой Вашего
телескопа и поставляется с завода
предварительно собранной; за исключением
подставки для аксессуаров. Высоту треноги
можно регулировать для комфортного
обзора.
Примечание: Номер в скобках, например
(3), относится к номерам деталей,
представленным на Рис.1.
1. Для регулировки треноги расставьте
ножки на равном расстоянии и
разместите ее на твердой поверхности.
2. Как отрегулировать высоту треноги:
а. Чтобы открыть зажим, поверните и
ослабьте барашковый винт (20) зажима
ножки.
b. Задвиньте внутреннюю часть ножки
(19) внутрь или выдвиньте ее наружу
до достижения нужной высоты.
Повторите то же действие с двумя
другими ножками.
с. Чтобы закрыть зажим, поверните и
затяните барашковый винт (20) зажима
ножки.
d. Повторите то же действие с двумя
другими ножками.
ПРИСОЕДИНЕНИЕ ПОДСТАВКИ ДЛЯ
АКСЕССУАРОВ
Подставка для аксессуаров помогает
стабилизировать треногу, а также она
является удобным держателем окуляров и
других аксессуаров Meade, таких как линзы
Барлоу.
1. Положите треугольную подставку для
аксессуаров (26) на фиксаторы ножек (9).
Совместите три отверстия в каждом углу
подставки для аксессуаров с отверстиями
с пазами на каждом фиксаторе ножки.

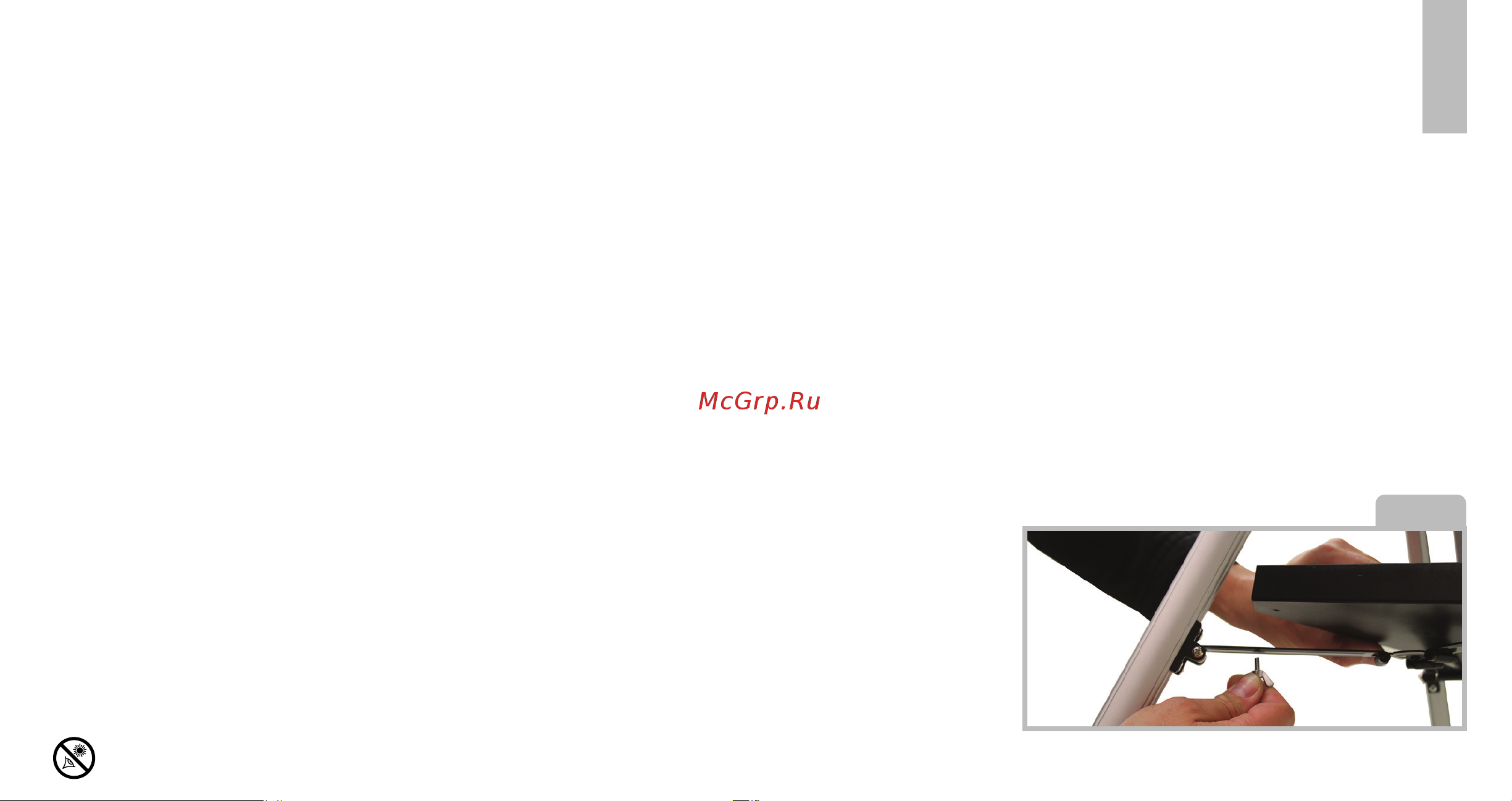

2. Наденьте входящие в комплект
барашковые гайки с тыльной стороны
каждого фиксатора ножки и на нижнюю
часть подставки для аксессуаров (см.
Рис. 2). Крепко затяните.
3. Повторите это действие на двух других
фиксаторах ножек.
КРЕПЛЕНИЕ ОПТИЧЕСКОЙ ТРУБЫ К
МОНТИРОВКЕ
Оптическая труба собирает удаленный свет,
который фокусируется в окуляре.
1. Снимите два фиксирующих кольца (5) с
монтировки оптической трубы.
2. Сдвиньте стержень для регулировки
высоты (17) в запорное кольцо,
фиксирующее телескоп по высоте (11).
3. Поместите оптическую трубу (4) между
вилками монтировки, направив ее, как
показано на Рис. 3.
4. Проденьте фиксирующие кольца (5) в
каждое отверстие на вилках монтировки и
крепко затяните.
МОНТАЖ ВИДОИСКАТЕЛЯ
Окуляр (1) имеет узкое поле обзора.
Поле обзора видоискателя (2) шире,
что облегчает процесс обнаружения
объектов. Видоискатель оснащен
красной точкой целеуказателя, что
облегчает процесс выравнивания положения
относительно цели.
1. Найдите два барашковых винта (25),
надетых на два болта (см. Рис.4) на
оптической трубе. Снимите барашковые
винты с трубы.
2. Соедините два отверстия на скобе
видоискателя с двумя болтами. Наденьте
скобу на болты. См. Рис. 1, вставка C.
3. Вновь наденьте барашковые винты на
болты и крепко затяните.
ПРИКРЕПИТЕ ЭЛЕКТРОННОЕ
ИЗОБРАЖЕНИЕ ДИАГОНАЛЬНОЙ
ПРИЗМЫ И ОКАЗАНИЯ
3
РИС. 2
Направление телескопа прямо на Солнце или на объекты рядом с ним нанесет непоправимый вред Вашим глазам. Не направляйте этот телескоп на Солнце или на объекты рядом с ним. Не смотрите в телескоп,
пока он двигается.
