2
Для предотвращения травм при проведе-
нии работ по обслуживанию измельчителя
выполняйте следующее:
- Остановите двигатель.
- Дождитесь полной остановки всех
движущихся частей и ножей измельчи-
теля.
- Для предотвращения случайного за-
пуска двигателя снимите высоко-
вольтный провод со свечи зажигания.
Транспортировка.
• Запрещается транспортировать из-
мельчитель с одного обрабатываемого
участка на другой при работающем
двигателе.
После использования.
• Не оставляйте измельчитель без при-
смотра с работающим двигателем.
Защитные устройства.
Защитные устройства предохраняют поль-
зователя от травм в процессе работы и
должны всегда находиться в исправном
состоянии.
Запрещается любыми способами усовер-
шенствовать или блокировать работу за-
щитных устройств.
Выключатель безопасности.
Выключатель безопасности должен быть
полностью нажатым пластиной обода
мешка-мусоросборника или желоба вен-
тилятора (опция). В противном случае,
двигатель не
запустится. Запрещается
использовать измельчитель без установ-
ленного мешка-мусоросборника или жело-
ба вентилятора.
Мешок-мусоросборник или желоб вен-
тилятора (опция).
Использовать измельчитель разрешается
только при установленном мешке-
мусоросборнике или желобе вентилятора.

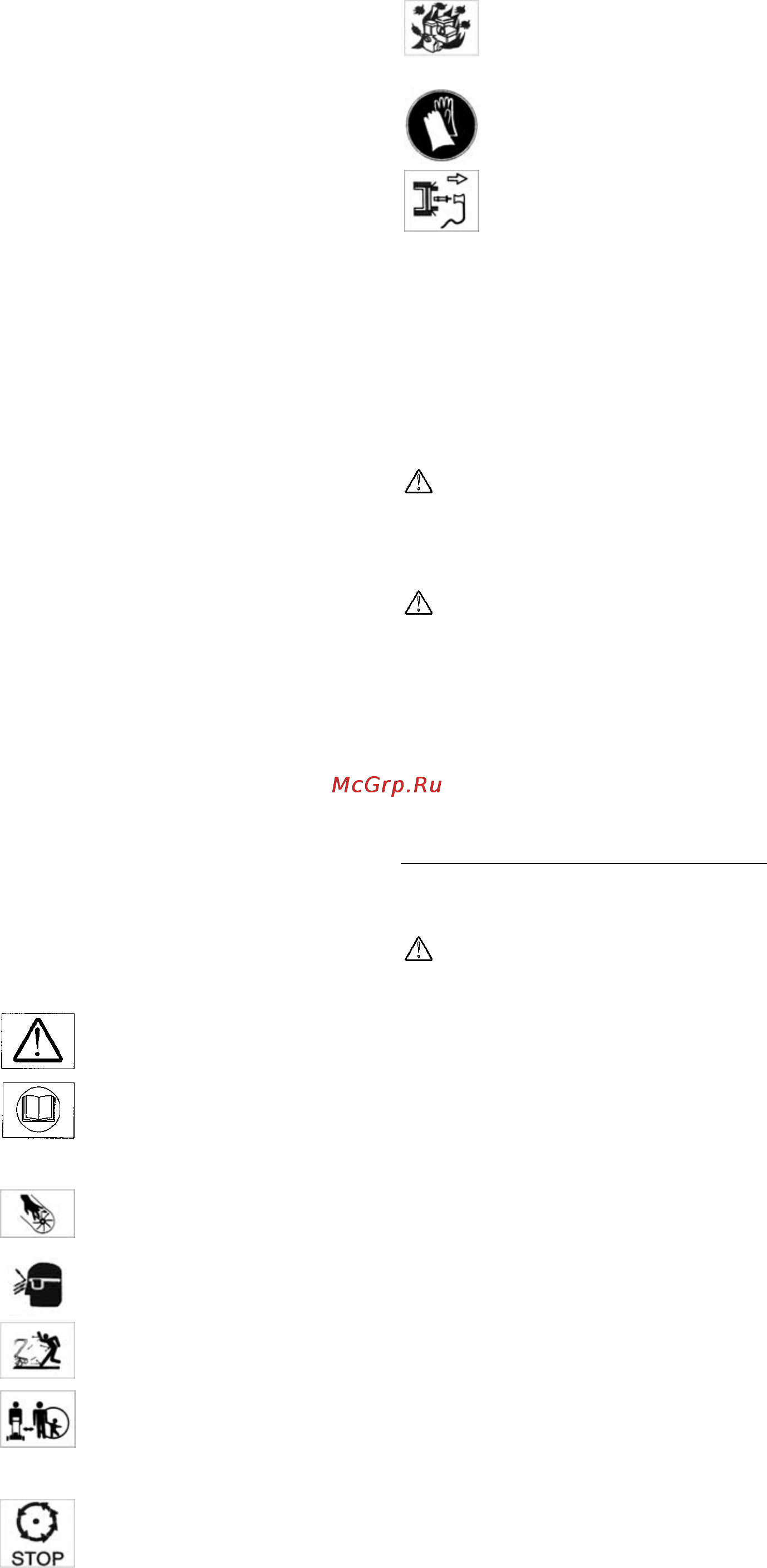

Предупреждающие символы.
На корпусе измельчителя крепятся на-
клейки с различными символами (пикто-
граммами), имеющими следующие значе-
ния:
Опасность получения травм или
возможность повреждений ок-
ружающих объектов.
Перед использованием измель-
чителя прочитайте Инструкцию
по эксплуатации и, особенно,
требования раздела "Для Вашей
безопасности".
Держите руки и ноги на расстоя-
нии от вращающихся ножей
измельчителя.
Используйте защитные очки или
маску.
Опасность получения травм
выбрасываемыми посторонними
предметами.
Посторонние лица, особенно
дети, а также домашние живот-
ные должны находиться на
безопасном расстоянии от рабо-
тающего измельчителя.
Перед проведением любых ра-
бот с измельчителем:
- остановите двигатель.
- дождитесь полной остановки
всех подвижных частей и но-
жей измельчителя.
- -снимите высоковольтный
провод со свечи зажигания.
Опасность пожара!
Очищайте двигатель и глуши-
тель от растительных остатков,
следов масла и бензина.
Используйте защитные перчат-
ки.
Перед проведением работ по
обслуживанию измельчителя
отсоедините высоковольтный
провод от свечи зажигания и
ознакомьтесь с рекомендациями
Инструкции по эксплуатации.
Обеспечьте сохранность наклеек на из-
мельчителе в течение всего периода его
эксплуатации.
Символы, приводимые в инст-
рукции по эксплуатации.
Приведенные ниже символы используются
в Инструкции по эксплуатации:
ОПАСНОСТЬ.
Используется для указания источников
опасности, связанных с работой измель-
чителя, при которых пользователи мо-
гут получить травмы.
ПРЕДУПРЕЖДЕНИЕ.
Используется для указания источников
опасности, связанных с неправильной
эксплуатацией измельчителя, которые
могут привести к его повреждениям.
Определение расположения
деталей и узлов.
Местоположение деталей и узлов измель-
чителя (слева или справа) определяется
со стороны рукоятки управления.
Сборка измельчителя.
Для предупреждения случайного запуска
двигателя снимите высоковольтный про-
вод со свечи зажигания.
Предупреждение.
Для облегчения транспортировки из-
мельчитель поставляется без масла в
двигателе. Поэтому перед первым за-
пуском залейте в двигатель требуемое
количество моторного масла, рекомен-
дованного типа (см. Инструкцию по экс-
плуатации двигателя).
Установка рукоятки управле-
ния.
Рис. 1.
1. Верхняя часть рукоятки управления.
2. Нижняя часть рукоятки управления.
3. Гайка-барашек.
4. Гайка-барашек.
5. Гайка-барашек (опция).
6. Направляющее кольцо шнура старте-
ра (опция).
7. Винт.
8. Желоб вентилятора (опция).
9. Мешок-мусоросборник.
10. Гибкий шланг (в зависимости от моде-
ли измельчителя).
• Соедините верхнюю и нижнюю части
рукоятки управления, и скрепите
их ме-
жду собой гайками-барашками (4) (см.
рис. 1).
• Снимите винты (7) и гайки-барашки (3) с
нижней части рукоятки управления.
Рис. 2.
1. Нижняя часть рукоятки управления.
2. Гайка-барашек.
3. Винт.
4. Шплинт.
5. Палец.
6. Кронштейны рукоятки управления.
• Снимите шплинты (4).
• Наденьте нижнюю часть рукоятки (1)
на пальцы кронштейнов (5) и зафикси-
руйте винтами (3),
гайками-барашками
(2) и шплинтами (4) (см. рис. 2).
• Медленно вытяните шнур стартера и
проденьте его через направляющее
кольцо (6). Затяните гайку направ-
ляющего кольца (5) (см. рис. 1).
Установка мешка-
мусоросборника.
Рис. 3.
1. Рукоятка-фиксатор мешка-
мусоросборника.
2. Рукоятка мешка-мусоросборника.
3. Шпилька.
4. Рычаг фиксатора.
5. Выключатель безопасности.
6. Пластина обода.
7. Ремешки.
8. Рукоятка управления.
• Возьмитесь одной рукой за рукоятку (2)
мешка-мусоросборника, а другой рукой
потяните за рычаг фиксатора (4) в на-
правлении двигателя. Наденьте обод
мешка-мусоросборника на выходное
отверстие измельчителя.
• Отпустите
рычаг фиксатора (4). Для
фиксации мешка-мусоросборника ры-
чаг фиксатора должен находиться
сверху пластины обода (6).
• Наденьте рукоятку-фиксатор мешка-
мусоросборника (1) на рукоятку управ-
ления (8).
• Перекиньте ремешки (7) через нижнюю
часть рукоятки управления и зафикси-
руйте на шпильках (3).
Примечание: Выключатель безопасности
(5) должен быть полностью нажатым пла-
стиной обода (6). В противном
случае,
двигатель не запустится.
Установка желоба вентилятора
(опция).
Рис. 4.
1. Желоб вентилятора.
2. Пластина обода.
3. Выключатель безопасности.
4. Рычаг фиксатора.
Возьмите одной рукой желоб вентилятора
(1), а другой рукой потяните за рычаг фик-
сатора (4) в направлении двигателя. На-
деньте обод желоба вентилятора на вы-
ходное отверстие измельчителя.
Отпустите рычаг фиксатора (4). Для фик-
сации желоба вентилятора рычаг фикса-
тора должен находиться
сверху пластины
обода (2).
При работе измельчителя в качестве вен-
тилятора установите желоб пылесоса в
верхнее положение (см. раздел “Работа”).
Примечание: Выключатель безопасности
(5) должен быть полностью нажатым пла-
стиной обода (2). В противном случае,
двигатель не запустится.
Установка гибкого шланга (в
зависимости от модели измельчи-
теля).
