1. ОБЩАЯ ИНФОРМАЦИЯ
1.1. Полотенцесушитель водяной предназначен для использования в системе горячего
водоснабжения (ГВС) для сушки текстильных изделий, а также для обогрева ванных, душевых,
туалетных комнат и других помещений.
1.2. Изделие изготавливается в соответствии с требованиями ТУ 25.99.29-001-63502961-2017,
конструкторской документации, утвержденной в установленном порядке с соблюдением
санитарно-эпидемиологических требований.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Полотенцесушитель водяной Oasis Eco выполнен из высоколегированной
коррозионностойкой нержавеющей стали. При производстве используются трубы с круглым,
квадратным, прямоугольным и овальным сечением, которые изготавливаются методом
аргонодуговой сварки.
2.2. Вид обработки - полировка, покраска.
2.3. Давление рабочее - до 9 атм.
2.4. Испытано под давлением 15 атм.
2.5. Температура теплоносителя - до 115° С
3. КОМПЛЕКТАЦИЯ
Для H-образного полотенцесушителя:
Полотенцесушитель водяной - 1 шт.
Заглушка - 1шт.
Заглушка с воздухоотводчиком (кран Маевского) - 1 шт.
Крепление телескопическое - 4 шт. для модели с нижнем подключением,
2 шт. для модели с боковым подключением.
Упаковка - 1 шт.
Инструкция по эксплуатации с гарантийным талоном - 1 шт.
Для M и U-образного полотенцесушителя
Полотенцесушитель водяной - 1 шт.
Упаковка - 1 шт.
Инструкция по эксплуатации с гарантийным талоном - 1 шт.
4. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПОЛОТЕНЦЕСУШИТЕЛЯ
Транспортировку полотенцесушителя в упакованном виде можно осуществлять любым видом
крытого транспорта при условиях соблюдения правил перевозки грузов, исключающих
механические повреждения изделия. Хранение полотенцесушителя допускается в закрытом
сухом помещении.
5. ПРАВИЛА МОНТАЖА И ЭКСПЛУАТАЦИИ
5.1. Монтаж полотенцесушителя должен осуществляться только сертифицированными
специалистами-сантехниками, имеющими доступ к работе с инженерными сетями, в
присутствии представителя РЭУ с составлением Акта приемки и соблюдением «Правил и норм
технической эксплуатации жилищного фонда».
5.2. Монтаж полотенцесушителя к системе ГВС осуществляется параллельно к основной
магистрали.
5.3. Полотенцесушитель должен быть установлен с согласия жилищно-эксплуатационных служб
согласно СНиП 2.04.01-85 и правилам эксплуатации жилых помещений с после дующим
испытанием и составлением Акта приемки выполненных работ .
5.4. Максимальное рабочее давление, на которое рассчитан полотенцесушитель, - 9 атм. Если
рабочее давление в системе ГВС выше указанного, то следует предусмотреть установку
редуктора, ограничивающего давление до 9 атм.
5.5. Подключение полотенцесушителя к трубам системы горячего водоснабжения
осуществляется при помощи фитингов согласно схемам, представленным ниже.
5.6. Полотенцесушитель навешивается на телескопические крепления, зафиксированные на
стене, согласно схемам

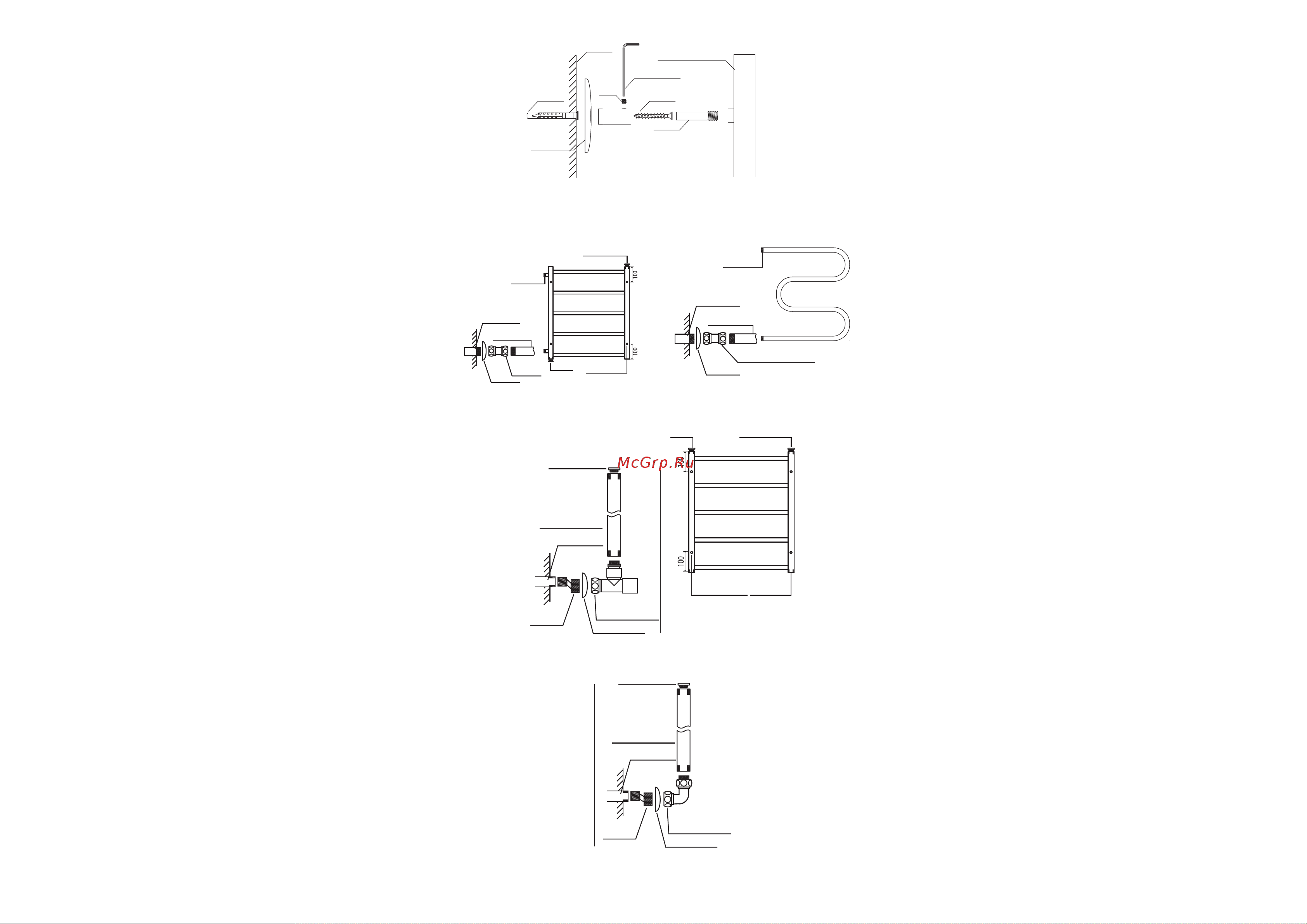

Схема монтажа изделия к стене с помощью телескопических креплений
стена
шестигранник
дюбель
саморез*
гужон
втулка
отражатель
полотенцесушитель
*Диаметр шляпы самореза не больше 7,5 мм
Схема бокового подключения для
H-образных полотенцесушителей
Схема бокового подключения для
M и U-образных полотенцесушителей
заглушка
с воздухоотводчиком
магистраль ГВС
поло
т
енцесушитель
соединение
прямое/
угловое 1"
отражатель
крепление
телескопическое
заглушка
внешняя
резьба 1"
магистраль ГВС
полотенцесушитель
соединение
прямое/угловое 1" или 3/4"
отражатель
внешняя
резьба 1"
или 3/4"
Схема нижнего подключения
Нижнее по
дключение 1.
Подключение вентилями
полотенцесушитель
магистраль ГВС
вентиль запорный
угловой
г/ш 3/4"x1/2"
эксцентрик
1/2"x3/4"
отражатель 3/4"
заглушка
крепление
телескопическое
заглушка
заглушка
с воздухоотводчиком*
внутренняя
резьба 1/2"
соединение
угловое
г/ш 3/4"х1/2"
заглушка
полотенцесушитель
магистраль ГВС
эксцентрик
1/2"x3/4"
отражатель 3/4"
Нижнее подключение 2. Подключение уголками
Заглушки входят в комплектацию полотенцесушителя и уже установлены производителем
на заводе. Во избежание протечек заглушек не рекомендуется выкручивать и менять их
при установке. Заглушка с воздухоотодчиком (кран Маевского) и заглушка располагаются в
верхней части полотенцесушителя.
5.7. Для сохранения полировки поверхности не рекомендуется применять абразивные моющие
средства.
5.8. Нагрузка на полотенцесушитель не должна превышать 5кг.
5.9. В соответствии с главой 1.7, 7.1, 7.2 ПУЭ и СНиП 3.05.06 все металлические приборы в
ванных комнатах, в том числе полотенцесушители, должны быть заземлены. Заземление
полотенцесушителя должно осуществляться сертифицированным специалистом.
6. ПОРЯДОК УСТАНОВКИ
6.1. Перекрыть подачу горячей воды в стояке с помощью предназначенных для э того вентилей.
6.2. Демонтировать старую конструкцию и соединения, если они есть.
6.3. Приложить полотенцесушитель к поверхности стены и наметить отверстия под крепления.
6.4. Просверлить отверстия в намеченных местах и установить в них дюбеля под крепеж (дюбеля
в комплектацию не входят).
6.5. Зафиксировать телескопическое крепление с помощью крепежа.
6.6. Навесить полотенцесушитель на крепления, закрепить винтами с помощью шестигранного
ключа.
6.7. Проверить затяжку резьбовых соединений, наличие прокладок на соединениях.
7. УТИЛИЗАЦИЯ ИЗДЕЛИЯ
Изделие подвергается утилизации в соответствии с нормами, правилами и способами,
действующими в месте утилизации.
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует работоспособность полотенцесушителя в течение 5 лет со дня
продажи при условии соблюдения правил монтажа, эксплуатации, а также условий хранения и
транспортировки изделия. Срок эксплуатации полотенцесушителя не ограничен.
9. В ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ МОЖЕТ БЫТЬ ОТКАЗАНО:
- при несоблюдении правил монтажа,
- при осуществлении монтажа несертифицированными специалистами;
- при нарушении схем подключения, указанных в данном руководстве по эксплуатации.
- при несоблюдении правил хранения, транспортировки и эксплуатации;
- при ремонте или переделке изделия посторонними лицами;
- при механических повреждениях;
- при воз действии химических веществ;
- при выходе полотенцесушителя из строя по вине владельца, при использовании
полотенцесушителя не по его функциональному назначению;
- при повреждении полотенцесушителя, вызванном стихией, по жаром, бытовыми факторами;
- при наличии признаков электрокоррозии;
-при предъявлении претензий на комплектующие, приобретенные самостоятельно.
Полотенцесушитель, вышедший из строя в течение гарантийного срока, подлежит возврату с
приложением паспорта со штампом ОТК и гарантийного талона с отметкой о продаже, акта ввода
(приемки) изделия в эксплуатацию, а также заполненного акта возврата изделия через
розничную сеть торговли в полной комплектации и с указанием причины возврата. В случае
отсутствия отметки о продаже через сеть розничной торговли гарантийный срок отсчитывается
со дня изготовления изделия.
