WHR-HP-GN / WHR-HP-G300N Руководство пользователя 10
Глава 1. Введение

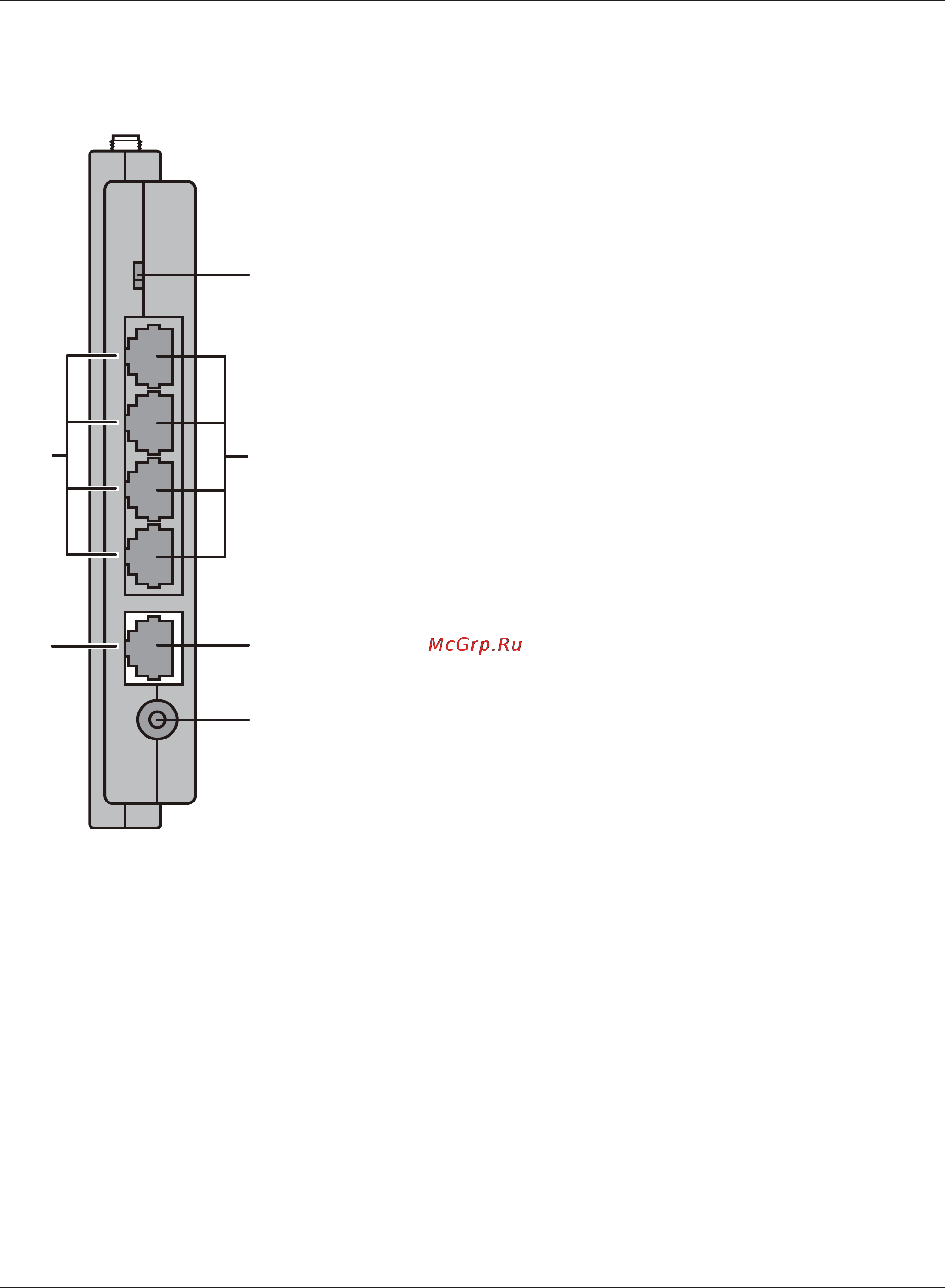

Задняя панель
7
Переключатель маршрутизатора
Переключает маршрутизатор между режимами включен,
выключен и авто.
Включен: Маршрутизатор включен (режим
маршрутизатора).
Выключен: Маршрутизатор выключен (режим моста/
точки доступа).
Автоматический режим:
Автоматически переключается между
режимами в зависимости от того,
определен ли другой маршрутизатор,
подключенный к порту Интернет. По
умолчанию переключатель настроен на
режим авто.
8
ИНДИКАТОР ЛОКАЛЬНОЙ СЕТИ (зеленый)
Включен: Подключено устройство Ethernet.
Мигание: Устройство Ethernet выполняет обмен
данными.
9
Порт локальной сети
Компьютер, концентратор или другие устройства
Ethernet подключаются к
этим портам. Коммутируемый
концентратор поддерживает подключения со скоростью
10 Мбит/с, 100 Мбит/
с.
10
Индикатор подключения к сети Интернет (зеленый)
Включен: Порт Интернет (WAN) подключен.
Мигание: Порт Интернет передает данные.
11
Порт сети Интернет К этому порту подключается кабель или модем DSL.
Поддерживаются подключения со скоростью 10 Мбит/с и
100 Мбит/с. В режиме моста/точки доступа (маршрутизатор
выключен) порт Интернет становится обычным портом
локальной сети, увеличивая число доступных портов
локальной сети до 5.
12
Разъем питания
постоянного тока К нему подключается комплектный адаптер переменного тока.
