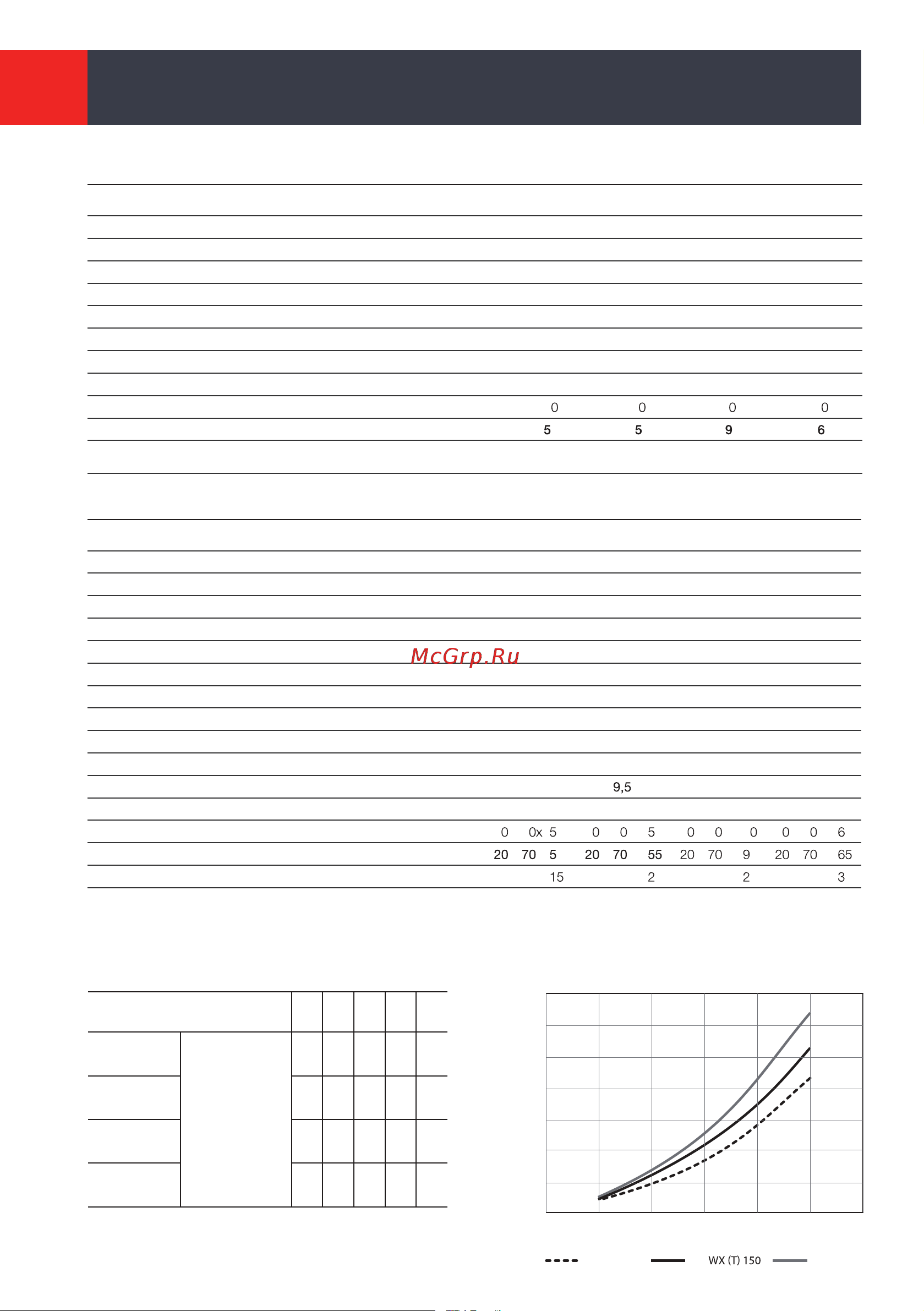

Размеры и присоединения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование На схеме Ед. изм. RTWX 100 RTWX 150 RTWX-T 150 RTWX 200
Слив воды из бойлера h1 дюйм 3/4" 3/4" 3/4" 3/4"
Вход холодной воды h2 дюйм 3/4" 3/4" 3/4" 3/4"
Выход теплообменника h3 дюйм 3/4" 3/4" 3/4" 3/4"
Вход теплообменника h4 дюйм 3/4" 3/4" 3/4" 3/4"
Контур рециркуляции h5 дюйм 3/4" 3/4" 3/4" 3/4"
Отверстие под датчик бойлера h6 мм
Ø8 Ø8 Ø8 Ø8
Выход горячей воды h7 дюйм 3/4" 3/4" 3/4" 3/4"
Внутренний диаметр бойлера d мм 460 460 460 460
Внешний диаметр бойлера D мм
52
52 52 52
Высота L мм
7
0 10 5 10 0 12 5
Магниевый анод
Верхняя
крышка
мм
М6 22х350 М6 22х350 М6 22х350 М6 22х350
Наименование Ед. изм. RTWX 100 RTWX 150 RTWX-T 150 RTWX 200
Полезный объем л 100 150 150 200
Площадь теплообменника м
2
0,64 0,73 0,73 0,83
Номинальная тепловая мощность теплообменника* кВт 24 30 30 35
Максимальное давление в бойлере МПа 0,6 0,6 0,6 0,6
Максимальное давление в теплообменнике МПа 1 1 1 1
Максимальная температура в бойлере С° 90 90 90 90
Максимальная температура в теплообменнике С° 110 110 110 110
Производительность ГВС* л/ч 590 645 645 700
Подвод теплоносителя - Сзади Сзади Сверху Сзади
Подключение ГВС - Сзади Сзади Сверху Сзади
Масса прибора Нетто
кг
23 2
31 35
Масса прибора Брутто
кг
25 31,5 33 37
Габариты, без патрубков и заглушки ТЭНа, (ШхГхВ)
мм
52
х52 7 0 52 х52 х10 5 52 х52 х102 52 х52 х12 5
Габариты, с патрубками и заглушкой ТЭНа, (ШхГхВ)
мм
5
х5 х7 0 5 х5 х10 5 х5 х10 0 5 х5 х12
Габариты упаковки, (ШхГхВ)
мм
610х610х8
610х610х11 0 610х610х11 0 610х610х13 0
3.3 Технические характеристики
Таблица гидравлических сопротивлений
для бойлеров AQUATEC INOX
График потери напора воды RTWX 100,
RTWX 150, RTWX-T 150, RTWX 200
Количество нагреваемой
воды м
3
/час
1 2 3 4 5
RTWX 100
Гидравлическое
сопротивление
(мбар)
24 84 176 299 450
RTWX 150
29 106 220 358 526
RTWX-T 150
29 106 220 358 526
RTWX 200
34 121 250 420 640
*При температуре теплоносителя 85°С и нагреве воды от 10°С до 45°С
0 1000 2000 3000 4000 5000 6000
700
600
500
400
300
200
100
0
Гидравлическое
сопротивление (мбар)
RTWX 100
RT
RTWX 200
