Norsk 9

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr.

Alt etter modell kan det være ulike leveringsomfang (se

emballasjen).

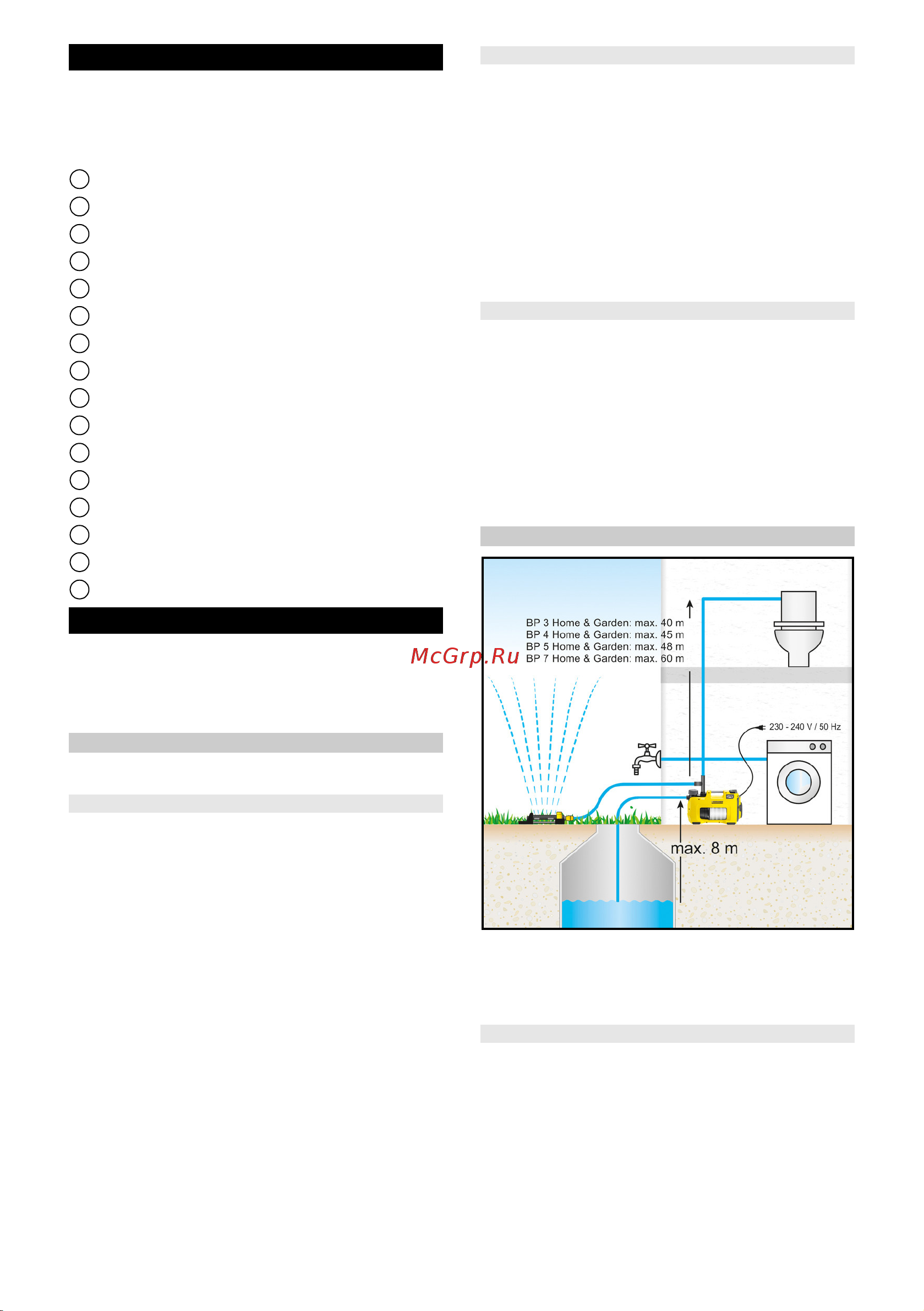

Figurer, se grafikkside

Figur A

1 Tilkoblingsadapter for pumper G1

2 Tilkobling G1 (33,3 mm), sugeledning (inngang)

3 Påfyllingsstuss

4 Forfilter og integrert returventil

5 Lokk

6 Deksel 2-veis tilkoblingsadapter

7 2-Veis tilkoblingsadapter for pumper G1

8 Tilkobling G1 (33,3 mm), trykkledning (utgang)

9 PÅ/AV-bryter

10 Kabeloppbevaring og nettkabel med støpsel

11 Feilmelding

12 Gummiføtter

13 LED “Feil på sugeside”

14 LED “Feil på trykkside”

15 Kabelclip

16 Åpningshjelp

Igangsetting

Vi anbefaler bare å bruke original Kärcher sugeslanger,

filterkomponenter og slangekoblinger. Dersom det bru-

kes komponenter fra andre produsenter, kan det oppstå

funksjonsfeil ved innsugning av transportvæsken, spe-

sielt dersom det brukes bajonett-tilkoblingssystemer.

Mobil bruk

Merknad

Allerede små utettheter fører til funksjonsfeil.

Koble til sugeslangen

Merknad

Vi anbefaler å bruke en sugeslange med tilbakestrøm-

ningsstopp. Tilbakestrømningsstoppen forkorter

gjeninnsugningstiden, da den forhindrer at innsugnings-

slangen tømmer seg etter at det har blitt tatt ut vann.

Ikke monter tilbakestrømningsstoppen direkte på pum-

pen.

Merknad

Dersom det skal transporteres vann med sandinnhold,

anbefaler vi å bruke et ekstra forfilter. Forfilteret skal

monteres mellom innsugningsslangen og pumpen.

For informasjon som gjelder tilbakestrømningsstopp og

forfilter, se kapittel Tilbehør og reservedeler.

1. Skru inn tilkoblingsadapteren i pumpens innsug-

ningskobling (inngang) og stram den til med hån-

den.

Figur B

2. Koble til en vakuumfast innsugningsslange.

Koble til trykkledningen

1. Skru inn den 2-veis tilkoblingsadapteren i pumpens

trykktilkobling (utgang) og stram den til med hån-

den.

Figur C

Den 2-veis tilkoblingsadapteren gjør det mulig å dri-

ve 2 apparater (f.eks. vaskemaskin og sprinkleran-

legg) samtidig. Den kan monteres slik at enten

begge utganger på siden eller en utgang på siden

og en utgang oppe kan brukes.

Figur D

2. Koble til trykkledningen

3. Dersom bare én utgang brukes, må utgangen som

ikke brukes lukkes med den vedlagte kappen.

Fylle pumpen

1. Skru av dekselet på påfyllingsstussen med hånden,

eller bruk et skrutrekkerskaft (maks. 8 mm diame-

ter).

2. Fyll pumpen med vann opp til randen via påfyllings-

stussen.

Figur F

3. Skru dekselet på påfyllingsstussen og stram den til

med hånden eller idet du bruker et skrutrekkerskaft.

4. Dersom de er installert, må stoppeventilene i trykk-

ledningen åpnes (se kapittel Trykkutjevning og

trykkavlastning.).

Fast installasjon

1. Koble til innsugningsslangen og trykkledningen (se

kapittel Mobil bruk).

Ved en fast installasjon skal det ikke brukes hurtig-

koblinger, men skruforbindelser.

2. Fylle pumpen (se kapittel Fylle pumpen).

Feste pumpen

Ved en fast installasjon kan pumpen skrus fast på en

egnet overflate.

1. Trekk ut gummiføttene på begge sider av huset og

vri dem.

Figur G

2. Sett gummiføttene inn i huset

3. Skru fast pumpen på en jevn flate med egnede skru-

er.
