УСТАНОВКА ПРИБОРА

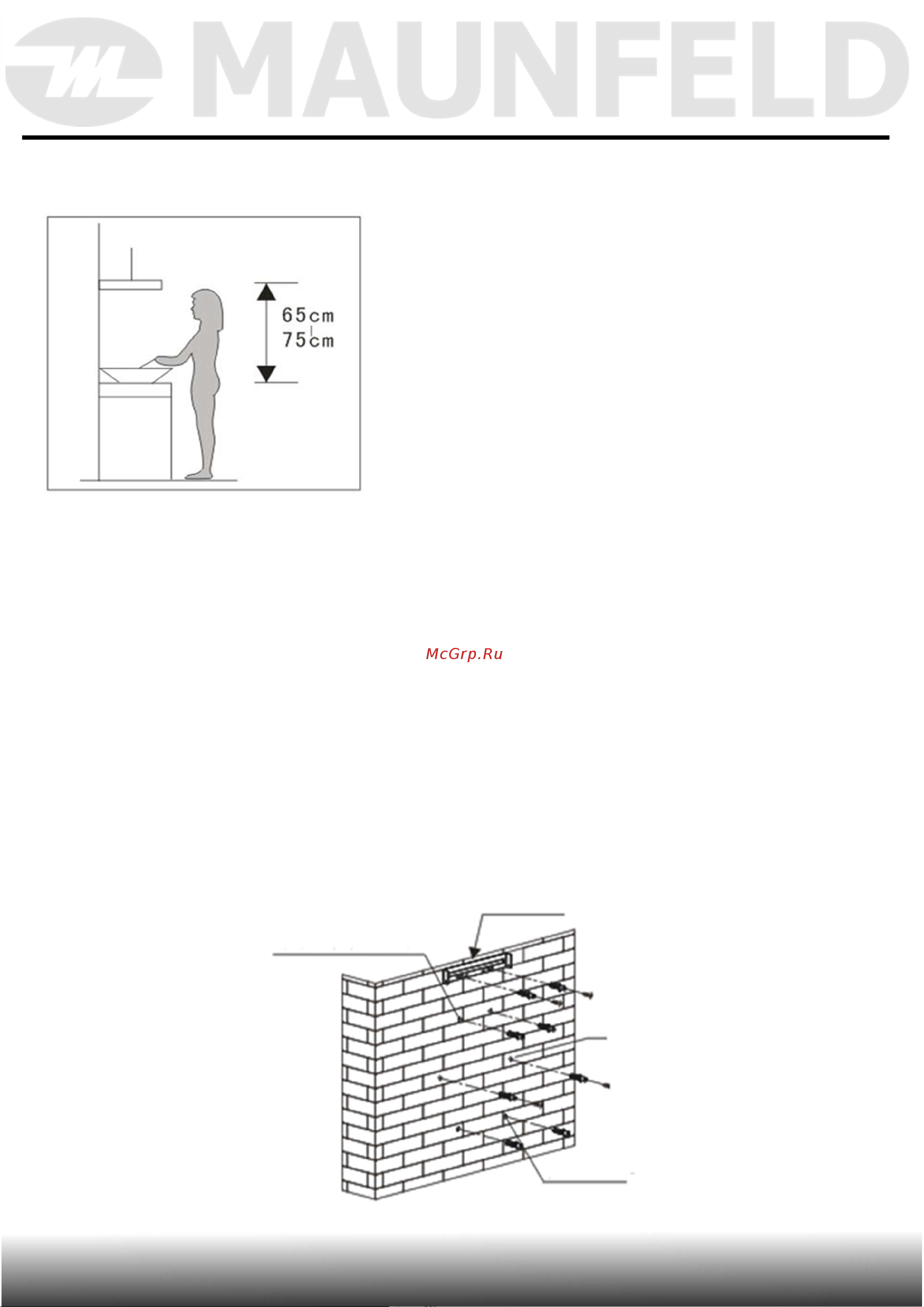

1. Убедитесь, что расстояние

от нижней части вытяжки

до конфорок составляет

не менее 65 см для электрической

плиты и не менее 75 см

для газовой.

www.maunfeld.ru

-9-

ПОРЯДОК МОНТАЖА

В ходе установки прибор должен быть

отключен от сети электропитания.

2. Наметьте на стене и просверлите восемь отверстий диаметром

8 мм, как указано на рисунке. Верхние отверстия – места

крепления скобы для внутреннего кожуха, которая будет

располагаться в самой высокой точке кожуха.

3. Вставьте в отверстия дюбели. Привинтите скобу для

внутреннего кожуха двумя винтами ST4*40 мм.

4. Затяните саморезы ST4x8 мм в отверстия для крепления

корпуса вытяжки, оставив расстояние между стеной и головкой

самореза в 3-5 мм. На эти саморезы будет вешаться вытяжка.

Отверстия для скобы крепления

внутреннего кожуха

Отверстия для крепления

корпуса вытяжки

Отверстия для

обеспечения

безопасности

Отверстия для скобы крепления

внешнего кожуха
