БЫСТРЫЙ СТАРТ

TR-900/1800/2100-55-kit

Выбор оптимального расположения внешней антенны.

Желательно установить антенну в зоне прямой видимости базовой станции опера-

тора сотовой связи (рисунок 3).

1. Используйте сотовый телефон для поиска лучшего сигнала сотовой сети. Измерь-

те сигнал, принудительно переведя телефон в режим 2G, 3G и 4G. По возможности

обойдите вокруг здания, в котором необходимо усилить сигнал, и определите,

с какой стороны поступает наилучший сигнал.

2. Сделайте несколько звонков, чтобы убедиться в правильности места установки

внешней антенны.

Монтаж внешней антенны.

Надёжно закрепите внешнюю антенну снаружи помещения, в месте наилучшего

сигнала (рисунок 4).

1. Наведите внешнюю антенну с максимально возможной точностью на базовую

станцию оператора связи.

2. При установке внешней антенны выше кровли для защиты от попадания молнии

используйте заземление и/или грозозащитные компоненты.

Монтаж внутренней антенны.

Установите внутреннюю антенну на стене в помещении, в котором необходимо

улучшить связь (рисунок 5).

1. Обеспечьте необходимую электромагнитную развязку между внешней и внутрен-

ней антеннами, используя экранирующие и поглощающие свойства перегородок

и стен в помещении.

2. Минимальное рекомендуемое расстояние между внешней и внутренней антенна-

ми — 15 метров.

Установка и подключение усилителя.

Установите усилитель в помещении согласно схеме на рисунке 6.

1. Расположите усилитель на расстоянии не менее 1 метра от нагревательных прибо-

ров. Подключите кабельные сборки от антенн к усилителю.

2. Подключите штекер адаптера питания из комплекта поставки к разъёму «ПИТАНИЕ»

усилителя. Подключите адаптер питания к розетке электрической сети 220 В.

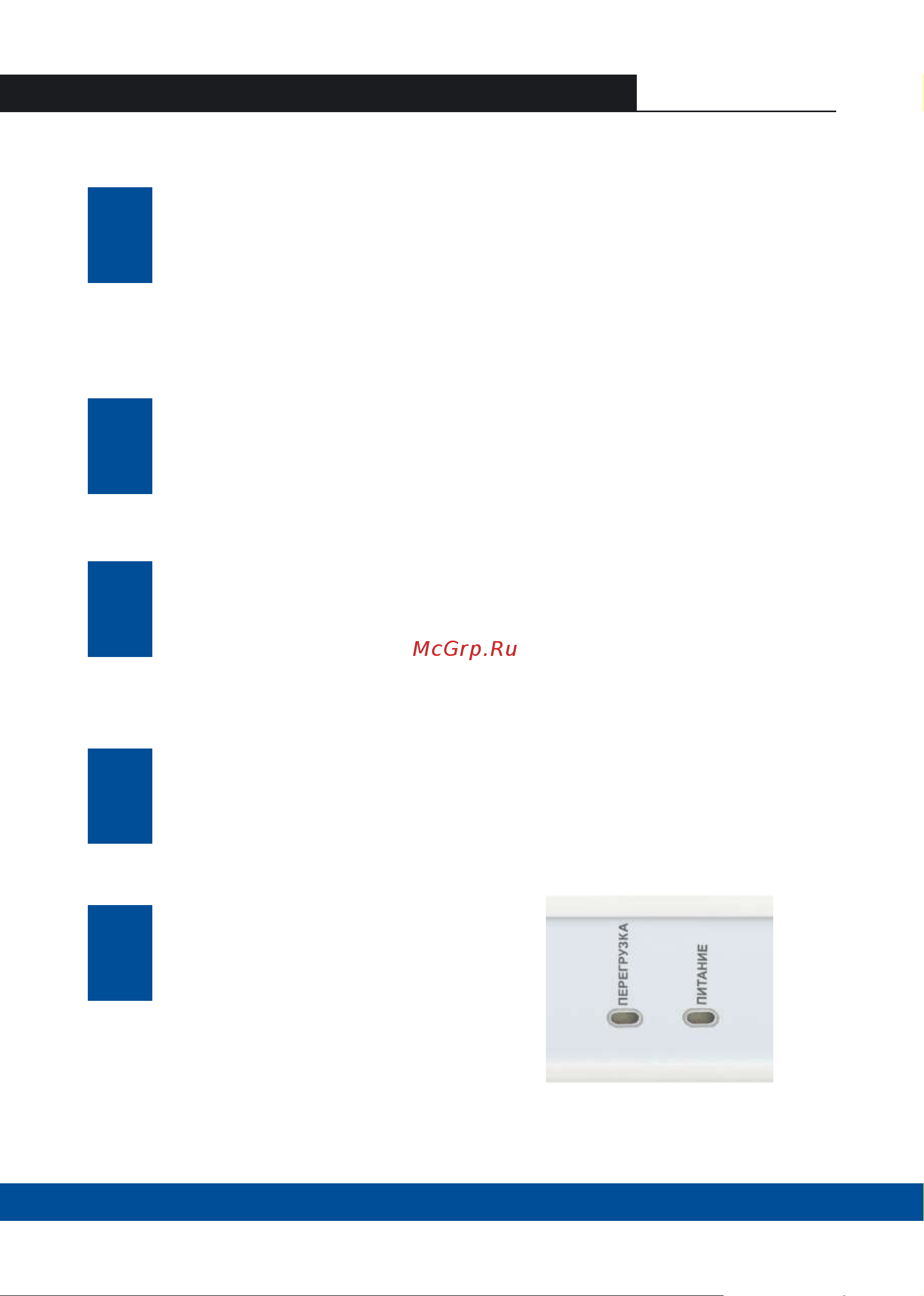

Индикация работы усилителя.

Светодиодные индикаторы помогут

правильно настроить усилитель.

1. Индикатор «ПИТАНИЕ» горит постоянно.

2. При нормальной работе индикатор

«ПЕРЕГРУЗКА» не горит.

ШАГ 1

ШАГ 2

ШАГ 3

ШАГ 4

ШАГ 5
