ИНДИКАЦИЯ НА ЛИЦЕВОЙ ПАНЕЛИ УСИЛИТЕЛЯ

ВНЕШНИЙ ВИД И ИНДИКАЦИЯ УСИЛИТЕЛЯ

TR-900/1800/2100-55-kit

Условия, при которых индикаторы светятся

Индикатор светится при подаче питания к усилителю.

Уровень входного или выходного сигнала одного из диапазонов

достиг предельного значения или превысил его. Возможно возникно-

вение режима осцилляции (самовозбуждения) усилителя.

Постоянное свечение индикатора «ПЕРЕГРУЗКА» не допускается!

Если вызов не происходит, а индикатор «ПЕРЕГРУЗКА» светится,

следует отключить питание, разнести внешнюю и внутреннюю

антенны, используя в качестве изоляции стены и перегородки здания.

Допускается кратковременное свечение индикатора при совершении

вызова или передаче данны

х на малом расстоянии от телефона

до внутренней антенны.

LED-индикатор

«ПИТАНИЕ»

«ИСХ. СИГНАЛ»

«ПЕРЕГРУЗКА»

На лицевой панели усилителя размещены LED-индикаторы режимов работы (рисунок 1).

На тыльной стороне расположен вход для подключения внутренней антенны («ВНУТРЕННЯЯ

АНТЕННА»), вход для подключения внешней антенны («ВНЕШНЯЯ АНТЕННА») и разъём

питания («ПИТАНИЕ») для подключения адаптера питания (рисунко 2).

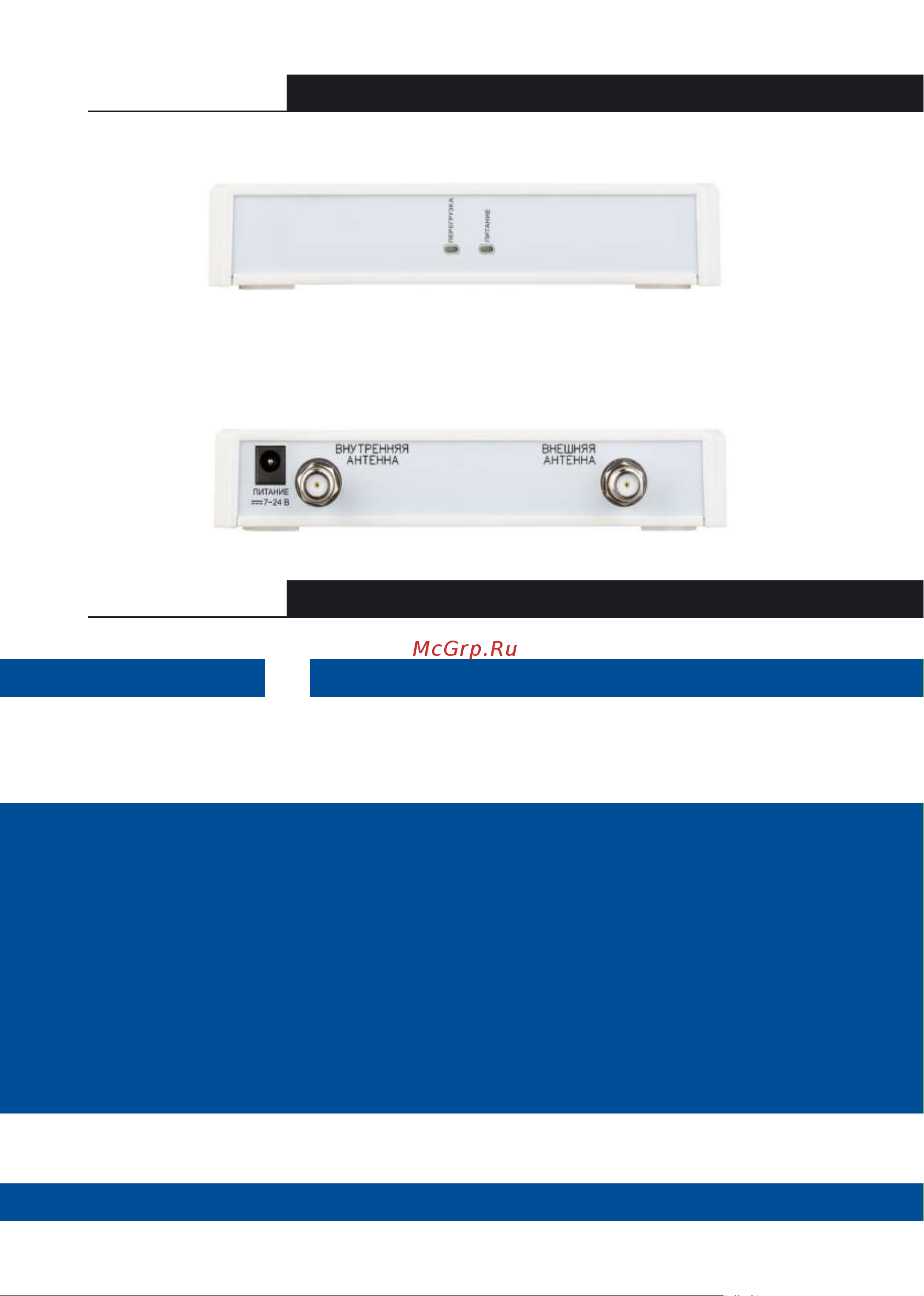

Рисунок 1. Лицевая панель усилителя с LED-индикаторами

Рисунок 2. Тыльная панель усилителя
