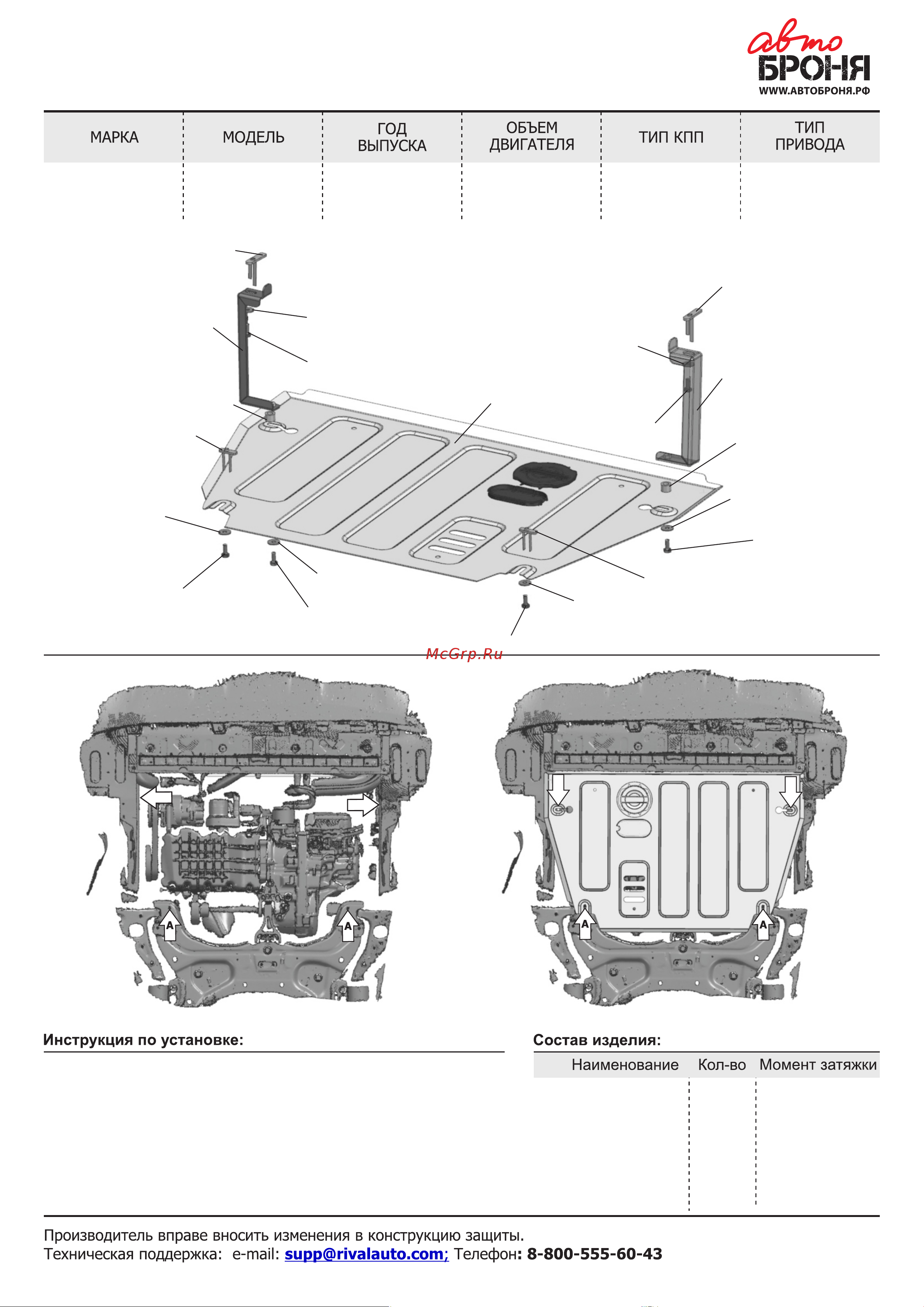

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА И КПП

111.03401.1

АКПП

GAC

Gs5

2018- 1.5

FWD

Болт М8х30

Втулка 15 мм

Гайка закладная М8 70/20

Гайка закладная М8 37/15

Защита

Кронштейн

Шайба 8

6 шт.

2 шт.

1 шт.

2 шт.

6 шт.

24 Нм

1. Установить гайки закладные М8 70/20 в позиции (Б). И гайки закладные М8 37/15

в позиции (А).

2. К закладным в позициях (Б) установить кронштейны на болты М8х30 с шайбой 8.

3. Закрутить на 2-3 оборота болты М8х30 с шайбами 8 в закладные в позициях (А).

4. Установить защиту: Заднюю часть завести на установленные болты в

позициях (А), переднюю часть закрепить к кронштейнам в позициях (В)

болтами М8х30 с шайбами 8, втулками 15 мм.

5. Затянуть все резьбовые соединения с необходимым усилием.

Использование пневмоинструмента запрещено.

Болт М8х30

Закладная М8 37/15

Шайба 8

Закладная М8 70/20

Болт М8х30

Шайба 8

Закладная М8 70/20

Болт М8х30

Шайба 8

Болт М8х30

Закладная М8 37/15

Втулка 15

Кронштейн

Защита
