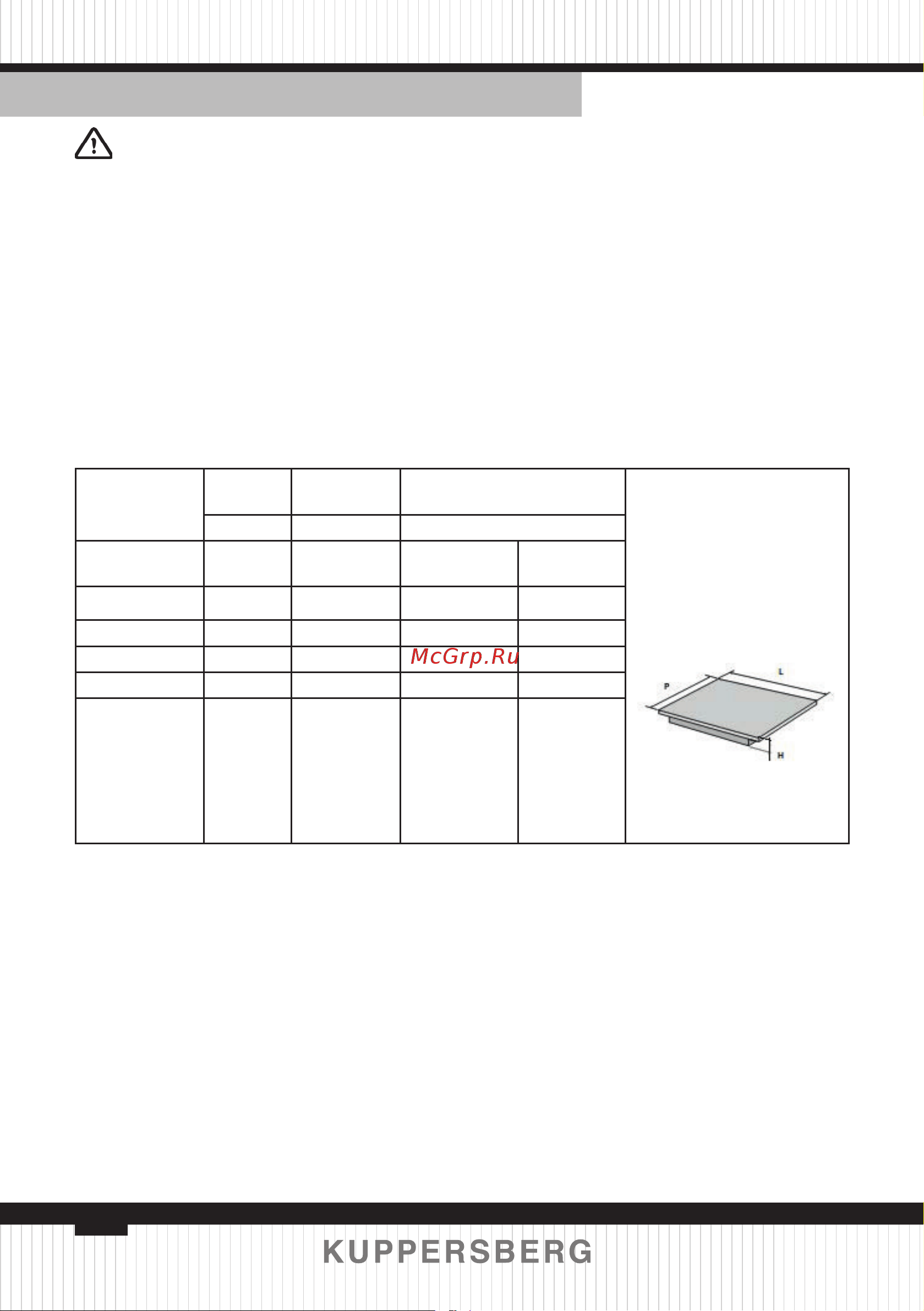

TECHNISCHER PASS DEUTSCH
Eingebautes kochofeld
INSTALLATIONSANLEITUNGEN
 Das Kochfeld kann in Möbel
eingebaut werden, deren Wände für
Temperaturen bis zu 65°C über der
Raumtemperatur ausgelegt sind (UNI
EN 30-1-1 und/oder CEI EN 60335-2-6).
 Installieren Sie das Gerät nicht in
der Nähe von brennbaren Materialien
(z.B.: Vorhänge, Planen, etc.).
L
Länge
P
Tiefe
H
Höhe
(mm) (mm) (mm)
Serie
Ober äche
Stahl oder Glas
30 320 520 40 46
45 450 520 40 46
60 590 520 40 46
70 680 520 40 46
90
9132
9710
9711
9143(MODELL)
9720(MODELL)
120
860
865
850
890
860
880
1180
520
520
510
525
410
510
410
40
-
-
-
51
78
51
46
-
-
-
57
84
57
 Das Gerät gehört zur Klasse 3. Es
kann nur mit einer einzigen Seitenwand
(auf der rechten oder linken Seite der
Ober äche) in einer Höhe über dem
Kochfeld angebracht werden, wobei die
Installationsabstände wie in der Abbil-
dung angegeben sind.
