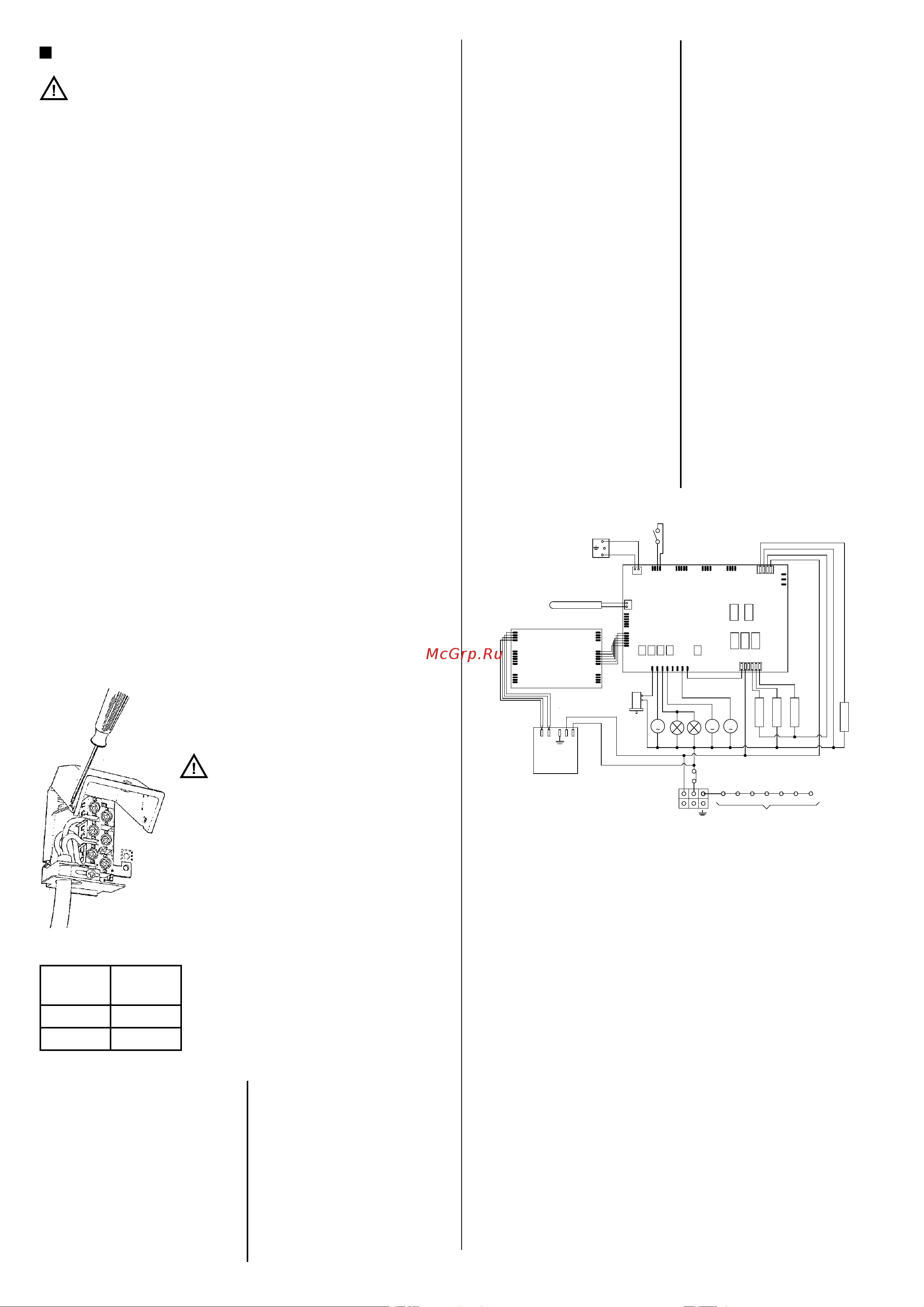

10
УСТАНОВКА - Подключение к электросети
Следующие инструкции предназначены для квалифицированного
лица, которое будет выполнять установку прибора, его настройку и техниче-
ское обслуживание, а также позаботится о том, чтобы эти операции выпол-
нялись максимально правильно и в соответствии с действующими нормами.
Важно: любую регулировку, техническое обслуживание и т. д. следует вы-
полнять после отключения электрической вилки прибора от сети.
Правила установки
Это оборудование соответствует следующим директивам:
ДИРЕКТИВА 2002/96/CE
ДИРЕКТИВА ПО НИЗКОВОЛЬТНОМУ ОБОРУДОВАНИЮ 2014/35/EU
ДИРЕКТИВА ПО ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ 2014/30/EU
РЕГЛАМЕНТ № 1935/2004 (контакт с пищевыми продуктами).
Установка должна выполняться профессионально и в полном соответствии с
действующими правилами монтажа электрооборудования.
В противном случае, производитель снимает с себя всякую ответственность.
В этом руководстве вы также найдете электрическую схему вашего прибора.
Приборы предназначены для подключения к сети с напряжением, указанным
на табличке технических данных.
Перед подключением прибора к сети убедитесь, что:
- характеристики электромагнитного выключателя или розетки могут выдер-
жать нагрузку прибора (см. данные на паспортной табличке);
- система электропитания имеет эффективное заземление.
Прибор поставляется с кабелем без вилки: подключение должно выпол-
няться с учетом того, что желто-зеленый кабель является заземляющим
проводом и ни в коем случае не должен прерываться.
Розетка должна быть видна и доступна, чтобы прибор можно было легко
отключить.
Для прямого подключения к сети необходимо, чтобы:
• предохранительный клапан и домашняя система могли выдержать нагрузку
прибора (см. паспортную табличку);
• система электропитания имела эффективное заземление;
• многополюсная розетка или выключатель с минимальным зазором между
контактами 3 мм были легко доступны после установки прибора;
• был встроен сетевой выключатель, в соответствии с правилами установки.
Желто-зеленый провод заземления ни-
когда не должен прерываться, даже выключа-
телем. Кабель питания должен быть располо-
жен так, чтобы он не соприкасался с
поверхностями, температура которых превы-
шает температуру окружающей среды более
чем на 50°C. Если вам необходимо заменить
кабель питания, обратитесь в сервисный
центр.
УСТАНОВКА - Электрические схемы Потребляемая мощность (кВт)
МОДЕЛЬ
кВт
(230 В)
OV60 3,2
OV91 3,4
Условные обозначения
00 Черный M Клеммные колодки
11 Коричневый MG Вертел
22 красный MP Микровыключатель дверцы
33 Белый N Нейтраль
44 Желтый NTC Датчик температуры
45 Желто-зеленый P Таймер/программатор
55 Серый P Таймер/часы
66 Синий R1 Верхний нагревательный элемент
С Переключатель R2 Нижний нагревательный элемент
CP Датчик камеры R3 Нагревательный элемент гриля
DU Восковый термопривод отвода пара R4 Круговой нагревательный элемент
EF Энкодер функций S1 Индикатор духовки
ET Энкодер термостата S2 Индикатор сети
F Фаза SD Плата дисплея
FLC Фильтр SE Переключатель
K1
Заземляющий провод клеммной
колодки
SP Силовая плата
K2
“ “ нижний нагревательный
элемент
SS Плата датчика
K3 “ “ вентилятор духовки T Термостат гриля
K4
“ “ круглый нагревательный
элемент
TF Термостат духовки
K5
“ “ верхний нагревательный
элемент
TS Защитный термостат
K6 “ “ лампа духовки 1 TT
Термостат кругового нагерва-
тельного элемента
K7 “ “ лампа духовки 2 TST
Предохранительный термостат кру-
гового нагревательного элемента
K8 “ “ вертел V Вентилятор духовки
K9
“ “ мотовентилятор кругового
нагревательного элемента
VT Вент. охлаждения
K11 “ “ термостат духовки SA Питание
K12 “ “ програм./счет. GL Гайка индикатора
K15 “ “ корпус PT1000 “ PT1000
L1 Лампа духовки
L2 Лампа духовки
Электрические схемы
J11
SP
J12
J10J7J8J9
J6
J3
J2
J1
J14
J13
1111
1
1
1
DU
M
MG
L1
L2
M
VT
M
VR
R3
22
00
R2
00
11
R1
11
00
66
33
44
44
R4
55
11
TS
N F
66
11
PT1000
B
C
A
CP
MP
J3
J6
J4
1
1
1
1
1
J2
J1
J10
1
1
1
11
11
11
11
11
11
11
33
00
33
00
66
66
66
66
11
11
66
66
55
11
11
11
SD
L
SA
NV-V+
K1 K3 K7
45
K6
K13
K9
K8
