20
HD-QLU3 Manuale utente
3

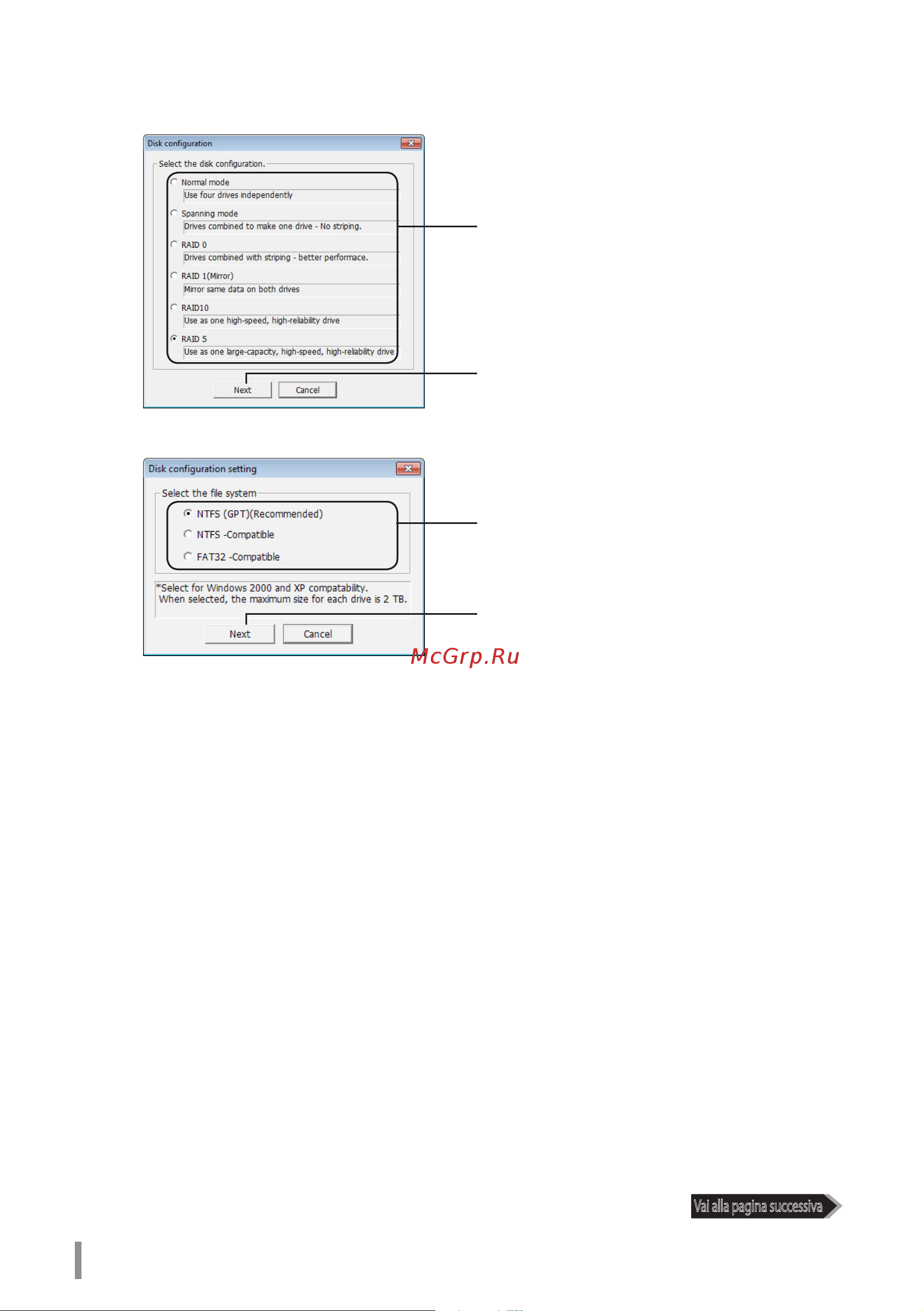

Selezionare la matrice RAID da costruire, quindi fare clic su [Next (Avanti)].
4
Selezionare il sistema di formattazione (solo Windows7/Vista/XP).
Note:
・
Con Windows Server 2003 o Macintosh la schermata precedente non verrà
visualizzata. Passare alla fase successiva.
・
Per risultati ottimali, servirsi della formattazione NTFS. La formattazione FAT 32
non supporta i le superiori a 4 GB.
・
Windows XP non supporta unità di dimensioni superiori a 2 TB.
Se si formatta DriveStation con una capacità superiore a 2 TB, selezionare "NTFS
Compatible (Compatibile con NTFS)" oppure "FAT32-Compatible (Compatibile
con FAT32)". Questa operazione consente di dividere l'area dell'unità in
partizioni che non superano i 2 TB per la formattazione.
・
Se si formatta una capacità superiore a 2 TB in Windows Vista, selezionare "NTFS
(GPT)(Recommended) (NTFS (GPT)(Consigliato))" che consente la creazione di
aree dell'unità superiori a 2 TB. Tuttavia in questo caso, non è possibile usare
l'area dell'unità in Windows XP.
5
Se appare il messaggio "If the disk conguration is changed, all data on the
drive will be erased. Are you sure you want to proceed? (Se la congurazione del
disco è stata modicata, tutti i dati sull'unità saranno eliminati. Procedere?)",
fare clic su [Yes (Sì)].
①
Selezionare la matrice RAID da
costruire.
②
Cliccare su [Next (Avanti)].
②
Cliccare su [Next (Avanti)].
①
Selezionare il tipo di formattazione.
Vai alla pagina successiva
