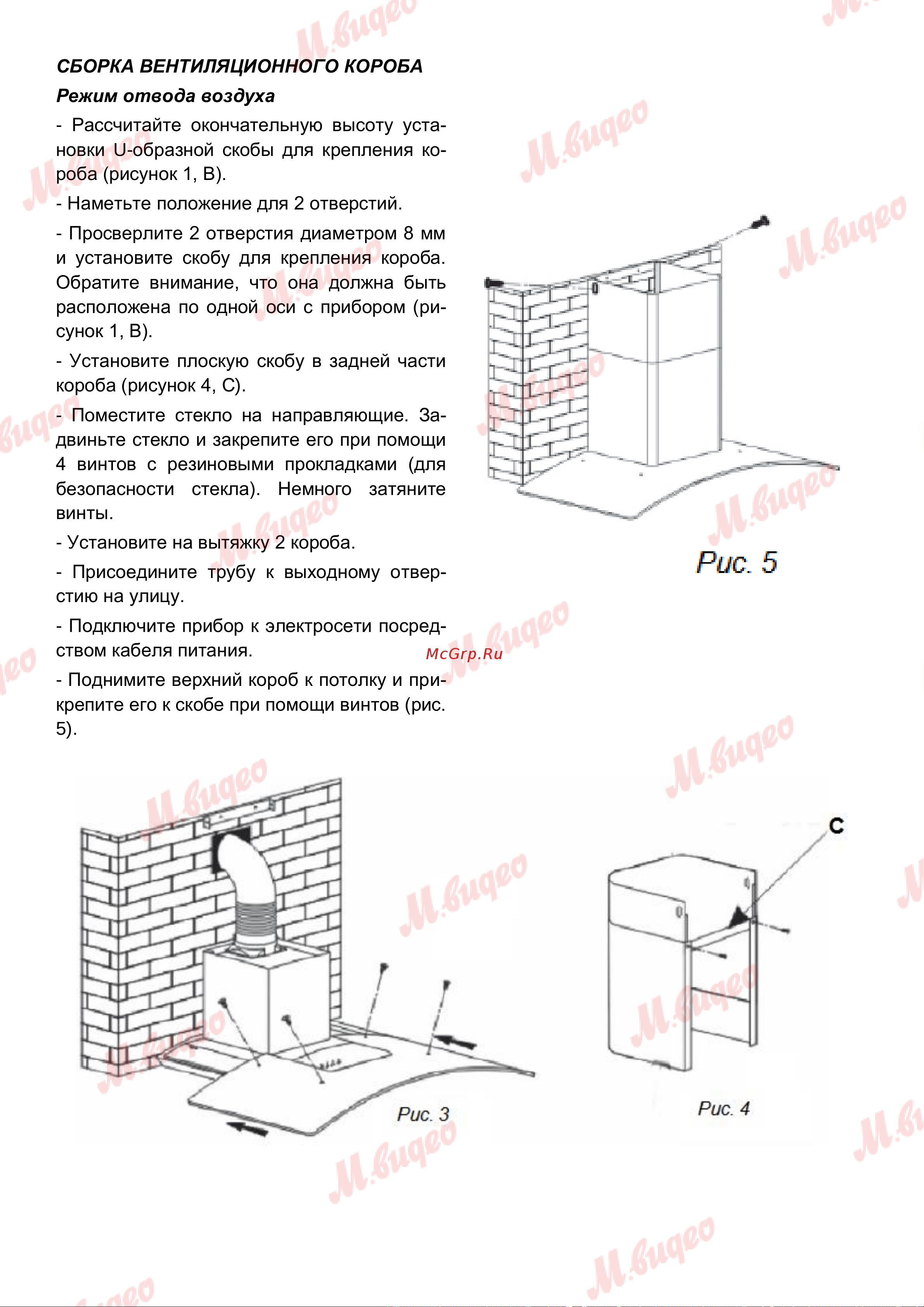

СБОРКА ВЕНТИЛЯЦИОННОГО КОРОБА

Режим отвода воздуха

- Рассчитайте окончательную высоту уста-

новки U-образной скобы для крепления ко-

роба (рисунок 1, В).

- Наметьте положение для 2 отверстий.

- Просверлите 2 отверстия диаметром 8 мм

и установите скобу для крепления короба.

Обратите внимание, что она должна быть

расположена по одной оси с прибором (ри-

сунок 1, В).

- Установите плоскую скобу в задней части

короба (рисунок 4, С).

- Поместите стекло на направляющие. За-

двиньте стекло и закрепите его при помощи

4 винтов с резиновыми прокладками (для

безопасности стекла). Немного затяните

винты.

- Установите на вытяжку 2 короба.

- Присоедините трубу к выходному отвер-

стию на улицу.

- Подключите прибор к электросети посред-

ством кабеля питания.

- Поднимите верхний короб к потолку и при-

крепите его к скобе при помощи винтов (рис.

5).
