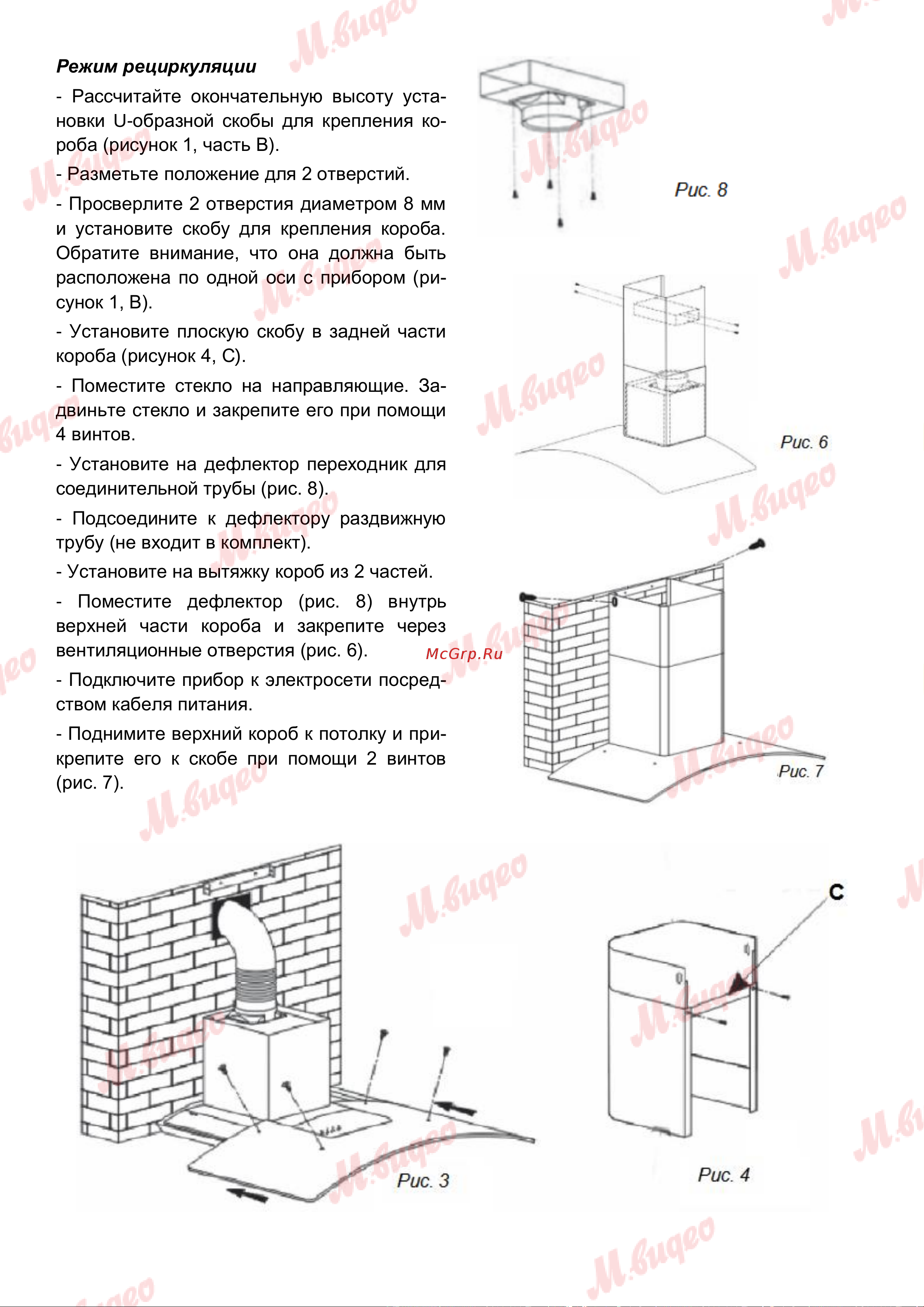

Режим рециркуляции

- Рассчитайте окончательную высоту уста-

новки U-образной скобы для крепления ко-

роба (рисунок 1, часть В).

- Разметьте положение для 2 отверстий.

- Просверлите 2 отверстия диаметром 8 мм

и установите скобу для крепления короба.

Обратите внимание, что она должна быть

расположена по одной оси с прибором (ри-

сунок 1, В).

- Установите плоскую скобу в задней части

короба (рисунок 4, С).

- Поместите стекло на направляющие. За-

двиньте стекло и закрепите его при помощи

4 винтов.

- Установите на дефлектор переходник для

соединительной трубы (рис. 8).

- Подсоедините к дефлектору раздвижную

трубу (не входит в комплект).

- Установите на вытяжку короб из 2 частей.

- Поместите дефлектор (рис. 8) внутрь

верхней части короба и закрепите через

вентиляционные отверстия (рис. 6).

- Подключите прибор к электросети посред-

ством кабеля питания.

- Поднимите верхний короб к потолку и при-

крепите его к скобе при помощи 2 винтов

(рис. 7).
