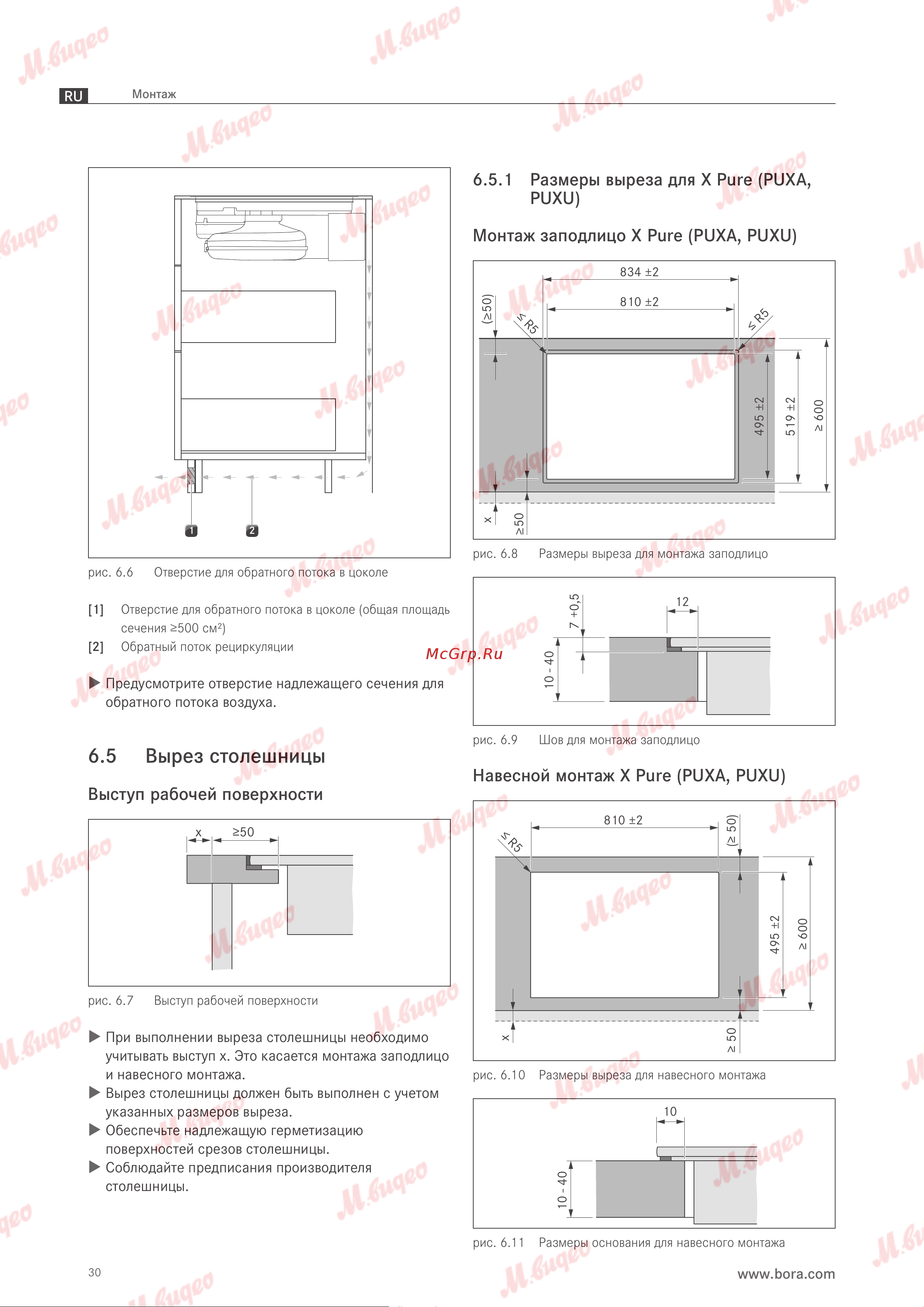

6.5.1 Размеры выреза для X Pure (PUXA,

PUXU)

Монтаж заподлицо X Pure (PUXA, PUXU)

834 ±2

810 ±2

519 ±2

≤ R5

≥50

(≥50)

495 ±2

≥ 600

рис. 6.8 Размеры выреза для монтажа заподлицо

7 +0,5

10 - 40

рис. 6.9 Шов для монтажа заподлицо

Навесной монтаж X Pure (PUXA, PUXU)

810 ±2

≤ R5

≥ 50 (≥ 50)

495 ±2

≥ 600

рис. 6.10 Размеры выреза для навесного монтажа

10 - 40

рис. 6.11 Размеры основания для навесного монтажа

рис. 6.6 Отверстие для обратного потока в цоколе

[1] Отверстие для обратного потока в цоколе (общая площадь

сечения ≥500 см²)

[2] Обратный поток рециркуляции

 Предусмотрите отверстие надлежащего сечения для

обратного потока воздуха.

6.5 Вырез столешницы

Выступ рабочей поверхности

≥50x

рис. 6.7 Выступ рабочей поверхности

 При выполнении выреза столешницы необходимо

учитывать выступ х. Это касается монтажа заподлицо

и навесного монтажа.

 Вырез столешницы должен быть выполнен с учетом

указанных размеров выреза.

 Обеспечьте надлежащую герметизацию

поверхностей срезов столешницы.

 Соблюдайте предписания производителя

столешницы.
