RU
31
Монтаж
www.bora.com
6.6 Монтаж устройства в варианте
отвода воздуха (PUXA, PURA)
ИНФОРМАЦИЯ При монтаже трубопроводов
системы отвода воздуха необходимо
соблюдать федеральные и
региональные законы и предписания.
Необходимо обеспечить достаточный
уровень притока воздуха.
ИНФОРМАЦИЯ Отходящий воздух должен выводиться
наружу по соответствующим каналам
вытяжки.
ИНФОРМАЦИЯ Минимальное сечение воздушного
канала должно составлять 176 см2,
что соответствует диаметру круглой
трубы 150 мм или системе каналов
BORA Ecotube.
ИНФОРМАЦИЯ Как правило, встроенный вентилятор
позволяет реализовать канал длиной
до 6 метров с 6 изгибами 90°, или
8 метров с 4 изгибами 90°, или 10
метров с 2 изгибами 90°.
ИНФОРМАЦИЯ Совместимость с универсальными
вентиляторами BORA не
предусмотрена.
ИНФОРМАЦИЯ Указания по планировке монтажа
каналов вытяжки можно найти в
справочнике по вентиляции компании
BORA.
6.6.1 Подготовка кухонной мебели
Задняя стенка тумбы должна быть адаптирована в
соответствии с каналом вытяжки.
Следует соблюдать минимальное расстояние 110
мм между задней стенкой корпуса и стоящей
рядом мебелью или стеной помещения, чтобы не
перекрывался канал вытяжки.

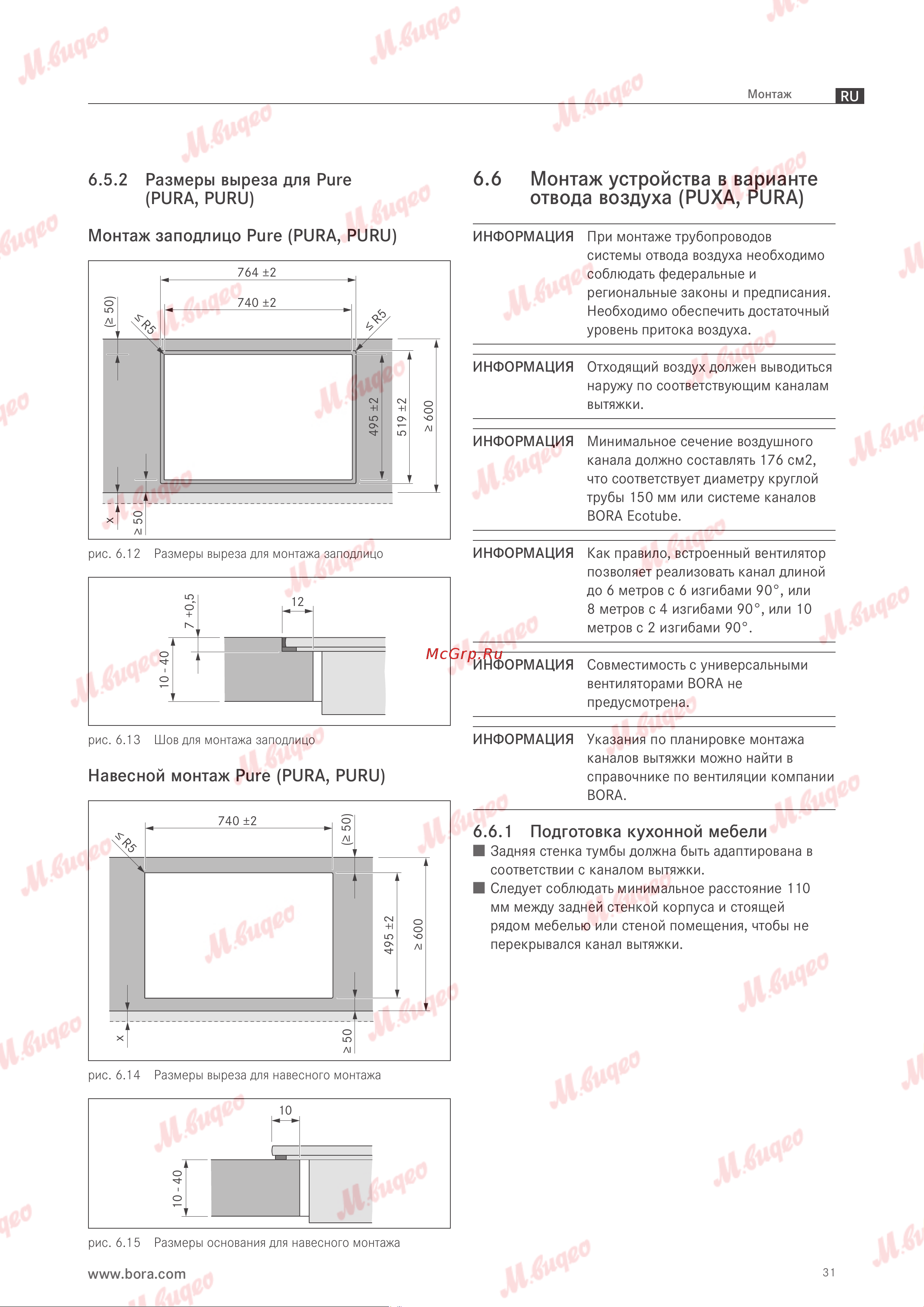

6.5.2 Размеры выреза для Pure
(PURA, PURU)
Монтаж заподлицо Pure (PURA, PURU)
x
764 ±2
740 ±2
519 ±2
≤ R5
≤ R5
≥ 50
(≥ 50)
495 ±2
≥ 600
рис. 6.12 Размеры выреза для монтажа заподлицо
7 +0,5
12
10 - 40
рис. 6.13 Шов для монтажа заподлицо
Навесной монтаж Pure (PURA, PURU)
x
740 ±2
≤ R5
≥ 50
(≥ 50)
495 ±2
≥ 600
рис. 6.14 Размеры выреза для навесного монтажа
10
10 - 40
рис. 6.15 Размеры основания для навесного монтажа
