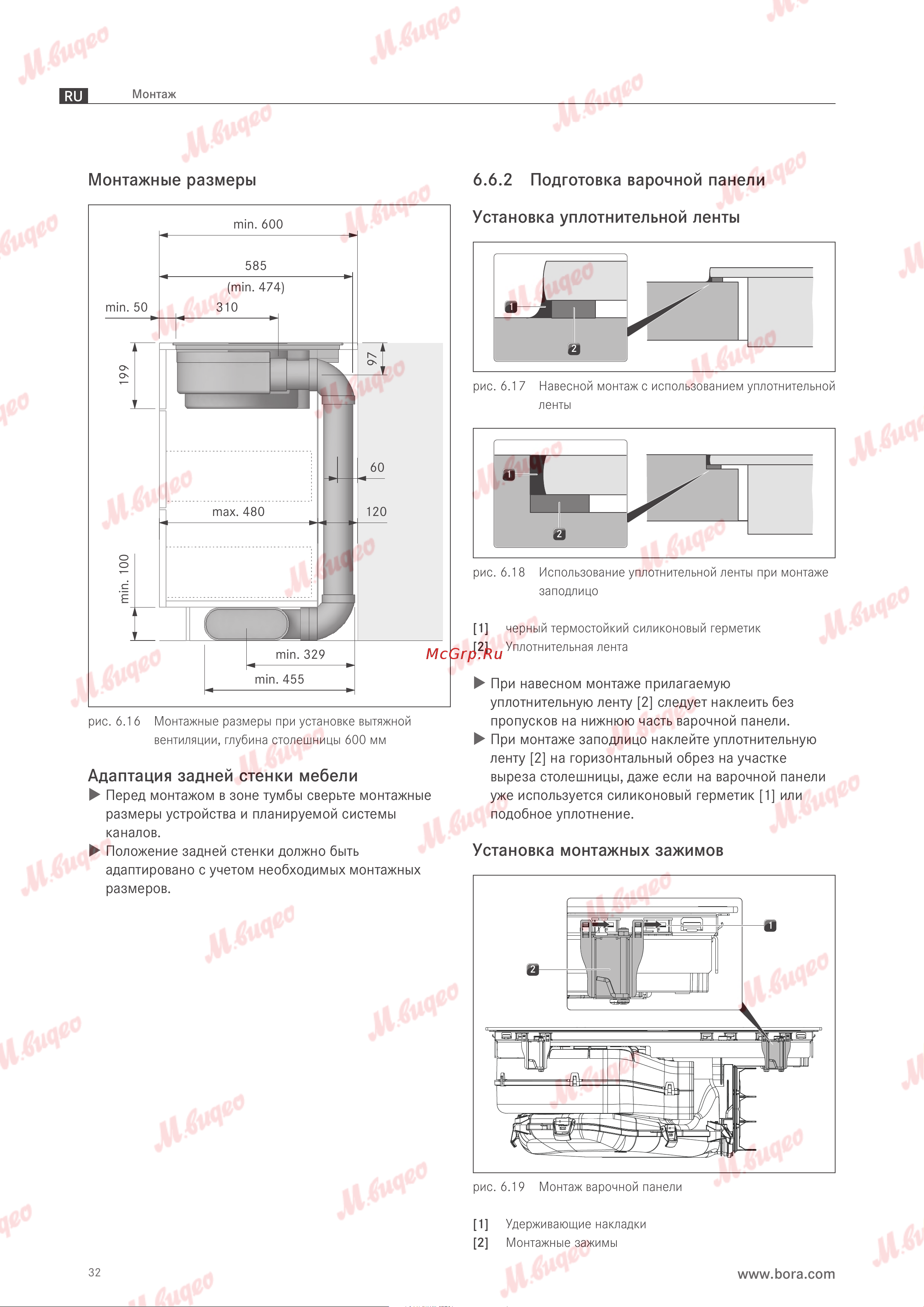

RU
32
Монтаж
www.bora.com
6.6.2 Подготовка варочной панели
Установка уплотнительной ленты
2
1
рис. 6.17 Навесной монтаж с использованием уплотнительной
ленты
1
2
рис. 6.18 Использование уплотнительной ленты при монтаже
заподлицо
[1] черный термостойкий силиконовый герметик
[2] Уплотнительная лента
При навесном монтаже прилагаемую
уплотнительную ленту [2] следует наклеить без
пропусков на нижнюю часть варочной панели.
При монтаже заподлицо наклейте уплотнительную
ленту [2] на горизонтальный обрез на участке
выреза столешницы, даже если на варочной панели
уже используется силиконовый герметик [1] или
подобное уплотнение.
Установка монтажных зажимов
1
2
рис. 6.19 Монтаж варочной панели
[1] Удерживающие накладки
[2] Монтажные зажимы
Монтажные размеры
BORA LÜFTU NGSFIBELXX
min.
600
min.
50
199
495
-
575
0
-
80
min.
25
575
(min.
545)
125
min.
675
min.
50
199
600
-
680
105
-
185
min.
25
min.
650
125
Einbauschnitt
PUXA
Abluft
(Insel):
Einbauschnitt
PUXU
(Zeile
600):
Einbauschnitt
PUXA
Abluft
(Zeile
600):
BORA X
Pure
Einbauschnitt
PUXU
mit
zusätzlichem Teleskopauszug
PULBTA (Insel):
min.
600
min.
50
199
120
585
(min.
474)
max.
480
60
min.
455
min.
329
min.
100
97
310
700
(min.
600)
min.
50
199
120
685
max.
580
min.
455
50
min.
279
min.
100
97
60
310
рис. 6.16 Монтажные размеры при установке вытяжной
вентиляции, глубина столешницы 600 мм
Адаптация задней стенки мебели
Перед монтажом в зоне тумбы сверьте монтажные
размеры устройства и планируемой системы
каналов.
Положение задней стенки должно быть
адаптировано с учетом необходимых монтажных
размеров.
