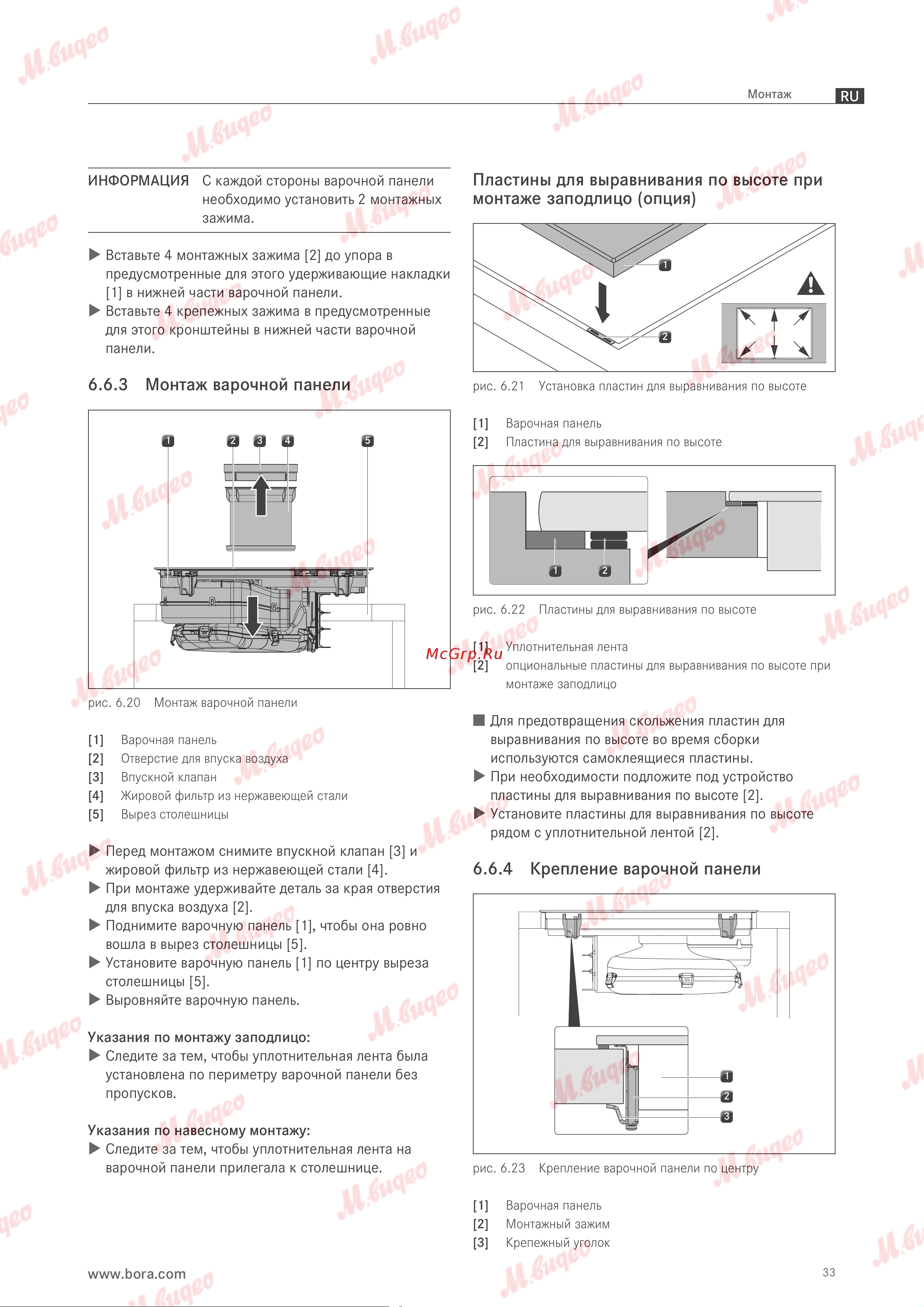

Монтаж

www.bora.com

Пластины для выравнивания по высоте при

монтаже заподлицо (опция)

рис. 6.21 Установка пластин для выравнивания по высоте

[1] Варочная панель

[2] Пластина для выравнивания по высоте

1 2

рис. 6.22 Пластины для выравнивания по высоте

[1] Уплотнительная лента

[2] опциональные пластины для выравнивания по высоте при

монтаже заподлицо



Для предотвращения скольжения пластин для

выравнивания по высоте во время сборки

используются самоклеящиеся пластины.

 При необходимости подложите под устройство

пластины для выравнивания по высоте [2].

 Установите пластины для выравнивания по высоте

рядом с уплотнительной лентой [2].

6.6.4 Крепление варочной панели

рис. 6.23 Крепление варочной панели по центру

[1] Варочная панель

[2] Монтажный зажим

[3] Крепежный уголок

ИНФОРМАЦИЯ С каждой стороны варочной панели

необходимо установить 2 монтажных

зажима.

 Вставьте 4 монтажных зажима [2] до упора в

предусмотренные для этого удерживающие накладки

[1] в нижней части варочной панели.

 Вставьте 4 крепежных зажима в предусмотренные

для этого кронштейны в нижней части варочной

панели.

6.6.3 Монтаж варочной панели

54321

рис. 6.20 Монтаж варочной панели

[1] Варочная панель

[2] Отверстие для впуска воздуха

[3] Впускной клапан

[4] Жировой фильтр из нержавеющей стали

[5] Вырез столешницы

 Перед монтажом снимите впускной клапан [3] и

жировой фильтр из нержавеющей стали [4].

 При монтаже удерживайте деталь за края отверстия

для впуска воздуха [2].

 Поднимите варочную панель [1], чтобы она ровно

вошла в вырез столешницы [5].

 Установите варочную панель [1] по центру выреза

столешницы [5].

 Выровняйте варочную панель.

Указания по монтажу заподлицо:

 Следите за тем, чтобы уплотнительная лента была

установлена по периметру варочной панели без

пропусков.

Указания по навесному монтажу:

 Следите за тем, чтобы уплотнительная лента на

варочной панели прилегала к столешнице.
