RU
34
Монтаж
www.bora.com
6.7 Монтаж устройства в варианте
рециркуляции (PURU, PUXU)
ИНФОРМАЦИЯ Необходимо соблюдать минимальное
расстояние 25 мм для вертикального
обратного потока рециркуляции.
ИНФОРМАЦИЯ В устройствах с рециркуляцией
в кухонной мебели необходимо
предусмотреть отверстие для
обратного потока >500 см2.
6.7.1 Подготовка кухонной мебели
Тумба должна иметь сквозную заднюю стенку, чтобы
воздух, возвращающийся при рециркуляции, не
направлялся к передней полости корпуса.
Необходимо обеспечить вырез в задней стенке.
Следует соблюдать минимальное расстояние 25 мм
между задней стенкой корпуса и стоящей рядом
мебелью или стеной помещения для обратного
потока рециркуляции.
Монтажные размеры
BORA LÜFTU NGSFIBELXX
min.
600
min.
50
199
495
-
575
0
-
80
min.
25
575
(min.
545)
125
min.
675
min.
50
199
600
-
680
105
-
185
min.
25
min.
650
125
Einbauschnitt
PUXA
Abluft
(Insel):
Einbauschnitt
PUXU
(Zeile
600):
Einbauschnitt
PUXA
Abluft
(Zeile
600):
BORA X
Pure
Einbauschnitt
PUXU
mit
zusätzlichem Teleskopauszug
PULBTA (Insel):
min.
600
min.
50
199
120
585
(min.
474)
max.
480
60
min.
455
min.
329
min.
100
97
310
700
(min.
600)
min.
50
199
120
685
max.
580
min.
455
50
min.
279
min.
100
97
60
310

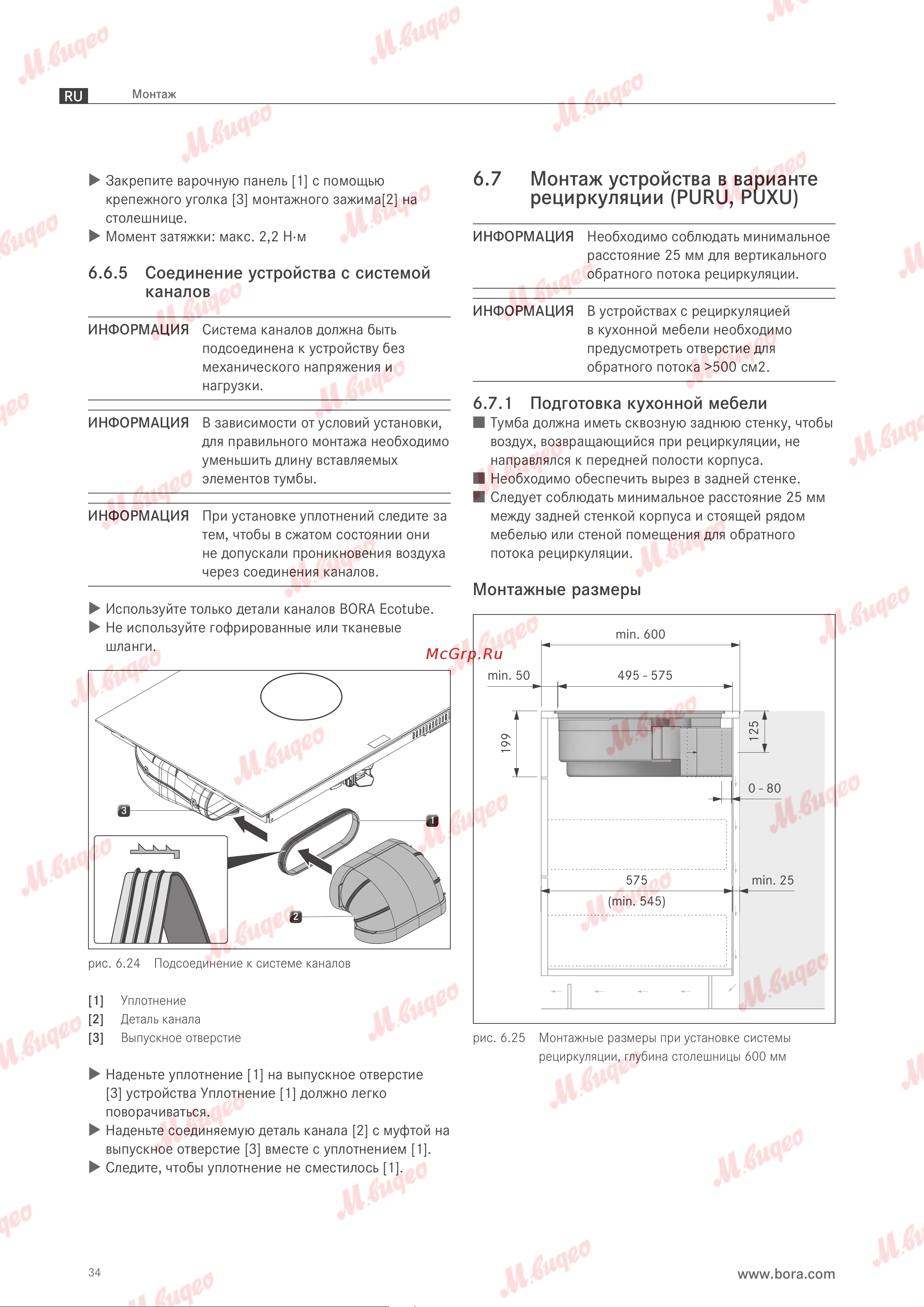

рис. 6.25 Монтажные размеры при установке системы
рециркуляции, глубина столешницы 600 мм
Закрепите варочную панель [1] с помощью
крепежного уголка [3] монтажного зажима[2] на
столешнице.
Момент затяжки: макс. 2,2 Н·м
6.6.5 Соединение устройства с системой
каналов
ИНФОРМАЦИЯ Система каналов должна быть
подсоединена к устройству без
механического напряжения и
нагрузки.
ИНФОРМАЦИЯ В зависимости от условий установки,
для правильного монтажа необходимо
уменьшить длину вставляемых
элементов тумбы.
ИНФОРМАЦИЯ При установке уплотнений следите за
тем, чтобы в сжатом состоянии они
не допускали проникновения воздуха
через соединения каналов.
Используйте только детали каналов BORA Ecotube.
Не используйте гофрированные или тканевые
шланги.
1
3
2
рис. 6.24 Подсоединение к системе каналов
[1] Уплотнение
[2] Деталь канала
[3] Выпускное отверстие
Наденьте уплотнение [1] на выпускное отверстие
[3] устройства Уплотнение [1] должно легко
поворачиваться.
Наденьте соединяемую деталь канала [2] с муфтой на
выпускное отверстие [3] вместе с уплотнением [1].
Следите, чтобы уплотнение не сместилось [1].
