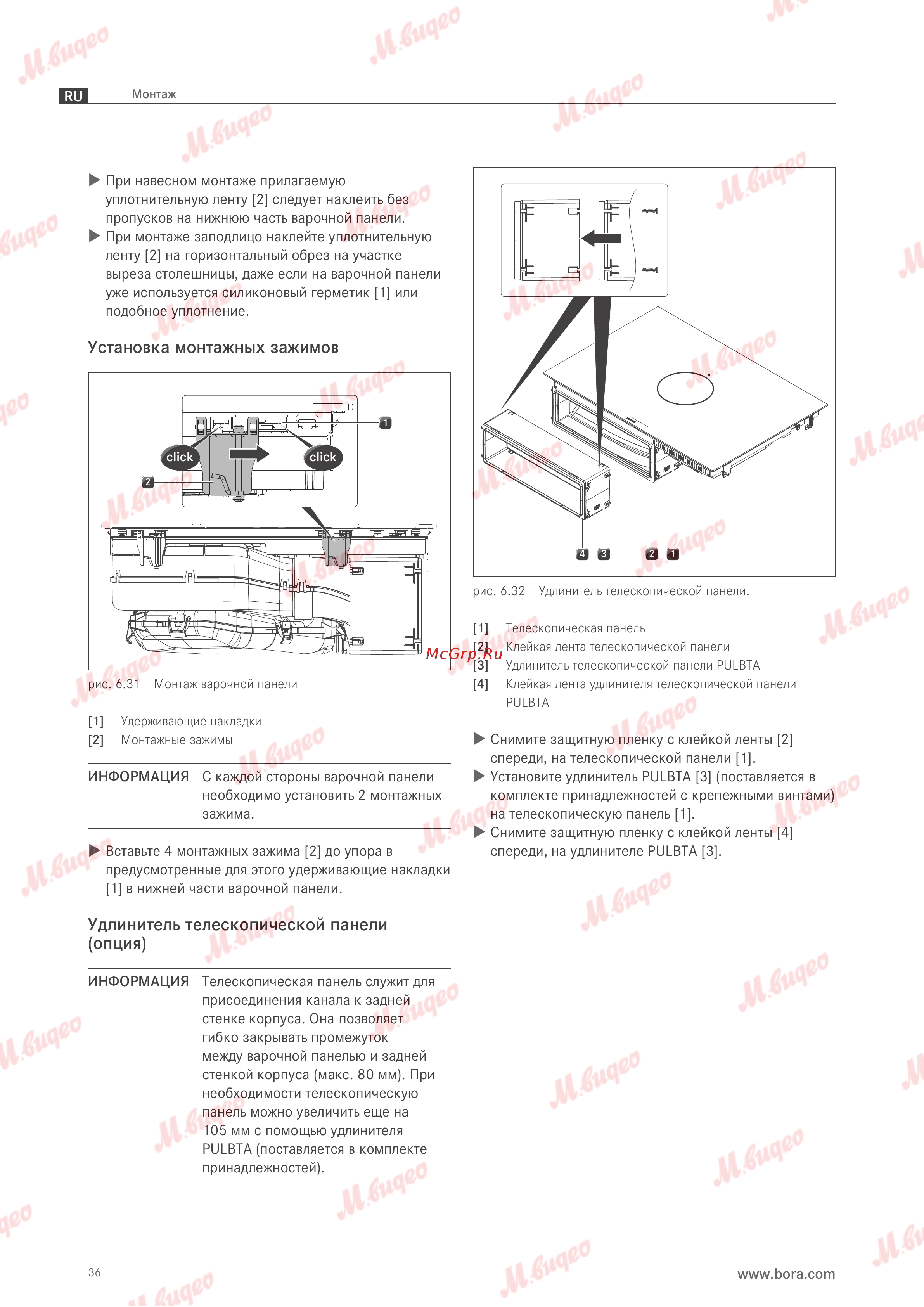

RU
36
Монтаж
www.bora.com
34 1
2
рис. 6.32 Удлинитель телескопической панели.
[1] Телескопическая панель
[2] Клейкая лента телескопической панели
[3] Удлинитель телескопической панели PULBTA
[4] Клейкая лента удлинителя телескопической панели
PULBTA
Снимите защитную пленку с клейкой ленты [2]
спереди, на телескопической панели [1].
Установите удлинитель PULBTA [3] (поставляется в
комплекте принадлежностей с крепежными винтами)
на телескопическую панель [1].
Снимите защитную пленку с клейкой ленты [4]
спереди, на удлинителе PULBTA [3].
При навесном монтаже прилагаемую
уплотнительную ленту [2] следует наклеить без
пропусков на нижнюю часть варочной панели.
При монтаже заподлицо наклейте уплотнительную
ленту [2] на горизонтальный обрез на участке
выреза столешницы, даже если на варочной панели
уже используется силиконовый герметик [1] или
подобное уплотнение.
Установка монтажных зажимов
click
click
1
2
рис. 6.31 Монтаж варочной панели
[1] Удерживающие накладки
[2] Монтажные зажимы
ИНФОРМАЦИЯ С каждой стороны варочной панели
необходимо установить 2 монтажных
зажима.
Вставьте 4 монтажных зажима [2] до упора в
предусмотренные для этого удерживающие накладки
[1] в нижней части варочной панели.
Удлинитель телескопической панели
(опция)
ИНФОРМАЦИЯ Телескопическая панель служит для
присоединения канала к задней
стенке корпуса. Она позволяет
гибко закрывать промежуток
между варочной панелью и задней
стенкой корпуса (макс. 80 мм). При
необходимости телескопическую
панель можно увеличить еще на
105 мм с помощью удлинителя
PULBTA (поставляется в комплекте
принадлежностей).
