Монтаж

www.bora.com

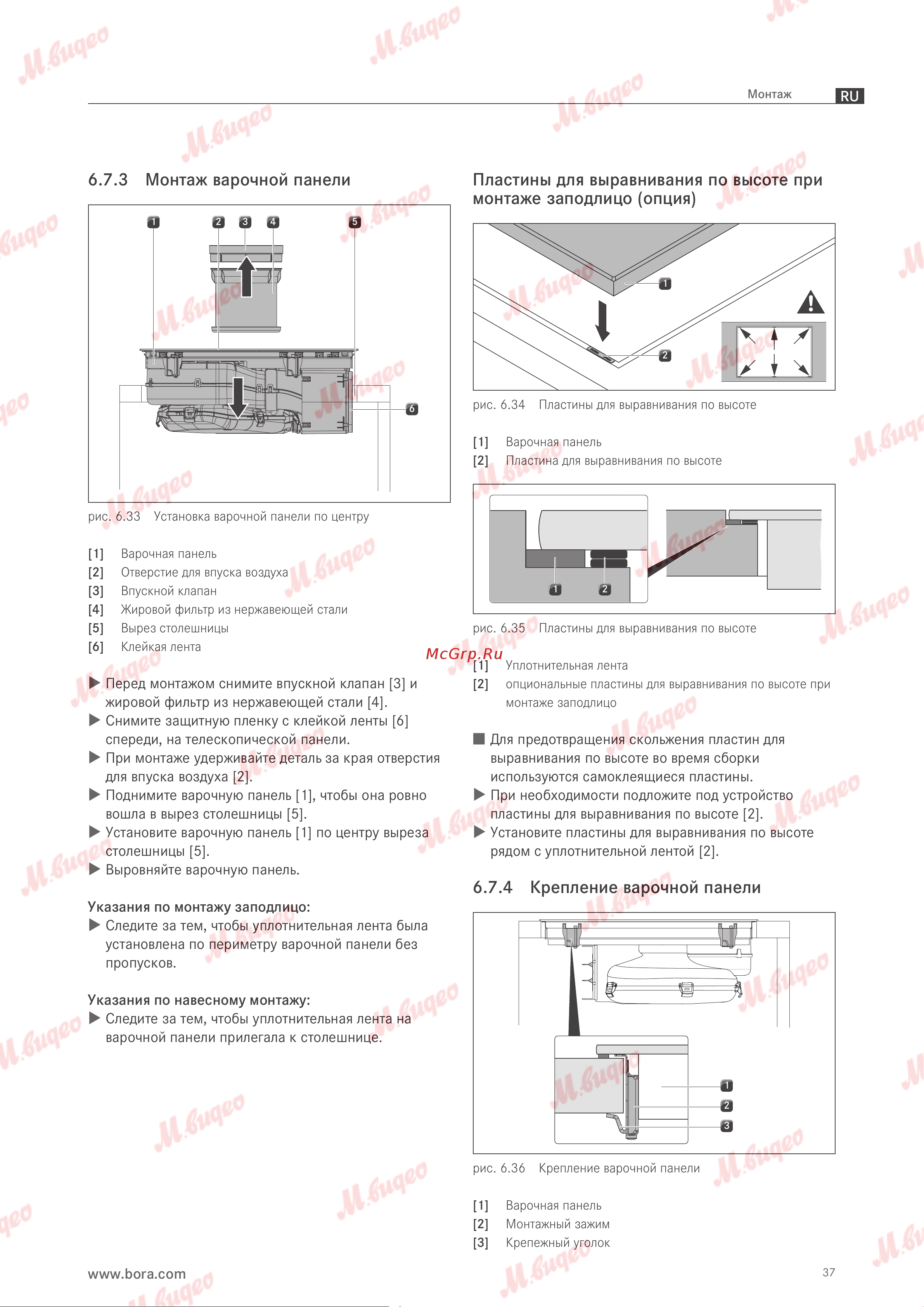

6.7.3 Монтаж варочной панели

54321

рис. 6.33 Установка варочной панели по центру

[1] Варочная панель

[2] Отверстие для впуска воздуха

[3] Впускной клапан

[4] Жировой фильтр из нержавеющей стали

[5] Вырез столешницы

[6] Клейкая лента

 Перед монтажом снимите впускной клапан [3] и

жировой фильтр из нержавеющей стали [4].

 Снимите защитную пленку с клейкой ленты [6]

спереди, на телескопической панели.

 При монтаже удерживайте деталь за края отверстия

для впуска воздуха [2].

 Поднимите варочную панель [1], чтобы она ровно

вошла в вырез столешницы [5].

 Установите варочную панель [1] по центру выреза

столешницы [5].

 Выровняйте варочную панель.

Указания по монтажу заподлицо:

 Следите за тем, чтобы уплотнительная лента была

установлена по периметру варочной панели без

пропусков.

Указания по навесному монтажу:

 Следите за тем, чтобы уплотнительная лента на

варочной панели прилегала к столешнице.

Пластины для выравнивания по высоте при

монтаже заподлицо (опция)

рис. 6.34 Пластины для выравнивания по высоте

[1] Варочная панель

[2] Пластина для выравнивания по высоте

1 2

рис. 6.35 Пластины для выравнивания по высоте

[1] Уплотнительная лента

[2] опциональные пластины для выравнивания по высоте при

монтаже заподлицо



Для предотвращения скольжения пластин для

выравнивания по высоте во время сборки

используются самоклеящиеся пластины.

 При необходимости подложите под устройство

пластины для выравнивания по высоте [2].

 Установите пластины для выравнивания по высоте

рядом с уплотнительной лентой [2].

6.7.4 Крепление варочной панели

рис. 6.36 Крепление варочной панели

[1] Варочная панель

[2] Монтажный зажим

[3] Крепежный уголок
